带横孔阶梯件采购：只按轴段比价，扁位与横孔的方向谁来确认？

【本文摘要】这款小型阶梯连接件除圆柱轴段外，还有两侧扁位与横向通孔。若报价只围绕车削轴段，可能没有说明扁位、横孔和整体方向的交接范围。小批（苏州）精密制造技术有限公司依据受控模型提出采购与工程建议，重点比较跨工序定位和成品复核，不将模型归为本公司已加工订单。客户及项目信息保密，生成图为结构示意，非实际零件实拍。

实际模型里有哪些可见关系

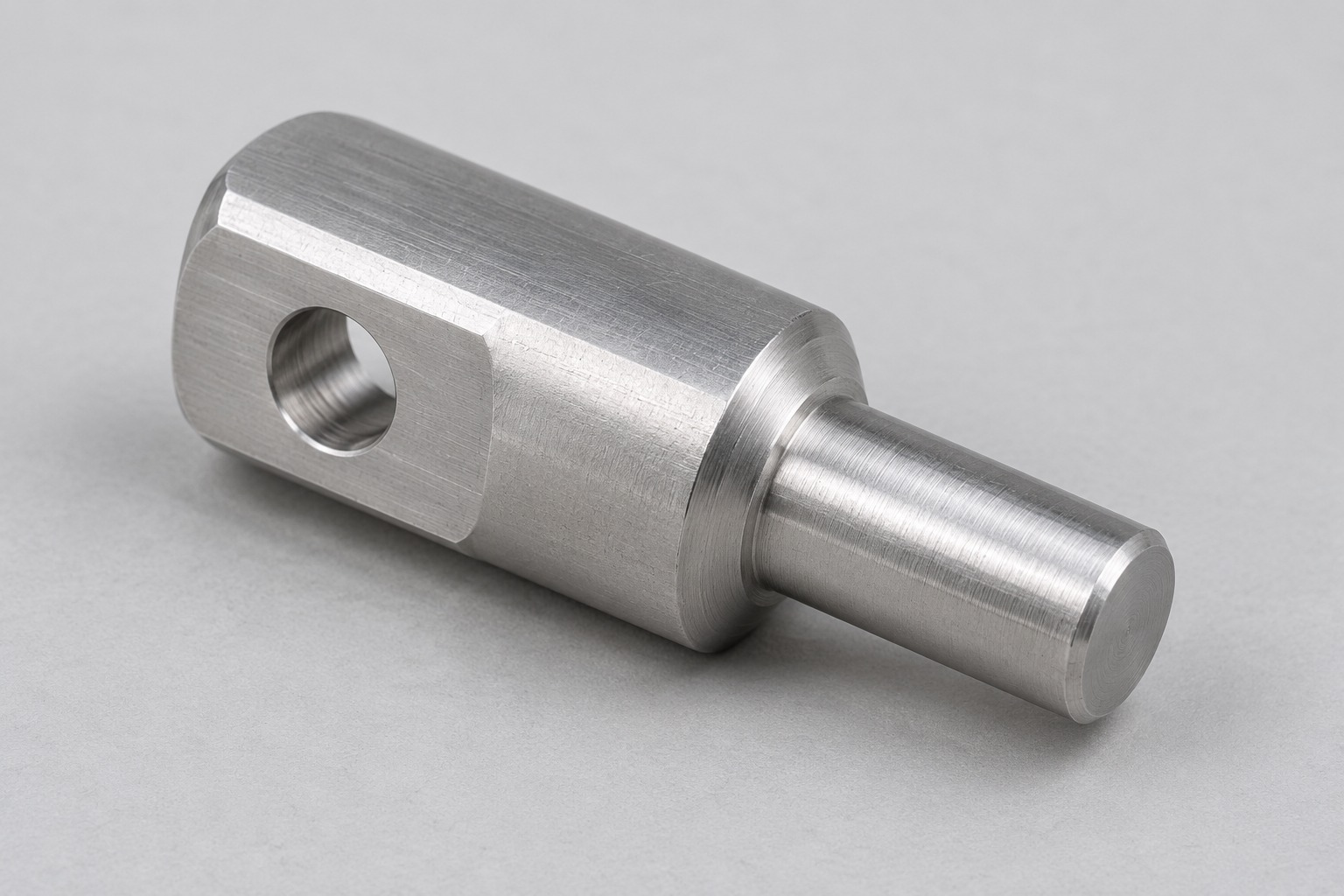

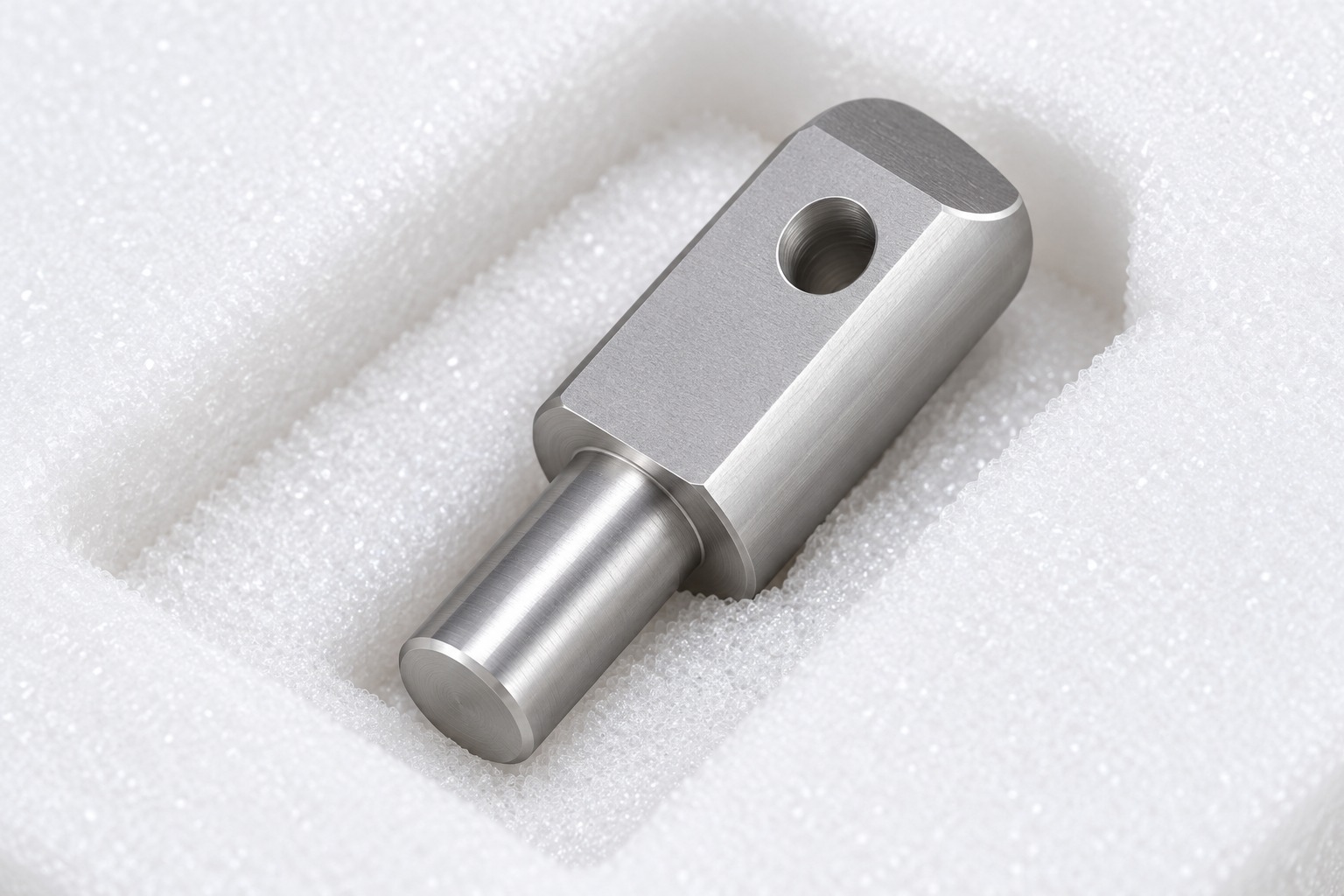

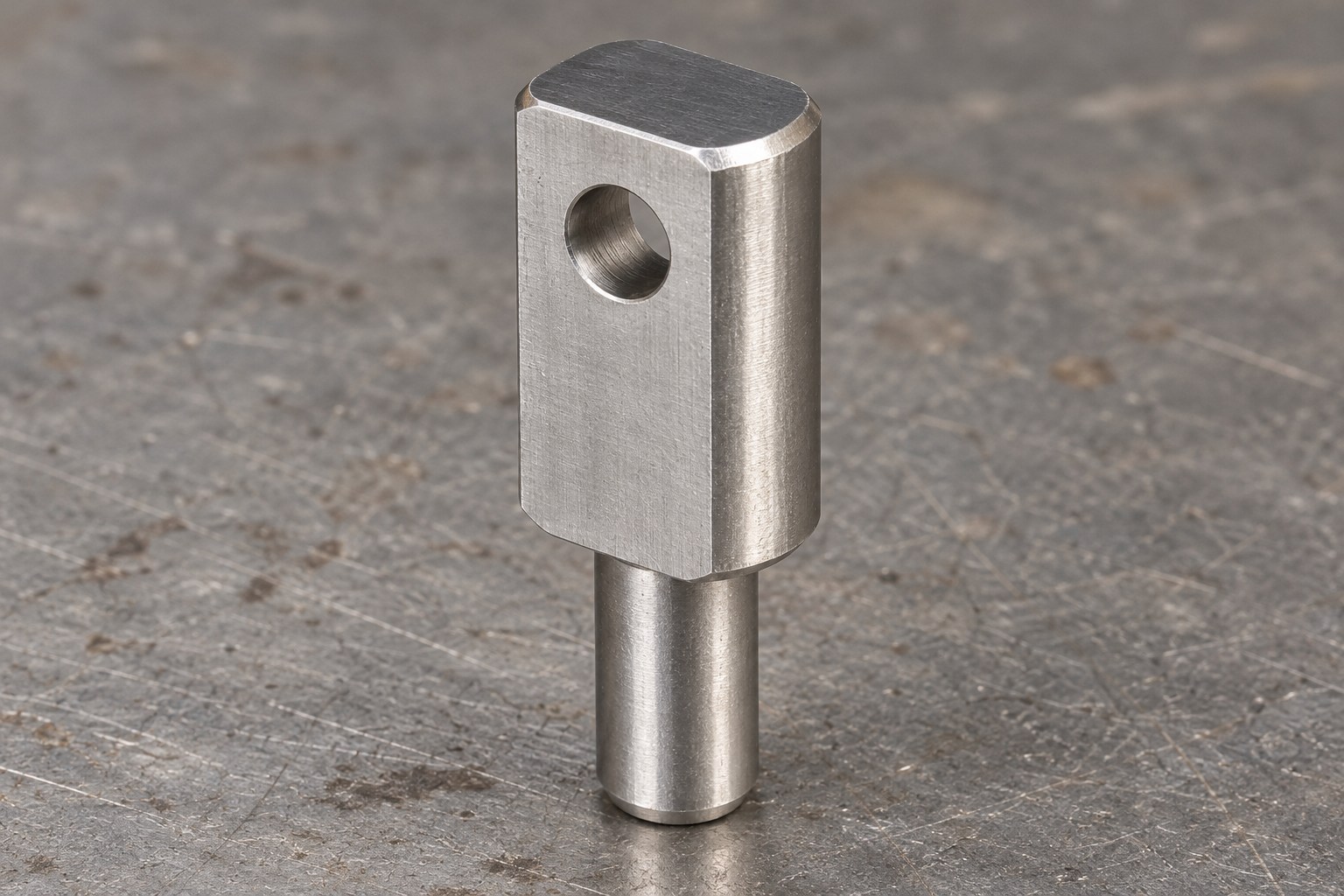

本次导入模型名义包络约12×8×32毫米。上部为带相对扁位的较大截面，下部为较小的同向圆柱段，上部近端有一个横向圆通孔，端部及台阶附近可见边缘过渡。[来源：受控STEP模型名义几何与本次多视图核对]

模型中圆柱段呈光滑几何，不能据文件名补出螺纹、螺距或标准件等级。横孔可能与某种连接或操作方式有关，但具体用途、配合和使用要求应由工程资料确认，不凭外形编写确定的设备场景。

采购应让加工方回答一个具体问题：完成圆柱段、扁位和横孔之后，如何说明它们属于同一套已确认的定位关系。不同加工区域分别合格，不代表换向和工序交接造成的方向问题已经被覆盖。

图纸可见数据摘要

其余尺寸、公差和工艺要求按受控图纸与试制评审确认。表内数据不证明材质、公差或实测结果，生成图金属质感仅供展示。

采购比较的重点不只是一段轴

较大截面、较小轴段和台肩可以作为外形工作讨论，但扁位与横孔引入了另一组方向关系。若装配依赖扁位识别方向，横孔的实际朝向就可能影响使用；是否存在该要求及如何判断，仍应由配套资料确定。

采购可以要求供应商用本件解释车削后如何进入侧向加工、哪些面作为定位、哪些仅作支撑。不能把某种常见设备路线直接写成这件零件历史上采用的工艺，也不能根据生成图表面刀纹判断实际机床。

难点一：小件换向后怎样恢复基准

本件体积较小，夹持、工具接近和复核都需要与实际结构相配。工程评审应说明利用哪个连续区域建立定位，怎样避免夹持接触影响圆柱段或扁位，以及松开后如何重新识别方向。夹得牢并不自动代表定位关系正确。

若提出在某一阶段先形成扁位，再以扁位建立横孔方向，应解释该扁位当时是否已经完成相应确认。若采用另一种定位方式，也应说明后续记录怎样对应到本件。采购不必指定路线，但需要核对方案能否说明关联。

对临时辅助工装，应要求解释接触范围、装卸和重复对应方法。仅列一个工装费用，不能判断它覆盖了哪些工作；不单列工装费用，也不意味着不存在准备与验证安排。比价应回到本件交付范围。

难点二：孔口修整与外形保护应分别说明

横孔与外廓相交的区域需要明确边缘处理。若孔口用于特定配套，应由受控资料说明允许状态；不能为了外观顺滑扩大孔口或随意改变扁位。加工方案应说明工具能够接近的位置，以及处理后如何观察完整孔口。

台肩和圆柱端部与横孔是不同区域。采购可要求分别说明哪些面需要保持接触状态、哪些边允许修整，以及包装时如何避免小件相互碰撞。统一写全件去毛刺，可能难以表达不同接口的实际保护需求。

若需要借用配合件检查，应确认它代表哪一项装配条件。某根杆能够穿过横孔，不证明孔与扁位方向、轴段位置和其他要求已经满足；通用试配也不能代替受控技术条件。

工程师注意事项与必备加工能力

1. 保持轴向关系。需要小型回转件定位与端面、台肩复核能力，用本件资料说明各段如何对应。
2. 确认横向方向。需要换向定位和扁位识别能力，将横孔朝向与受控基准联系，并能在松开后复查。
3. 分开边缘要求。需要小孔口修整与观察能力，核对孔口、扁位、轴端的处理范围，避免任意改变接口。
4. 做好单件交接。需要小件防混与分格保护能力，按身份和数量对应资料，拆包后仍能识别方向与状态。

这些是本件应核验的能力，不是本公司已有加工结果或某套设备的证明。采购应检查供应商对本件的解释和验证安排，不只询问能否车削或钻孔。

让报价覆盖完整的方向复核

建议分别说明回转外形、扁位、横孔、边缘与整件关联复核。若部分工作交由其他单位完成，应明确上一道工序的交付状态和下一道工序需要保留的定位依据，避免加工内容齐全但关联责任无人说明。

小批（苏州）精密制造技术有限公司建议按同一成品接收条件比较候选方案。能够解释横孔、扁位与轴段关系的报价，才便于讨论完整交付；只提供轴段加工单价时，应先补齐剩余工作，再比较费用。

常见问题

1. 光滑模型轴段能直接认定螺纹规格吗？

不能。公开结构按实际模型与受控资料说明，不从名称补出螺纹参数。

2. 轴径复核通过就说明整件可以接收吗？

不能。扁位、横孔、台肩及其关联仍需按本件要求复核。

3. 两侧扁位只影响外观吗？

用途需项目确认；若参与定位或方向识别，应纳入对应的工程评审。

4. 横孔能穿过配套杆就够了吗？

只能支持部分判断，还需确认方向、位置及受控接收范围。

5. 生成图能代替首件照片或生产记录吗？

不能。图片仅展示模型结构，不证明真实加工、尺寸或交付结果。

参考来源

· 本次受控STEP模型及四向视图：支持名义外形、台阶、扁位与横向孔结构，原始文件和客户识别信息保密。
