开缝锥套采购：报价包含开槽，是否也覆盖法兰与内孔的关联复核？

【本文摘要】这款开缝锥套由法兰、锥形套段、轴向内孔和分瓣槽构成。采购比较报价时，不能只确认槽已加工，还应核对分瓣套段、内孔、法兰端面与安装孔组如何在同一接收状态下关联。小批（苏州）精密制造技术有限公司依据受控模型提出工程建议，不将其描述为本公司已完成的订单。客户及项目识别信息保密，配图为AI生成结构展示，非实际成品实拍。

模型结构对应什么采购问题

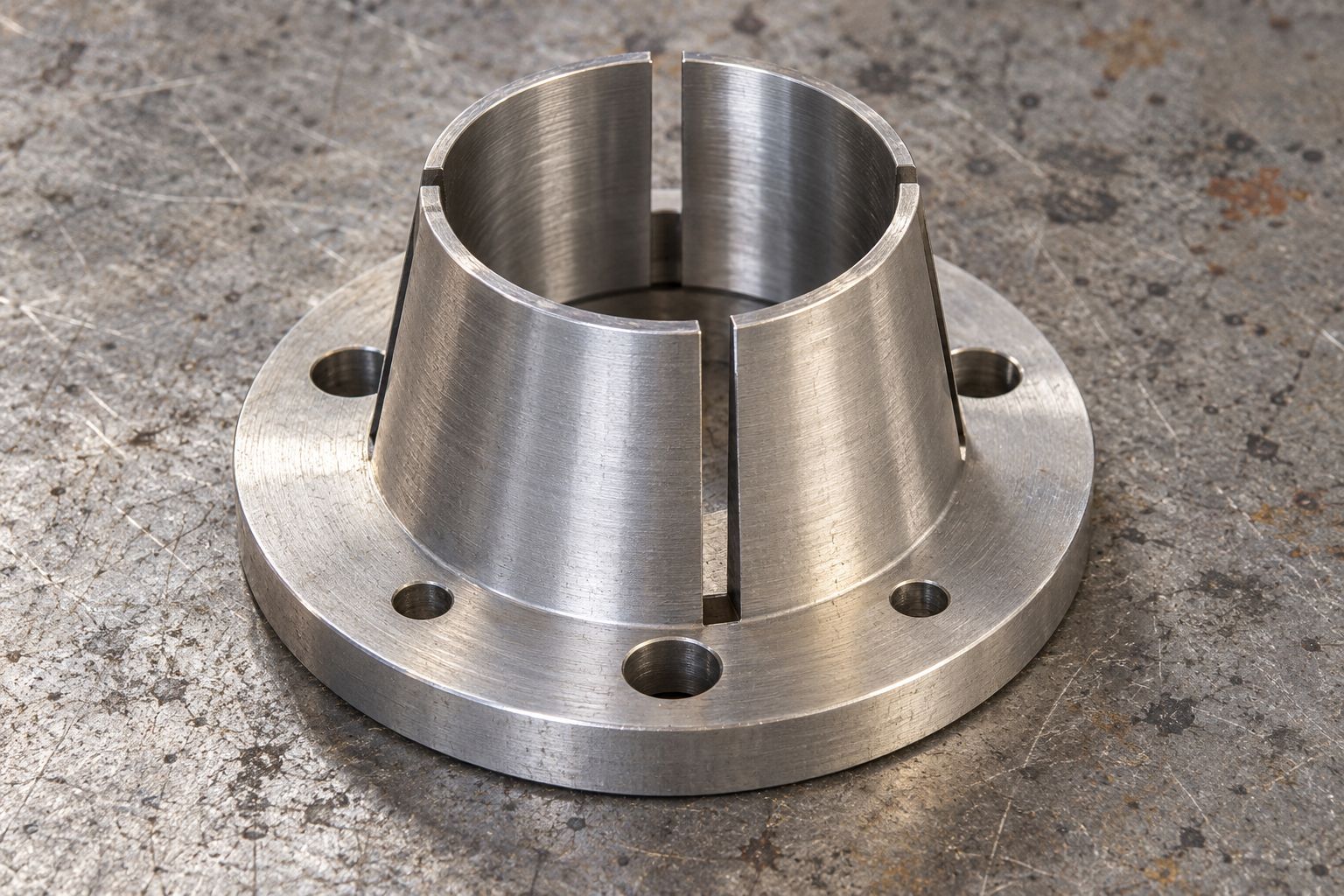

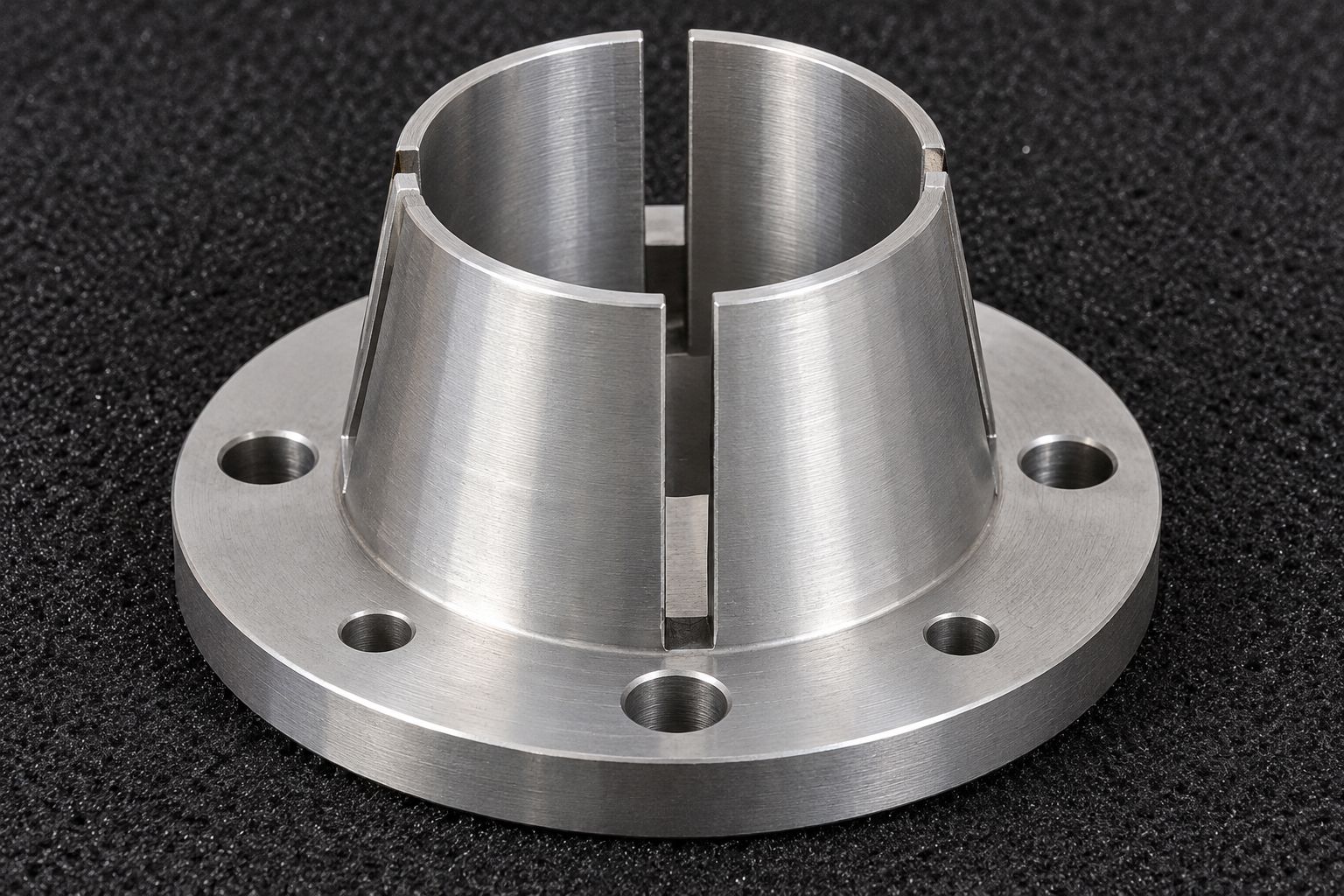

本次实际导入的模型名义包络约34×34×16毫米，可见圆形法兰、上部锥形套段、贯通轴向大孔以及沿套段分布的四处开缝。法兰上有六个圆孔，局部孔口大小存在区别。[来源：受控STEP模型名义几何及本次多视图核对]

外部锥面与开缝可能参与某种约束或配合，但具体装配功能需要项目资料确认。不能仅凭外形就声称具有某种锁紧力、适配某根轴或已经完成装配验证；模型名称同样不作为用途和性能的证明。

采购需要判断的，是供应商的报价是否包含各区域之间的关系。开槽费用、内孔加工费用和法兰孔组费用可以分项列出，但交付的是同一个零件，仍应说明它们如何共同对应定位、接触和复核安排。

图纸可见数据摘要

其余尺寸、公差和工艺要求按受控图纸与试制评审确认。表中尺寸只表示模型名义几何，不能替代生产实测；生成图的金属颜色也不作为材质或表面处理证明。

为什么开缝完成仍不代表整件接收完成

开缝改变套段的连续形态，局部受力与观察状态可能随之不同。工程评审应先明确内孔、锥面或端面按什么约束状态复核，再安排具体工序；不能将夹紧后的一个外观状态自然解释为交付状态。

若功能要求涉及内孔与法兰端面关系，应由工程资料明确基准、接触方式和复核内容。采购可以要求供应商解释定位步骤，不应自行用模型坐标轴代替实际加工和检查基准。看起来同心只是图片观感，不能作为尺寸或形位结论。

难点一：分瓣套段的支承与释放

套段开缝后，夹持位置和方式可能影响局部形态。建议加工方说明在哪些连续区域承靠、如何避免在薄弱边缘集中施力，以及松开约束后怎样重新观察内孔和缝口。是否采用临时辅助支承，应按材料、结构与工艺路线评审。

这些安排是针对本模型提出的方案核对，不是已经发生的生产措施。若供应商提出先完成某些表面再开缝，应解释开缝后的关联复核；若选择其他次序，也需要说明如何保持基准与状态对应，不能只凭工序名称判断优劣。

采购评估时可以要求一份具体解释：某次换向或松开后，哪些结果仍可沿用，哪些需要重新确认。能说清状态变化与复核之间的关系，比一句使用专用夹具更便于比较加工适配性。

难点二：法兰孔组不能被通用验孔覆盖

法兰孔口在模型中存在大小区别，实际功能可能不同。应按受控资料确认各孔用途、是否有螺纹或其他要求，不凭生成图中的孔径观感补写。六孔都能够通过某个物体，并不证明孔组位置和法兰接触已经满足本件要求。

法兰端面、外缘和内孔也需要分开说明处理范围。若加工方分别计价，应核对谁负责把各项结果汇总到整件状态；若某些配合验证由采购方完成，应在交接时明确已经完成和仍需继续的工作。

边缘处理不宜以整体打磨替代。套段缝口、内孔口与安装接触面的用途可能不同，建议说明允许修整的区域和复核方法，避免为了视觉光滑改变功能边界。文章不自行设定倒角数值或表面限值。

工程师注意事项与必备加工能力

1. 明确状态。需要分瓣薄壁件的夹持与释放复核能力，让内孔、套段和法兰按已确认的约束条件对应。
2. 建立关联。需要回转面与端面关系的理解和复核能力，用受控基准解释换向前后如何保持对应。
3. 区分孔组。需要孔口识别与分项检查能力，确认六孔各自要求，不以孔数齐全替代位置判断。
4. 保护缝边。需要受控修边和单件包装能力，避免缝口挂碰或包装压力改变待交付状态，并在拆包后复核。

以上列举的是本件所需能力及核验办法，不等于本公司已被证明拥有某项设备或已经取得特定结果。采购应让候选加工方用本件资料解释方案，而不是仅看企业设备清单。

从分项报价回到成品接收

建议报价范围至少能够对应套段和内孔、开缝、法兰孔组、整件关联复核及包装。各项可以分别报价，但应采用相同的成品接收目标；只报加工动作与报完成关联复核的交付方案，不宜直接比较总价。

小批（苏州）精密制造技术有限公司建议收货时先对应零件身份与方向，再核对约定状态和技术记录。若需要配套试装，应说明其能够支持哪些判断，不把某次插入或紧固当作所有技术项目均已确认。

常见问题

1. 有四个槽就能证明锥套功能合格吗？

不能。具体功能、状态与验证条件由受控资料确认，开缝完成只是一部分工作。

2. 模型尺寸能直接当作交付公差吗？

不能。模型仅提供名义几何，接收值和方法按本件技术资料确认。

3. 六个法兰孔可以按同一方法接收吗？

需要先核对各孔功能与要求，孔数相同不代表接收内容相同。

4. 分别报价可以取消整件复核吗？

不能自然取消。应明确谁汇总各区域关系，以及哪些工作仍由采购方完成。

5. 配图能证明本公司已交付这件锥套吗？

不能。图片依据受控模型生成，仅作结构展示，不证明加工经历或质量结果。

参考来源

· 本次受控STEP模型与四向视图核对：支持名义几何、法兰孔组和分瓣套段结构，原始识别信息不公开。
