双槽折角座采购：按工序分别报价，成品接收的交接点怎么定？

【本文摘要】这款双槽折角座由立面双圆孔与底部双短槽组成。采购可以分别比较开孔、轮廓和折角相关工作，但交付仍需要说明整件按什么状态接收。小批（苏州）精密制造技术有限公司依据受控模型提出工程建议，分析工序报价与成品责任怎样衔接，不声称本公司已加工本订单。项目识别信息保密，生成图仅供结构展示，不是成品实拍。

先确定采购买到哪一种状态

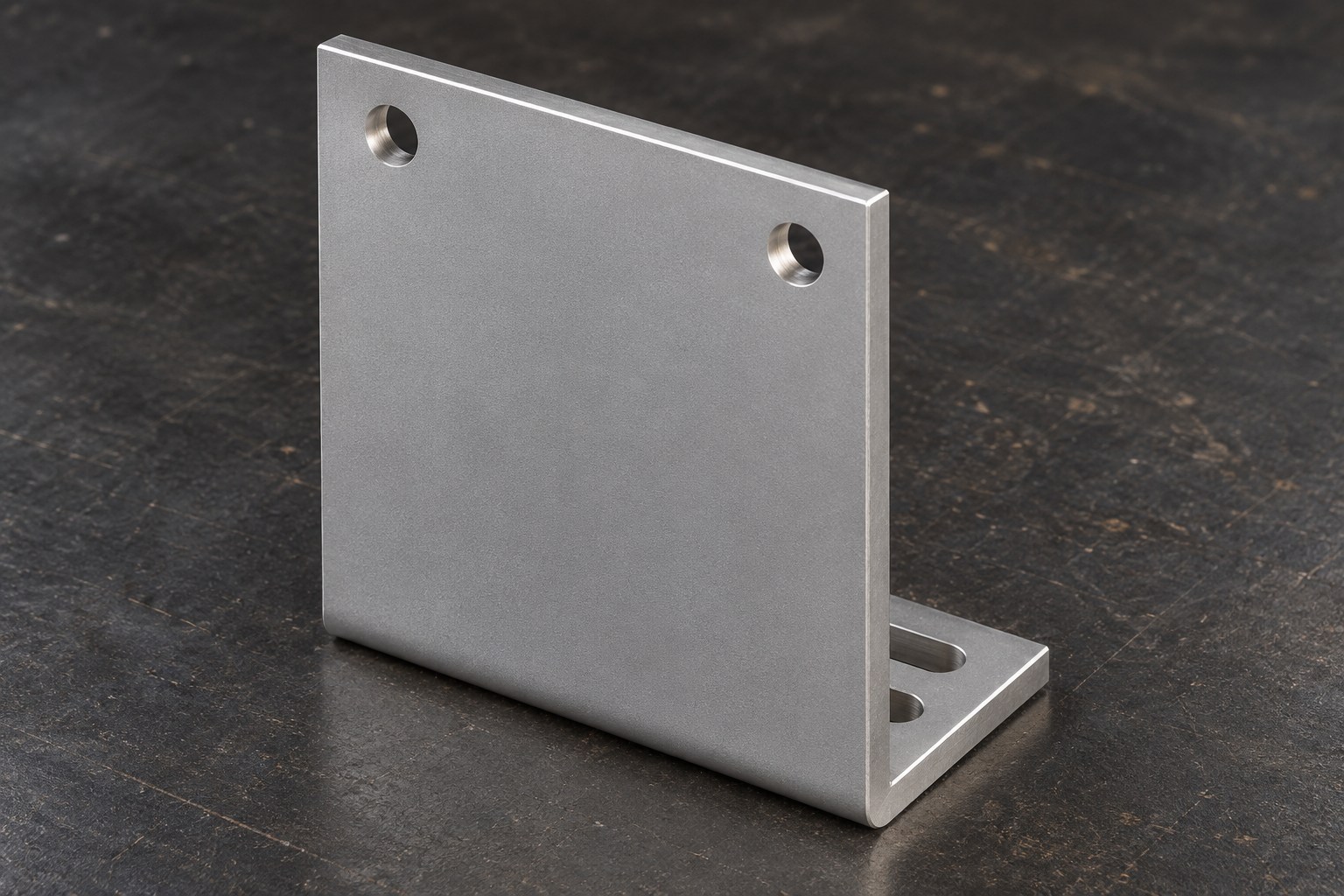

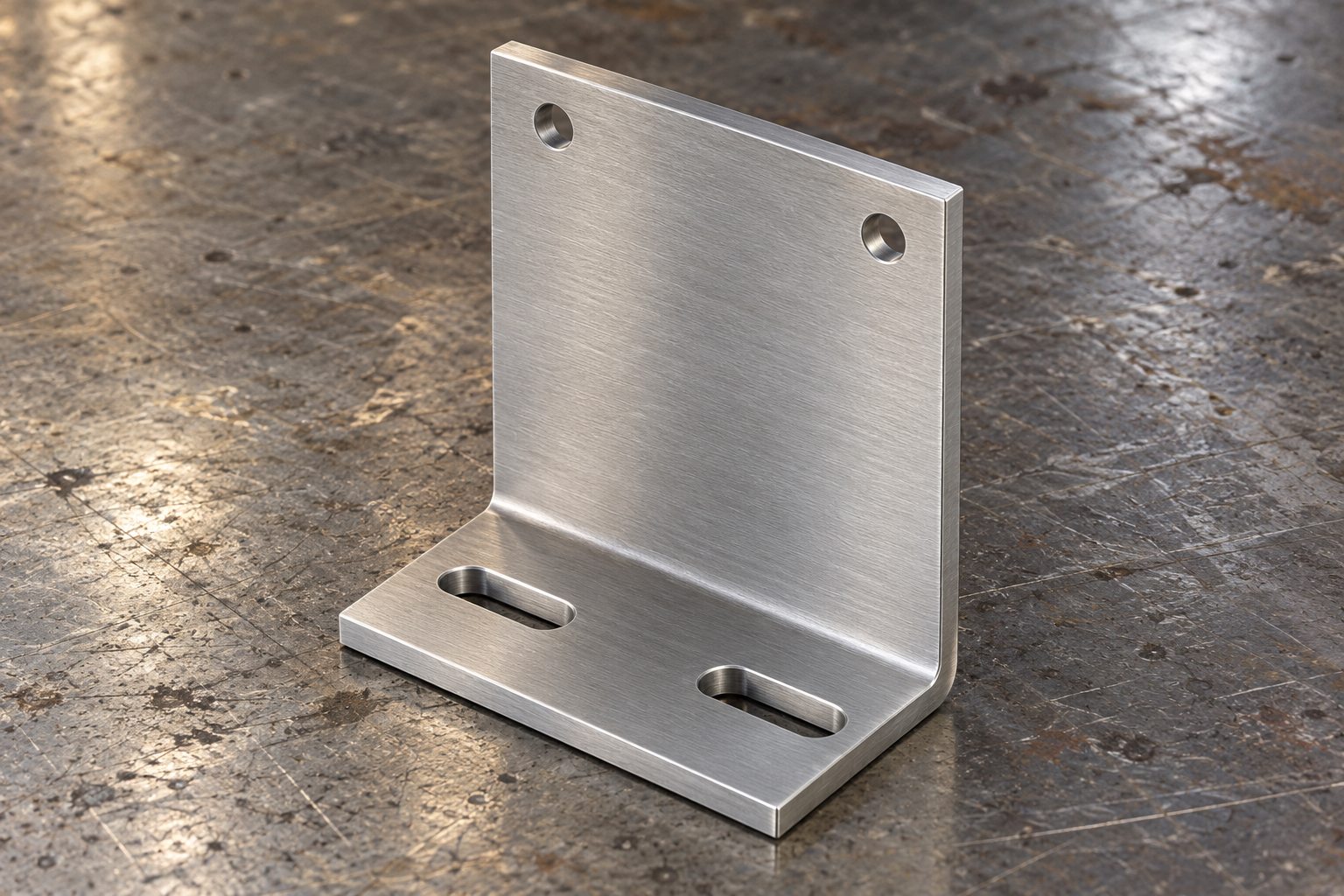

本轮模型为带短底脚的直角结构，立面上缘附近有两个圆形通孔，底脚上有两个并排短长圆槽。名义包络约26×15×30毫米，折角内侧可见过渡圆弧。这些是模型可见事实，不据此推断材料、工艺路线或成形精度。[来源：受控STEP模型名义几何及多视图核对]

若采购的是平面加工半成品，后续形成折角与关联复核需要另行安排；若采购的是完整折角座，报价就应覆盖两面孔槽与接触面的交接。不能因为供应商分工序列价，就默认采购方承担后续整件判断。

具体是板件成形还是采用其他路线，应由材料、数量和技术要求评审。本文章中的“折角”描述模型形态，不代表已经确认历史采用折弯工序，也不能从生成图表面纹理判断设备。

图纸可见数据摘要

其余尺寸、公差与工艺要求按受控图纸和试制评审确认。表内的直角形态不代替实际角度接收值，槽的外观也不证明具体配合等级。

工序完成与成品完成的边界

某道工序完成，说明该阶段的工作按相应条件结束，不等于后续所有接口都得到确认。采购应问清供应商交出的实物形态、已经完成的复核项目和需下一方继续的工作，避免只用工序名称描述交付。

例如底槽单独检查能说明部分槽形状态，但若装配同时依靠立面圆孔和底脚接触，仍需核对两面之间的关系。实际哪些关系重要，由项目装配条件决定；没有配套资料时，应先明确问题，不编造安装用途。

难点一：短底脚留给支撑与工具的空间有限

模型底脚短、槽口占据部分区域。工程评审可先确认支撑能接触哪里、工具如何进入，以及复核时如何避免只压住局部。吴宝海等2021年综述摘要讨论装夹与弱刚性零件变形控制的关系。来源：吴宝海等，《机械工程学报》，2021。本处不移植研究参数，仅提供评审背景。

本公司的工程建议是让加工方说明每次换向怎样对应同一组基准，哪些面用于定位、哪些仅用于支撑。若采用成形路线，应区分平面开口阶段和形成两面关系后的复核；若采用其他路线，也需说明整件关联如何建立。

不能把“有专用工装”当作解释结束。采购可要求说明工装与本件底脚、孔槽和圆弧过渡区的接触关系，并说明卸下工装后如何复查。这属于方案核验，不声称某套工装已经在本件生产中验证。

难点二：两面分别合格后，仍需统一交接状态

短槽用于调整位置只是可能场景，能调整多少及是否承担定位，需要工程资料确认。若使用方同时接触立面和底脚，单独的孔与槽记录不能覆盖全部接触关系。建议将成品的放置方向、支撑位置和复核顺序一并约定。

按工序分包时，上一方应交出清楚的版本和当前状态，下一方接收后核对是否适合继续处理。发现槽边、圆孔或接触面有变化，应先确认影响，不能由后一方不留说明地修整，再让采购只凭整件外观接收。

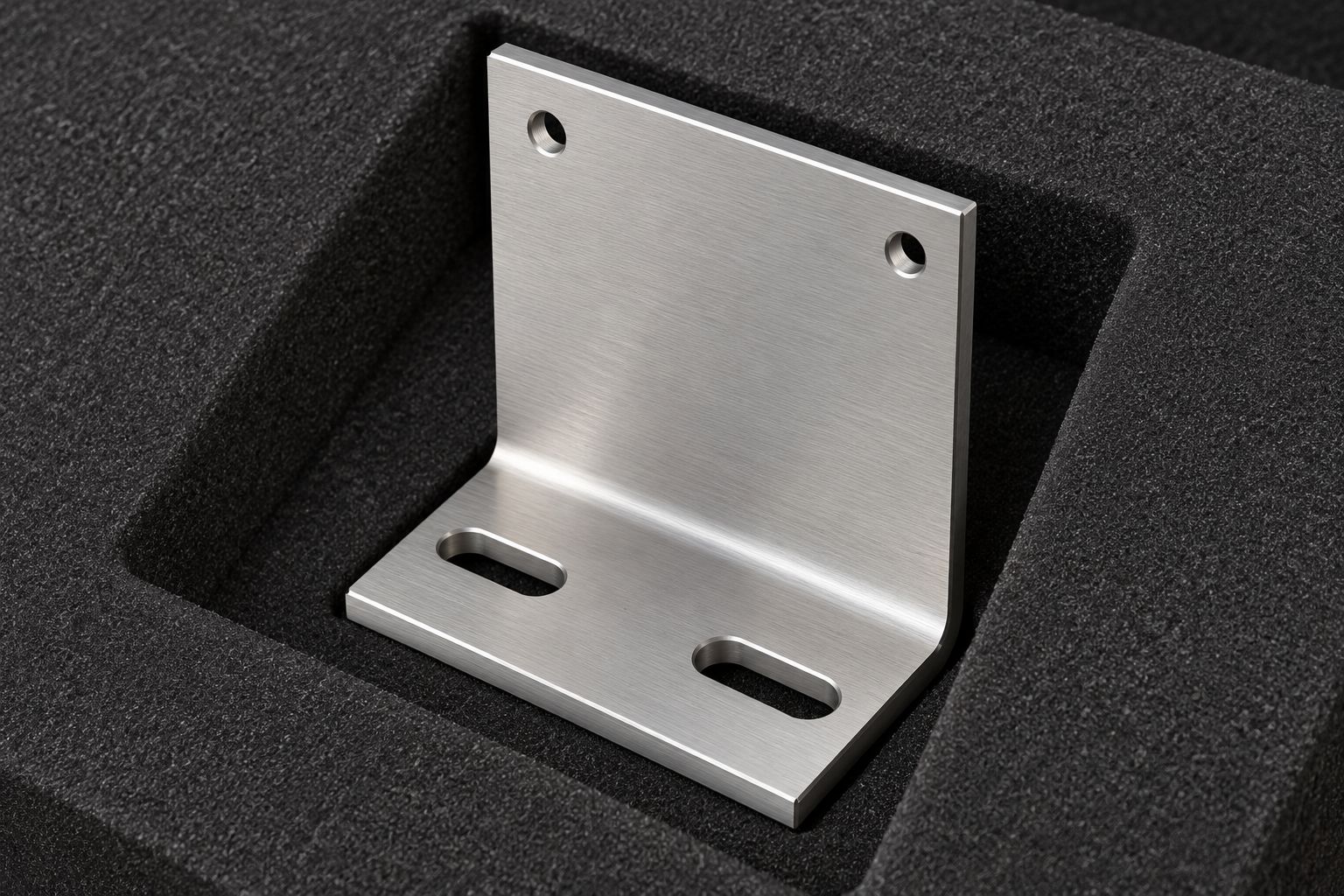

包装也需要对应两面结构。可讨论对底脚和立面同时提供保护，避免只靠槽口悬挂或挤压折角区域。具体保护方式由运输与取用条件确定，泡棉包围了零件并不能自动证明接触位置合理。

工程师注意事项与必备加工能力

1. 明确采购终点。需要工序与成品范围理解能力，把半成品、完整件及剩余复核写清，并用交接清单核对。
2. 评审短脚支撑。需要小型角形件定位与避让能力，解释孔槽周边可用接触区域和释放后检查办法。
3. 建立两面关联。需要换向定位及跨面复核能力，让圆孔、短槽和接触面按同一组确认条件对应。
4. 保持边缘与保护状态。需要孔槽修边和角形件包装能力，复核取放位置，不用局部抛修代替完整处理。

以上是本件所需能力及核验办法，不等于本公司拥有某种未核实设备或已经完成相同订单。采购可要求供应商用实际资料逐项解释，而不是只按设备台数筛选。

将分项报价汇成可比较的交付范围

建议列出轮廓与开口、两面形成、换向复核、边缘处理、保护包装等工作，并说明各自交接点。工序可以分项计价，整件接收却需有明确的协调和批准关系，不能在分工之后留下无人负责的关联项目。

小批（苏州）精密制造技术有限公司建议采购对两套方案采用相同成品接收范围：一方统筹完成，与采购自行分包时，哪些工作转由自己组织，分别写明后再比较。不能把分项报价相加就当作完整交付成本已经确定。

常见问题

1. 两个短槽能调位置，是否可以省略跨面复核？

不能。调整空间和接触关系需由工程条件确认，不自动覆盖圆孔与底脚的关联。

2. 模型呈直角，能确定它是折弯加工的吗？

不能。模型只证明形态，工艺路线需结合材料与技术资料评审。

3. 每道工序都确认了，整件还需要交接吗？

需要明确整件状态与关联复核，分项完成不能自然代替成品接收。

4. 后一道工序能自行修掉前道留下的边缘问题吗？

应先说明范围与影响并获得确认，保留处理依据，不能无记录改变接口。

5. 生成图可以代替试装样件吗？

不能。它只展示模型结构，非成品实拍，不提供尺寸或装配结果证明。

参考来源

· 本次受控STEP模型及多视图核对：支持名义几何与两面孔槽形态，原件保密。

· 吴宝海、郑志阳等：《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，《机械工程学报》2021，57(17)：21—34；仅采用已核实官方摘要定性背景。
