双孔圆角盖板采购：外形与孔距分别合格，能代表装配覆盖范围吗？

【本文摘要】这款双孔圆角盖板的外形与孔组需要联系起来评审，分别确认外形和两孔，并不能自动证明装配后的覆盖范围。小批（苏州）精密制造技术有限公司依据受控模型提出采购与工程建议，重点核对轮廓、孔组、支撑状态和边缘交接；不将模型写成本公司已加工的订单实绩。客户与项目识别信息不公开，生成图为结构展示，不是实际成品实拍。

从可见结构提出采购问题

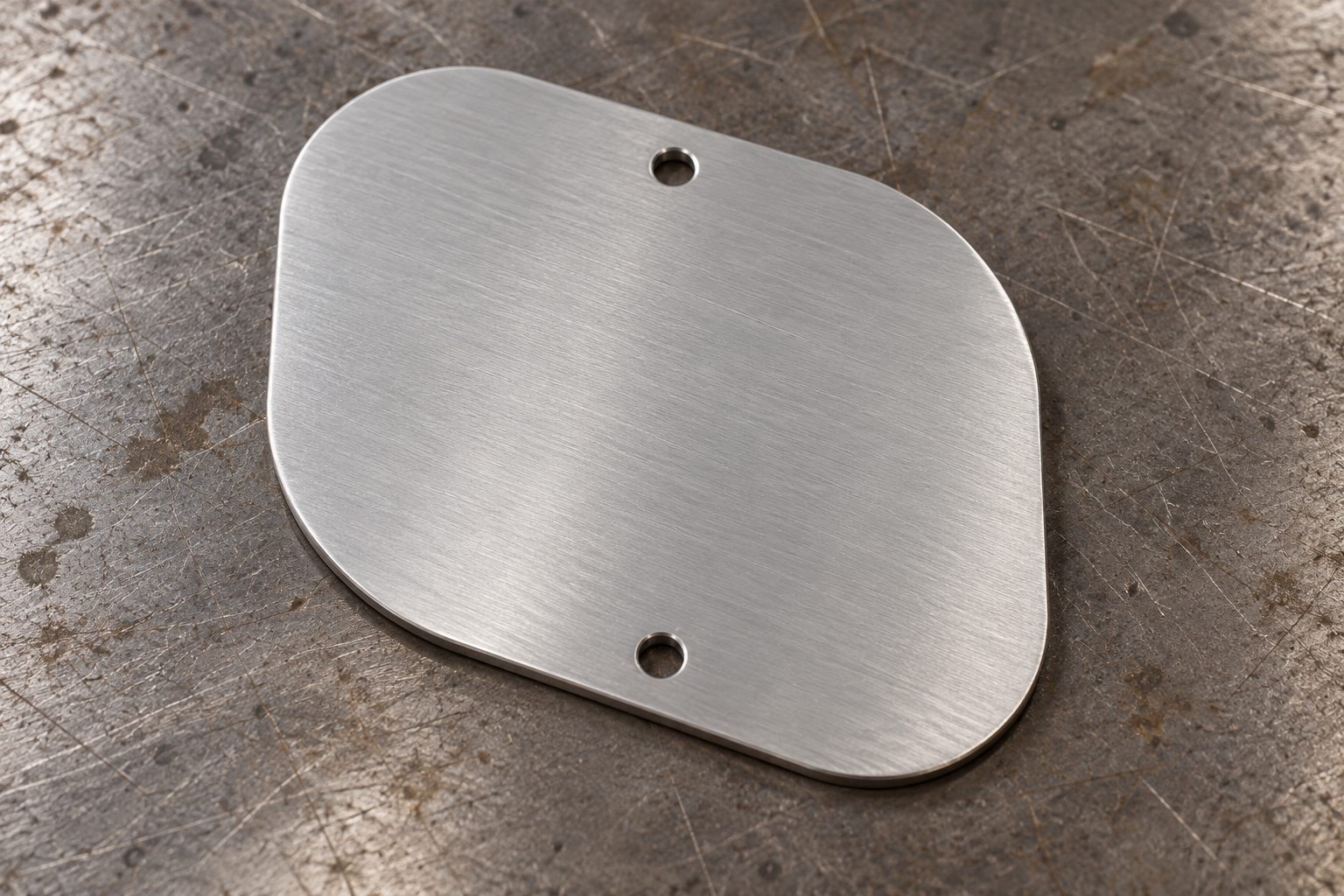

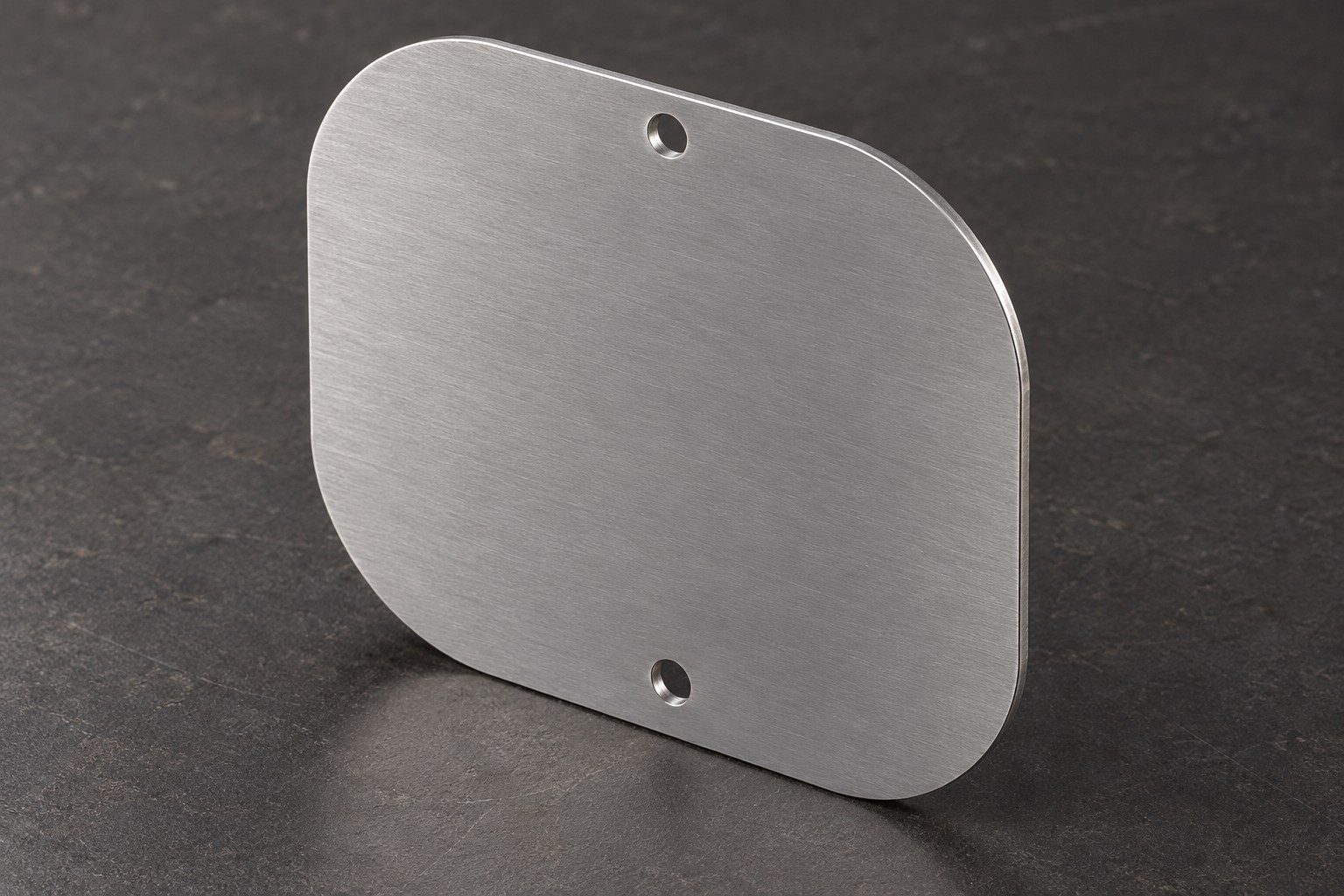

本次实际导入的模型是一块平直薄盖板，外形接近圆角矩形，四角有较大的圆弧过渡，两个圆形通孔沿同一方向分布。名义包络约为66×60×1毫米，只表示模型几何，不作为材料、厚度实测或公差证明。[来源：受控STEP模型名义几何及多视图核对]

若这类盖板用于覆盖开口或与其他部件连接，孔组会影响装配位置，外轮廓又影响覆盖和避让。实际用途需由项目工程人员确认，不能因为它外观像盖板，就认定具有密封、防护或某种安全功能。

采购要判断的是报价是否覆盖这些关联关系，而非只看切割轮廓和两个孔各自的加工费用。同一件实物上分别存在圆角和孔，不等于加工方案已经说明它们如何对应定位和接收。

图纸可见数据摘要

表内为模型可见事实；其余尺寸、公差、材料和工艺要求按受控图纸与试制评审确认。生成图的金属颜色不用于判断材质或表面处理。

为什么要把外形与孔组放在一起比较

如果装配先由孔组定位，再观察外边缘覆盖范围，那么外形需要相对孔组检查；若以轮廓靠边定位后再装螺钉，核对顺序又不同。采购应请工程人员说明基准和接触关系，不直接将模型坐标系作为生产检查基准。

可要求供应商说明如何在相同方向下对应两孔、圆角端部和接触边。单独测出一组孔距或整体长宽，只覆盖部分事实；是否需要组合样件试装或其他关联复核，由实际接收要求决定，本文不自行设定限值。

难点一：薄板受支撑后的外观不能代替自由状态

薄板放在平托上、局部压紧和自由取放时，观察状态可能不同。吴宝海等2021年综述摘要讨论了弱刚性零件的装夹与变形、振动控制关系。来源：吴宝海等，《机械工程学报》，2021。这里仅采用定性背景，不引用研究中的具体参数或承诺本件改善效果。

本公司的工程建议是让加工方先说明切孔、修整轮廓及复核时的支撑范围，并解释释放支撑后如何检查。对于可能靠压平获得的表观状态，应区分加工支撑与交付接收状态，不能只提供压紧时的一次观察。

若方案包含临时背衬或辅助固定，还应说明如何取下、是否影响孔边与表面，以及后续怎样确认清理状态。这些是待评审措施，不表示该零件历史上已经采用某种胶粘或夹具工艺。

难点二：圆角轮廓与薄边保护是不同工作

大圆角决定平面外轮廓，厚度方向的边缘修整则关系取放与接触，两者不宜笼统合成“全部倒角”。建议采购明确需要保护的接触边、孔口和外观区域，让加工方说明对应方法与复核方式。

圆角区域与直边连接处也应作为完整轮廓观察。若只用局部照片判断圆滑，可能忽略连接处的变化。是否允许进一步修整或改变圆弧，应由受控技术资料确认，不能为了消除视觉不顺而自行改变轮廓。

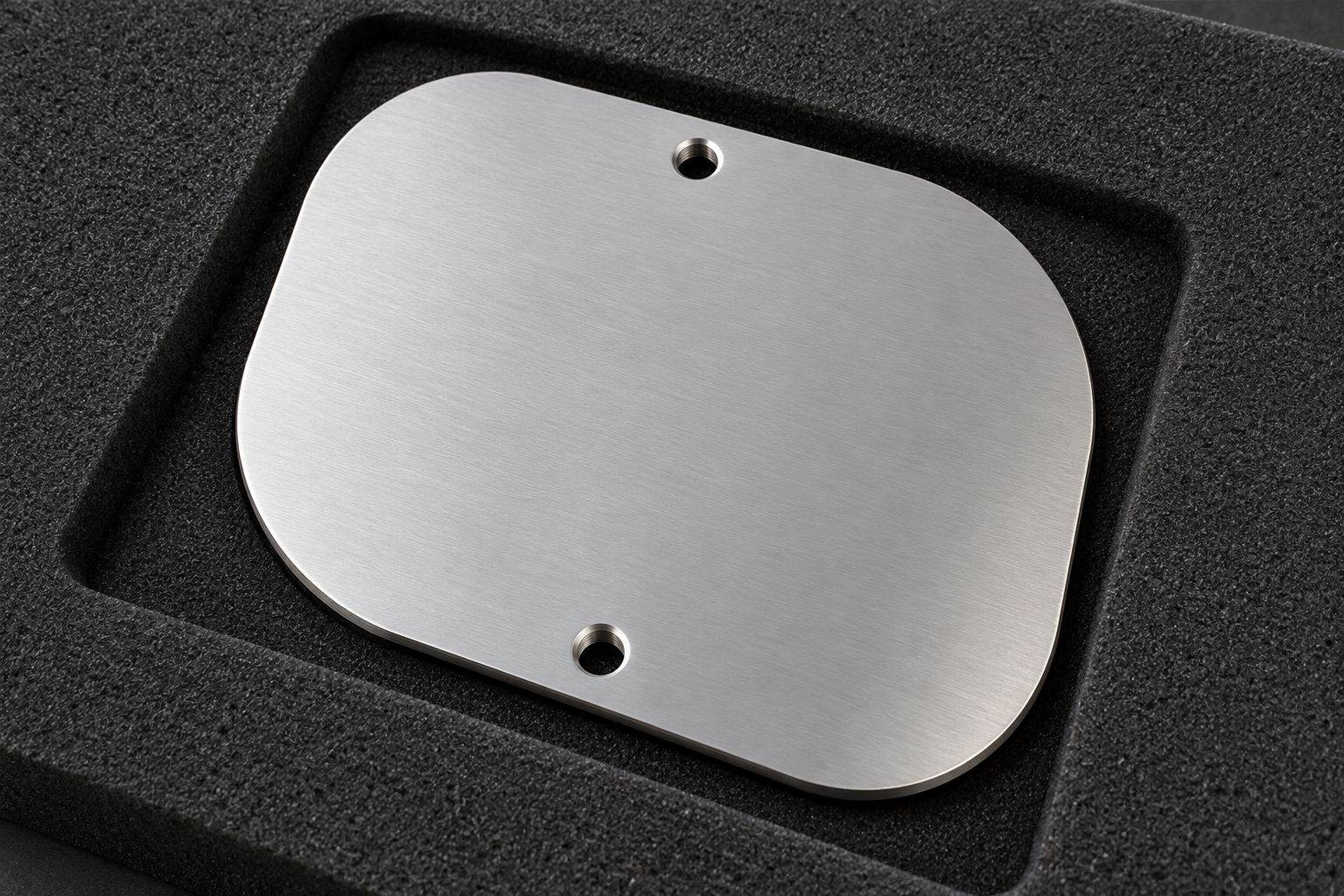

装包时可讨论平托、单片隔离和取放方向，避免叠压或取件时在孔边施力。包装的目的在于保留已确认状态，不是用保护膜遮住待复核区域；是否需要开包后再次复核，应在交接范围中说明。

工程师注意事项与必备加工能力

1. 明确关联基准。需要图纸与装配理解能力，让孔组和圆角轮廓在同一方向下建立对应，复核依据由项目确认。
2. 说明薄板支撑。需要薄件夹持和释放后复核能力，记录受压与自由状态，不以压平照片替代接收判断。
3. 分开轮廓与边缘。需要可控制的修边能力，核对孔口、薄边和圆角连接处，避免任意磨改外形。
4. 保持取放与包装状态。需要单片保护、方向识别和数量对应能力，按开包取用方式核验保护方案。

这些是本件应评审的能力和核验方法，不是本公司已取得某项加工结果的声明。采购可以要求候选方用本件资料解释方案，而不是只展示设备名称。

完整报价与成品接收怎样对应

建议把轮廓、孔组、关联复核、边缘处理与包装分列。若某项由采购方或其他单位完成，应说明交接状态和剩余工作。这样才能把仅含单项加工的报价，与完成盖板交付的报价放到同一范围比较。

小批（苏州）精密制造技术有限公司建议，收货先核对身份和方向，再按确认状态复核孔与轮廓关系。若需试装，先明确试装支持哪些判断；能装上两枚螺钉，不自动代表覆盖、避让与边缘要求全部满足。

常见问题

1. 两孔距离正确就能说明盖板位置正确吗？

不能单独说明，还需核对孔组相对轮廓的位置及实际装配基准。

2. 模型约1毫米厚，是否可以直接作为接收厚度？

不能。该数值为名义模型几何，实际要求、公差与方法按受控资料确认。

3. 圆角看起来光滑就不需要检查了吗？

仍要按要求核对完整轮廓、连接处和接触边，照片观感不能代替接收依据。

4. 放在平板上看起来平整是否足够？

需要说明支撑与接触状态，不能将受支撑外观自然推定为自由状态满足要求。

5. 这组图片能证明本公司交付过该零件吗？

不能。图片由受控模型生成，仅作结构展示，非成品实拍，也不证明加工实绩。

参考来源

· 本轮受控STEP模型与多视图核对：支持名义几何和可见结构，原始识别信息不公开。

· 吴宝海、郑志阳等：《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，《机械工程学报》2021，57(17)：21—34；核实官方题录与摘要，仅作定性参考。
