开缝孔座采购：只按镗孔报价，是否漏掉开缝与安装面的关系？

【本文摘要】这款开缝孔座包含大圆通孔、通向顶面的窄缝、侧向孔及带两个安装孔的下部伸出区。采购比较报价时，应确认大孔加工、开缝后的状态、侧向操作和安装面复核是否为同一交付范围。小批（苏州）精密制造技术有限公司依据受控模型提出工程建议，不将结构用途推断写成实际订单经历，也不以生成图证明本件材质或加工结果。

模型事实与采购判断

本轮实际导入模型并从正反面查看，名义包络约为29×20×41毫米。上部块体有一处横向大圆孔，窄缝由顶面与孔相连；侧面有一处上部圆孔，下方伸出区有两个小孔，背面可见台阶让位。以上来自模型几何，不代表公差、螺纹性质或生产实测。[来源：受控STEP模型名义几何及多视图核对]

若圆孔与被夹持件配合，开缝可能影响受力后的孔形和接触；这是有条件的结构分析，实际夹持用途与紧固方式应由项目资料确认。采购的关键问题是：供应商报价是否只完成一个孔，还是覆盖开缝、安装与复核之间的关联。

图纸可见数据摘要

其余尺寸、公差和工艺要求按受控图纸与试制评审确认，不从模型外观补写螺纹或配合等级。

安装面为什么影响大孔的接收

大孔检查需要说明零件处于自由、安装固定还是功能夹紧状态。若下部安装区被拉紧，而背面让位的接触与支撑安排不同，检查条件可能变化。采购应先让工程人员明确安装接触区、孔组作用和功能状态，再请加工方说明其复核安排，避免双方用同一孔径名称表达不同状态。

难点一：大孔与开缝的工序衔接

先完成孔再开缝，或分阶段完成孔与窄缝，都会改变后续支撑和检查的条件。这里不预设某一条路线正确，应让加工方解释每一步保留哪些支撑、开缝后怎样释放夹持、是否还要复核孔口与缝边。不能以开缝仅去掉一点材料，就推断没有额外准备或检查工作。

吴宝海等2021年综述摘要讨论装夹对弱刚性零件变形与振动控制的影响。来源：吴宝海等，《机械工程学报》，2021。对本结构，仅作为局部开口区域需评审约束条件的定性参考，不据此计算变形、指定夹紧力或宣称已采用智能夹具。

难点二：侧向孔与下部安装孔的换向复核

侧向孔、大孔与下部孔组不在同一观察面。不同装夹方向下，需要明确沿用什么定位关系，背面台阶是否用作支撑，以及加工工具能否进入。建议将换向过程和复核基准一并询价，不能把几个孔分项相加后认为关联位置自然得到保证。

若方案需要配套紧固件或功能试装，应明确由谁提供、按什么状态确认，以及普通尺寸复核与功能观察怎样区分。模型有圆孔并不能证明其为某种螺纹，实际螺纹要求以受控资料确认；采购不得根据生成图片上看似有牙纹的效果补充事实。

工程师注意事项与必备加工能力

1. 大孔与窄缝合并评审。需要开口结构工序衔接能力，请加工方说明开缝后的检查安排，而不只展示孔加工设备。
2. 检查状态先写清。需要控制支撑与夹紧条件的能力，按同一状态复核；功能状态另按已确认的紧固与安装条件讨论。
3. 多面孔建立关联。需要换向定位和关联位置复核能力，用同一套受控基准说明侧孔、安装孔与大孔之间的关系。
4. 台阶与缝边分别保护。需要针对局部开口的修边和包装能力，开包时可观察缝边、孔口与下部接触区，避免只看正面大孔。

以上为本件需要的能力与验证方式，不代表本公司已经提供该订单或达到某个精度结果。小批（苏州）精密制造技术有限公司建议用本件资料对照候选方案，具体能力由供应方针对项目说明与确认。

采购怎样划分完整交付范围

建议把外形台阶、大孔、窄缝、侧孔、安装孔、边缘处理与指定状态复核列在同一供货清单。若部分工作由采购方另行安排，应说明交接时尚需完成的项目、可接触位置及后续复核责任。分工可以不同，但不能让两份范围不同的报价直接进入价格排序。

成品接收时，先核对版本、孔缝方向与完整数量，再按已约定状态复核关联项目。包装应保护窄缝边和下部伸出区，不把零件用力挤入格位；生成图只帮助理解结构，不作为接收样板。回到标题，只有把孔、缝和安装关系共同说清，镗孔报价才有可比较的边界。

常见问题

1. 开缝宽度很小，能否不单列评审？

仍需确认工序衔接、支撑和缝边处理。去除体积小不代表对约束状态没有影响。

2. 大孔能装入配套件，是否可以接收？

不能只看能装入。还要核对图纸项目、检查状态与安装关联，功能试装按约定另行确认。

3. 模型侧孔一定是夹紧螺纹孔吗？

模型可确认开孔结构，螺纹性质与实际作用须依据受控资料，不从外观推断为事实。

4. 下部两个孔是否只查孔径？

还应按本单要求核对相对安装区与大孔的关联，具体项目由工程评审确定。

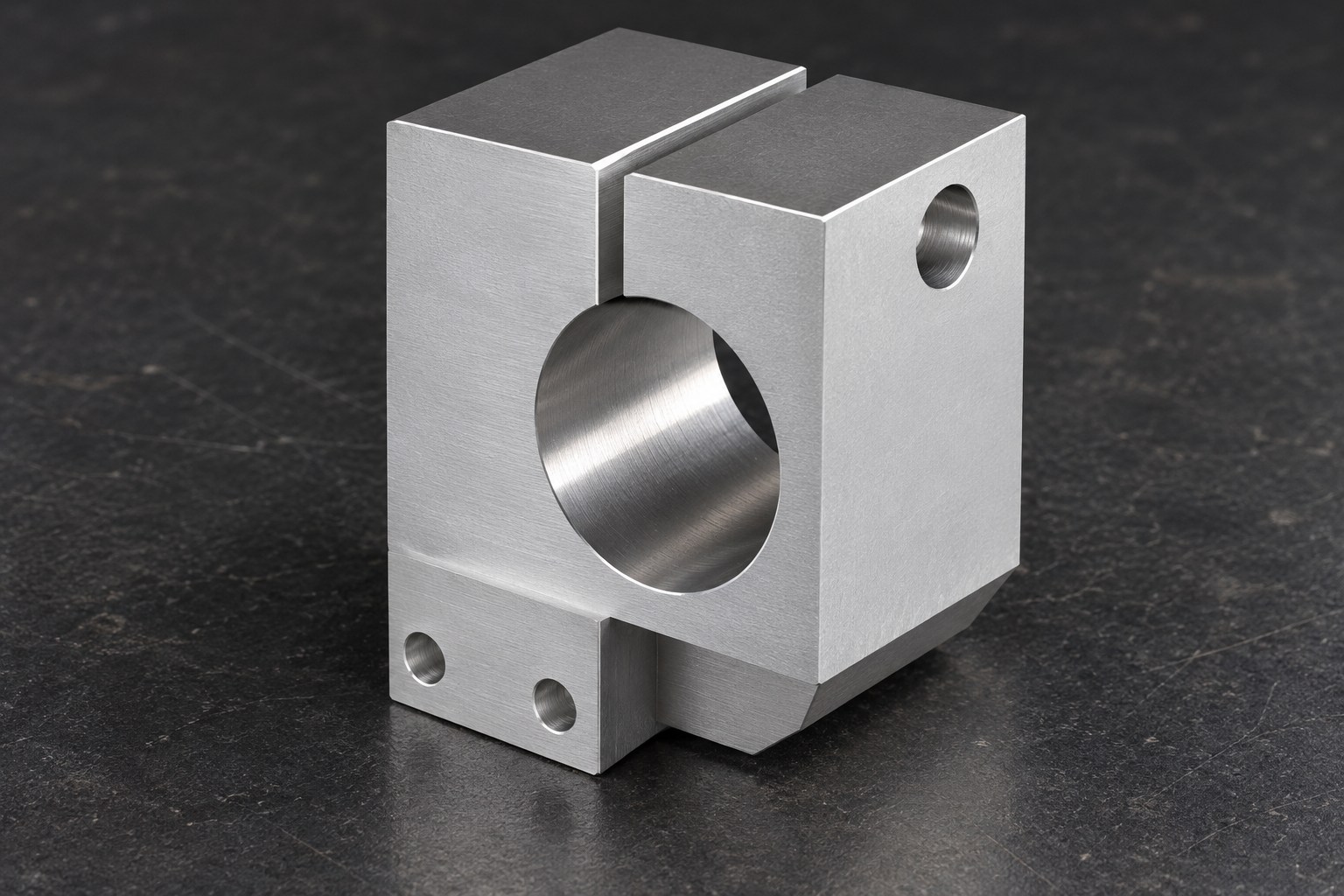

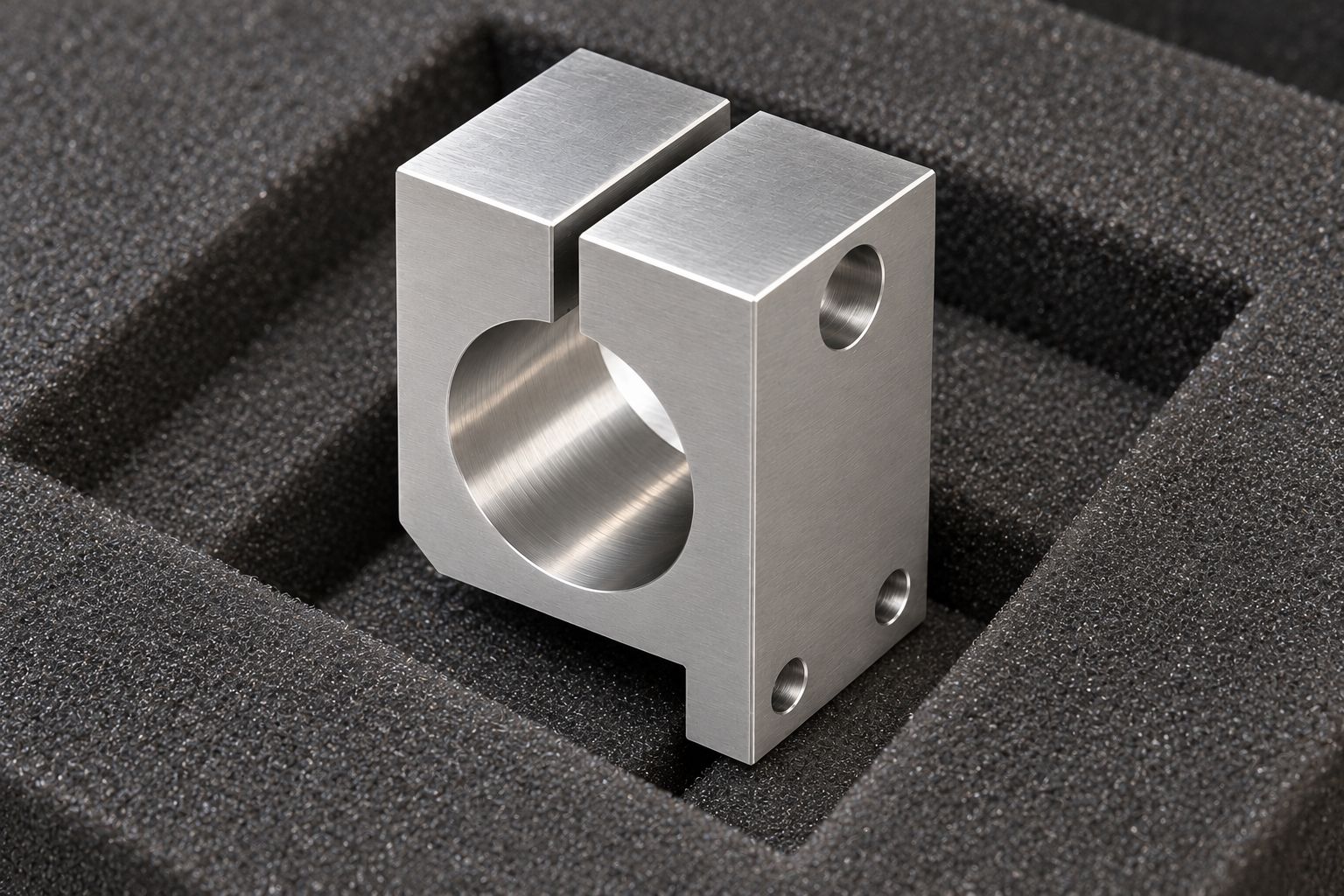

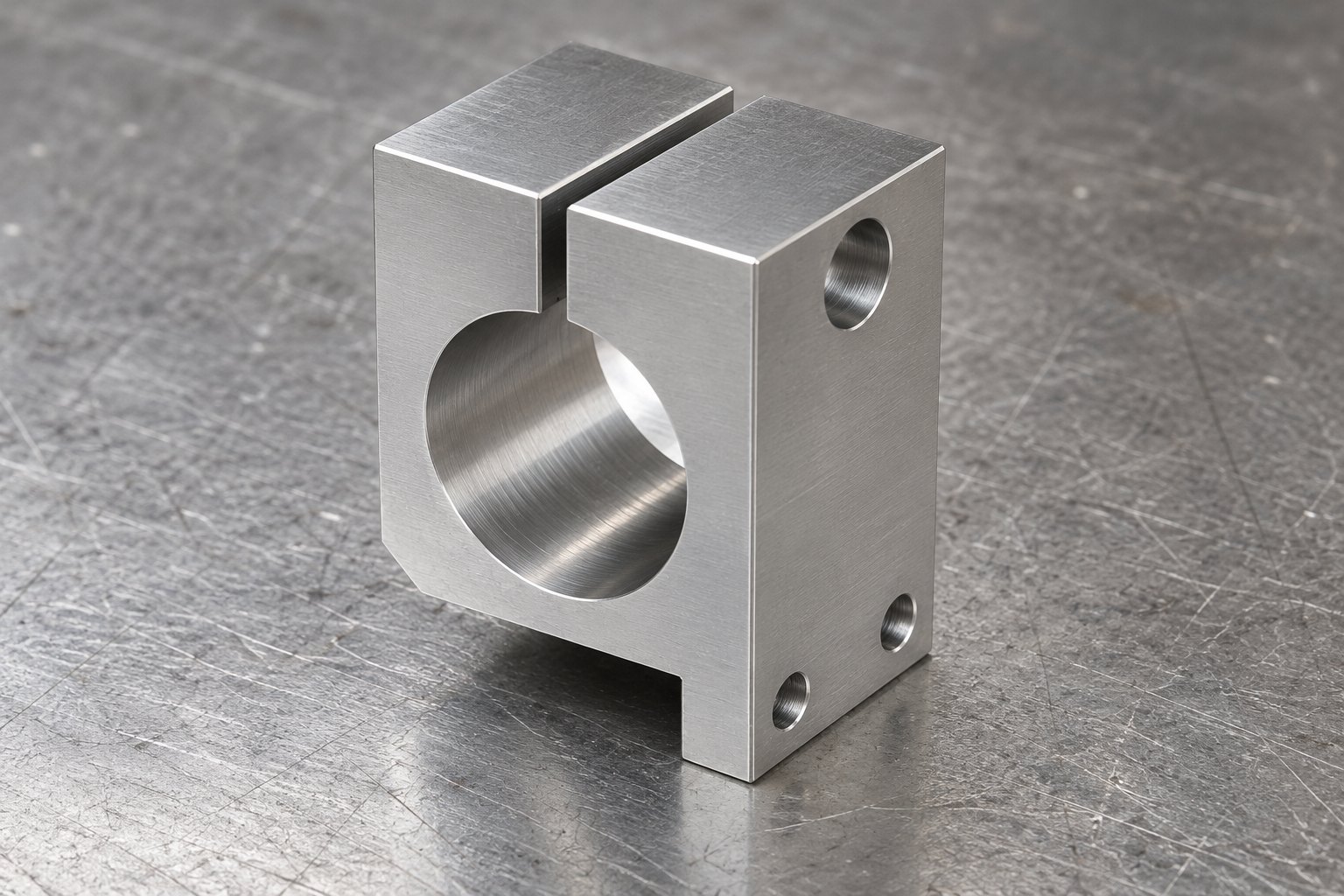

5. 这组图片是不是实际交货照片？

不是。它们是依据模型生成的结构展示，非实际加工成品实拍，也不证明材料或表面状态。

参考来源

· 本轮受控STEP模型及多视图核对：支持名义几何与可见开口、台阶关系，原件保密。

· 吴宝海、郑志阳等：《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，《机械工程学报》2021，57(17)：21—34；核实官方题录与摘要，仅作局部约束评审的定性参考。
