【本文摘要】这款双孔窄片的采购评审，不能只统计两个孔和一圈外形，还要确认圆角端、孔边余料、薄片支撑与装包接收是否包含在报价中。小批（苏州）精密制造技术有限公司依据受控模型提出结构分析和工程建议，不据模型声称本公司已加工该订单。模型名义几何、建议方案与实际生产结果分开；客户及项目识别信息不公开。

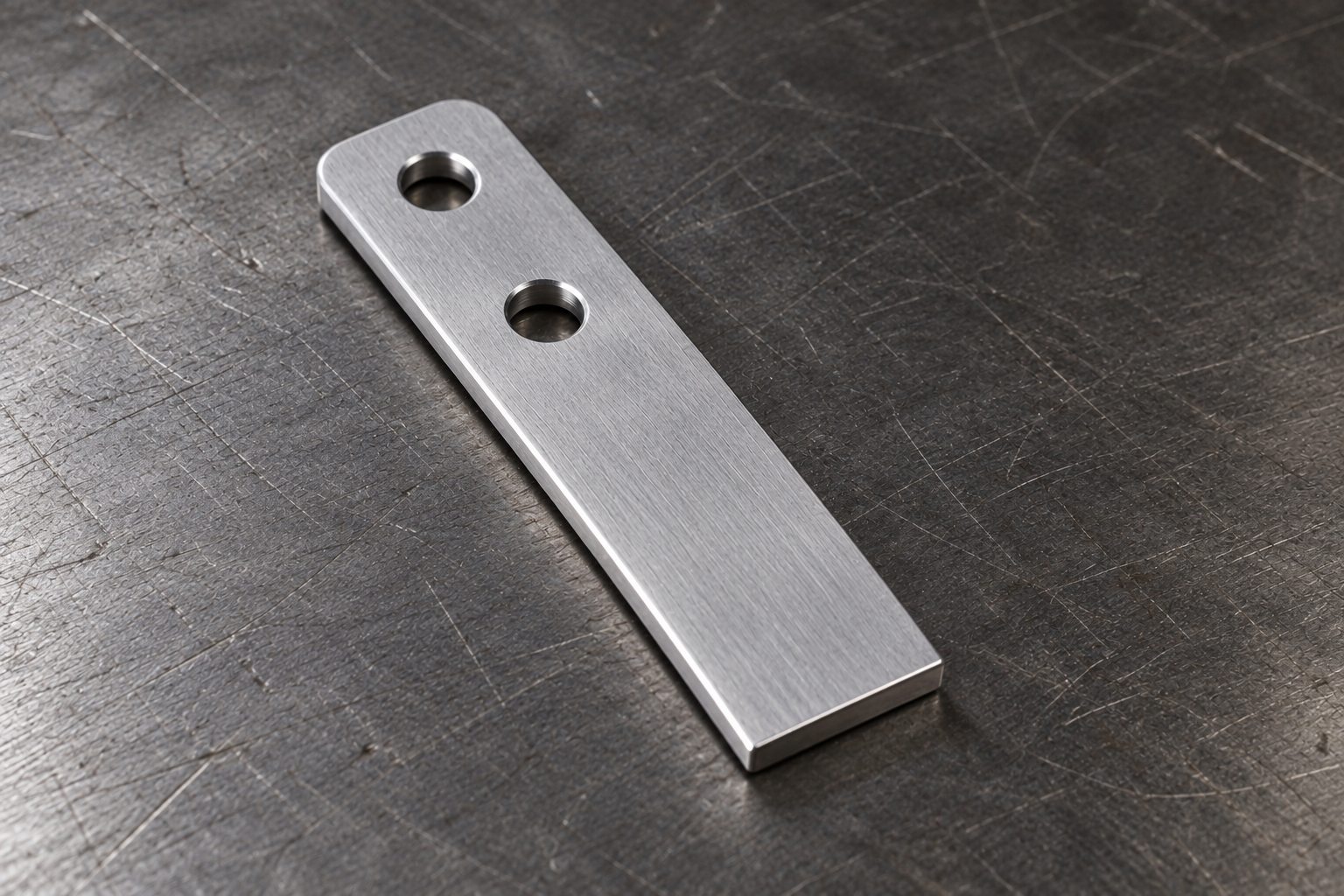

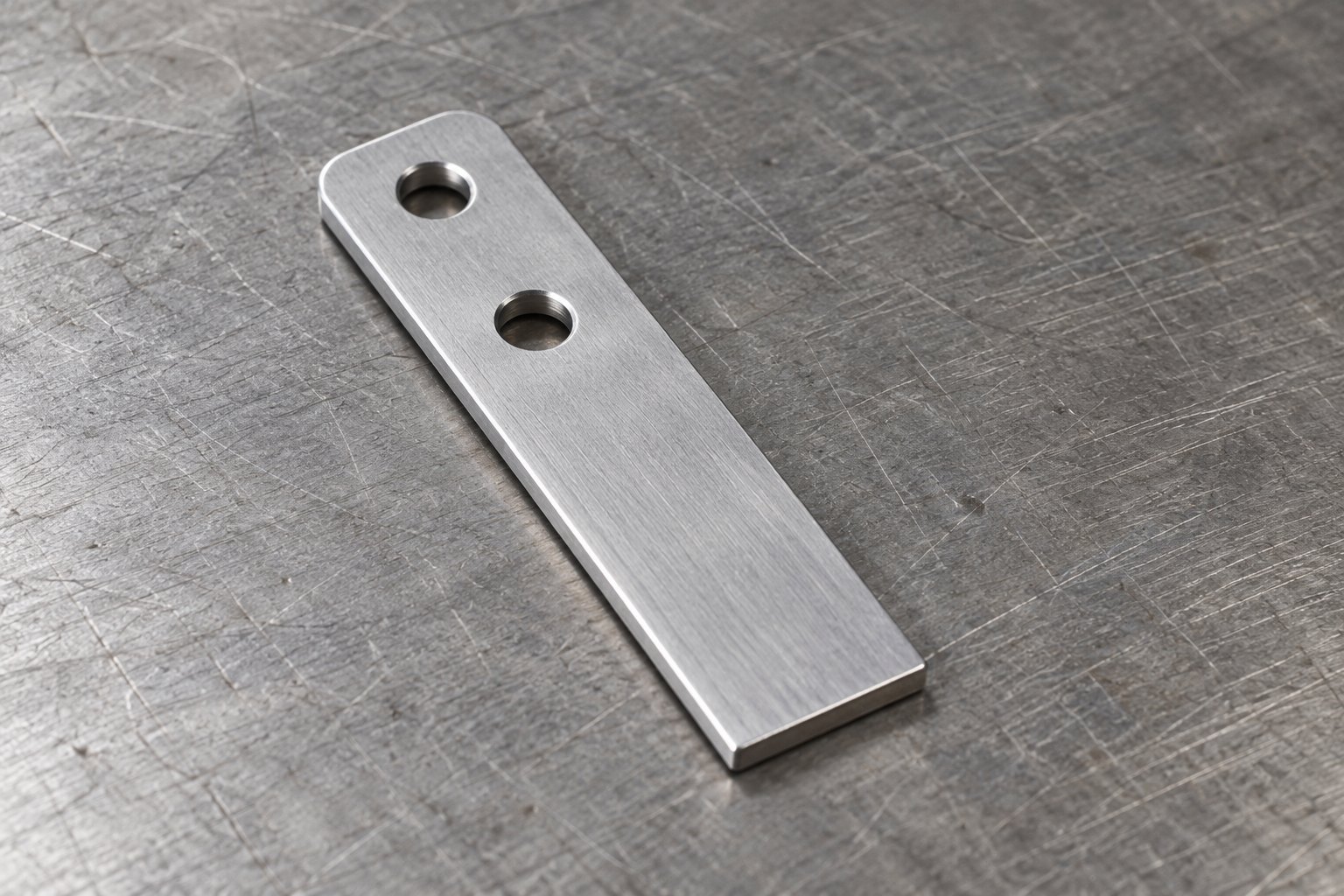

实际导入的模型为平直窄片，一端两角有圆弧过渡，另一端平直；两个圆形通孔沿长向排列，孔组位于靠近圆角端的区域。它不是折弯支架，也没有模型可见的长槽。名义包络约为28×10×1毫米，只说明模型外形，不作为生产实测、材料或公差证明。[来源：受控STEP模型名义几何及多视图核对]

采购要比较的是包含完整轮廓、孔口处理和薄片交接的报价，与仅按切割和孔数计价的报价是否相同。若这类薄片用于覆盖、连接或位置调整，应先由项目工程人员确认实际接触面与装配关系，不能从细长外形直接认定用途。

表内均为模型可见事实，不代表已执行的加工工序。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

如果装配以端部或侧边定位，两个孔相对轮廓的位置会影响实际对装；如果由孔组定位，外形边缘又可能承担遮挡或避让作用。采购应请工程人员说明定位顺序，并把对应复核范围传给加工方。只确认孔能穿过螺钉，不能覆盖圆角端方向与孔边区域的接收。

薄片在压紧或接触量具时可能改变形态，因此夹持时看似平整，不足以说明松开后的状态。吴宝海等2021年综述摘要讨论了弱刚性零件装夹与加工变形、振动控制的关系。来源：吴宝海等，《机械工程学报》，2021。本文只采用定性背景，不移植其研究工况或参数。

本公司的工程建议是先确认可支撑区域，让加工方说明切孔及修边时如何避免局部悬空、怎样释放夹持再复核。具体切割和孔加工路线由材料及本单要求评审，不把某一种方式预设为已经采用的工艺。采购应核对支撑与自由状态复核是否已计入，而非只询问加工设备名称。

外轮廓的圆角、厚度方向的边缘修整与孔口边缘是不同位置。笼统写全部倒角，可能使加工方与采购方对保护范围理解不同。建议在评审资料中标出哪些边需保持轮廓、哪些接触区需要去除锐边，以及处理后用什么方式确认。

孔靠近端部时，修边工具与支撑的进入方式也要讨论，不能为了外观看起来圆滑而改变接触边。可先确认小范围样件的边缘状态，再按相同条件复核后续件；这里是建议确认流程，不代表已有样件通过或所有孔口都采用同一处理参数。

以上是本件所需能力及核验方法，不等于本公司已证实采用某套设备或取得某项加工结果。采购可要求候选加工方用本件资料解释方案，再比较其覆盖范围。

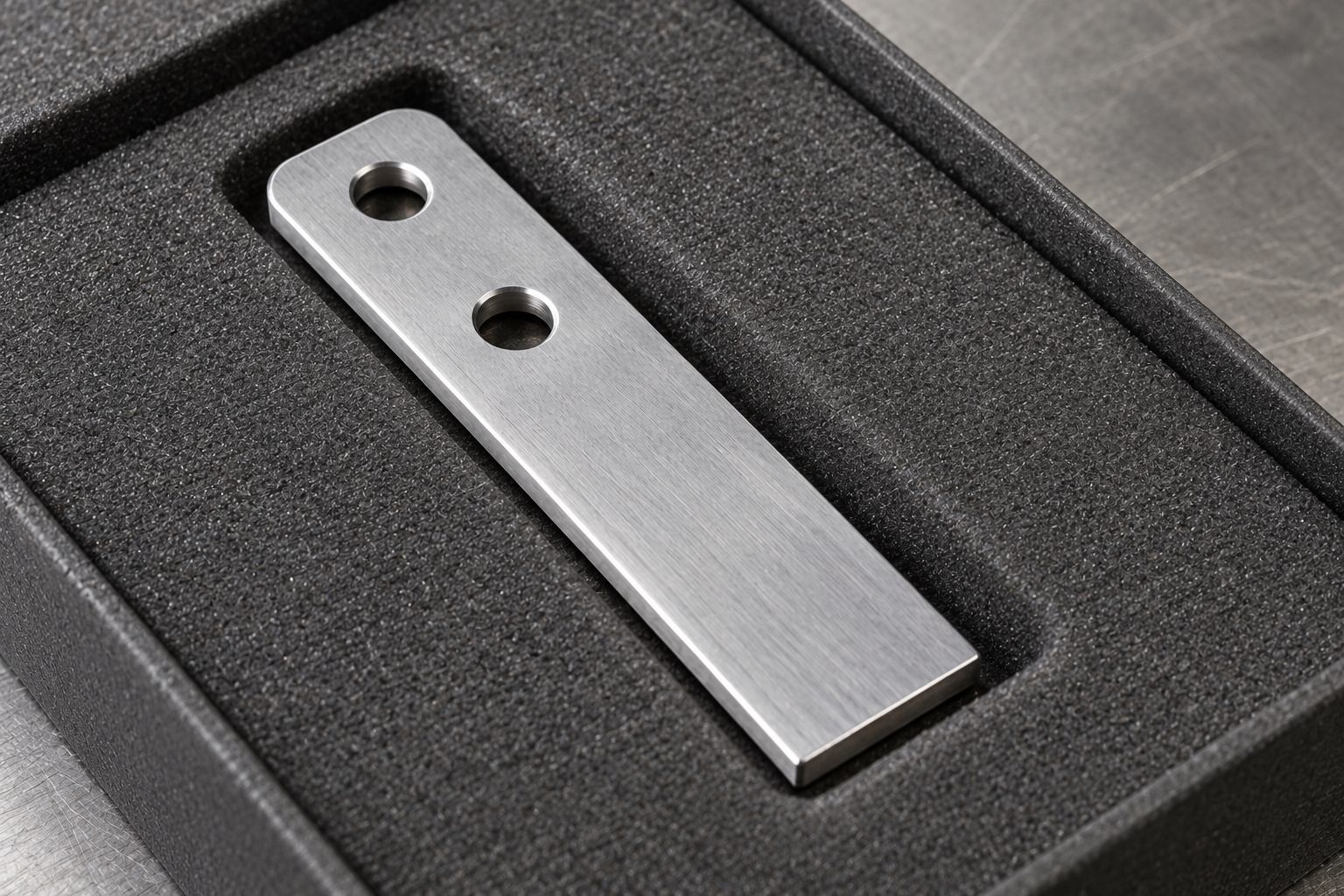

建议把平放支撑、孔与轮廓对应检查、修边范围及包装方式写成独立接收项目。薄片可以讨论平托或单件隔离，但是否采用要看运输与领用方式。保护材料不应压迫孔边或让薄片弯折；开包复核应先保持到货状态，再按约定取出检查。

小批（苏州）精密制造技术有限公司建议，采购比较完整外形报价与简化切割报价时，重点看谁负责圆角方向、薄片状态和孔边交接。只有供货范围一致，单价才可直接比较；暂未确认的技术条件先评审，不用外观照片代替接收依据。

不能据孔数覆盖全部工作，应同时核对薄片支撑、圆角轮廓、孔边处理和交接范围。

这是模型名义包络。实际接收项目、公差与检查状态应来自受控图纸和双方确认。

仍需评审。厚度、孔边区域和加工顺序都会影响可用支撑，不能用外形简单替代工艺判断。

先由设计或项目工程人员评审装配影响，未经批准不改变模型轮廓。

不能。图片是依据模型生成的结构展示，非实际加工成品实拍，不作为尺寸、材质或质量验收依据。

· 受控STEP模型及本轮多视图核对：用于名义几何与结构事实，原件及识别信息不公开。

· 吴宝海、郑志阳等：《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，《机械工程学报》2021，57(17)：21—34；实际核实官方题录及摘要，仅引用装夹与变形控制的定性关系。
