阶梯长条采购：报价中的侧边让位，是否包含换向孔加工与复核？

阶梯长条的侧边让位不是孤立的铣削项目。采购比较报价，还应确认正面孔组、窄侧面孔、端面孔及换向后的对应关系是否都进入供货范围。小批（苏州）精密制造技术有限公司依据受控模型建议：把结构特征清单、加工阶段和接收方法一起交给报价方核对，不用“长条打孔”概括整件。本篇属于结构分析与工程建议，不是本站订单加工复盘。

实际结构与采购决策

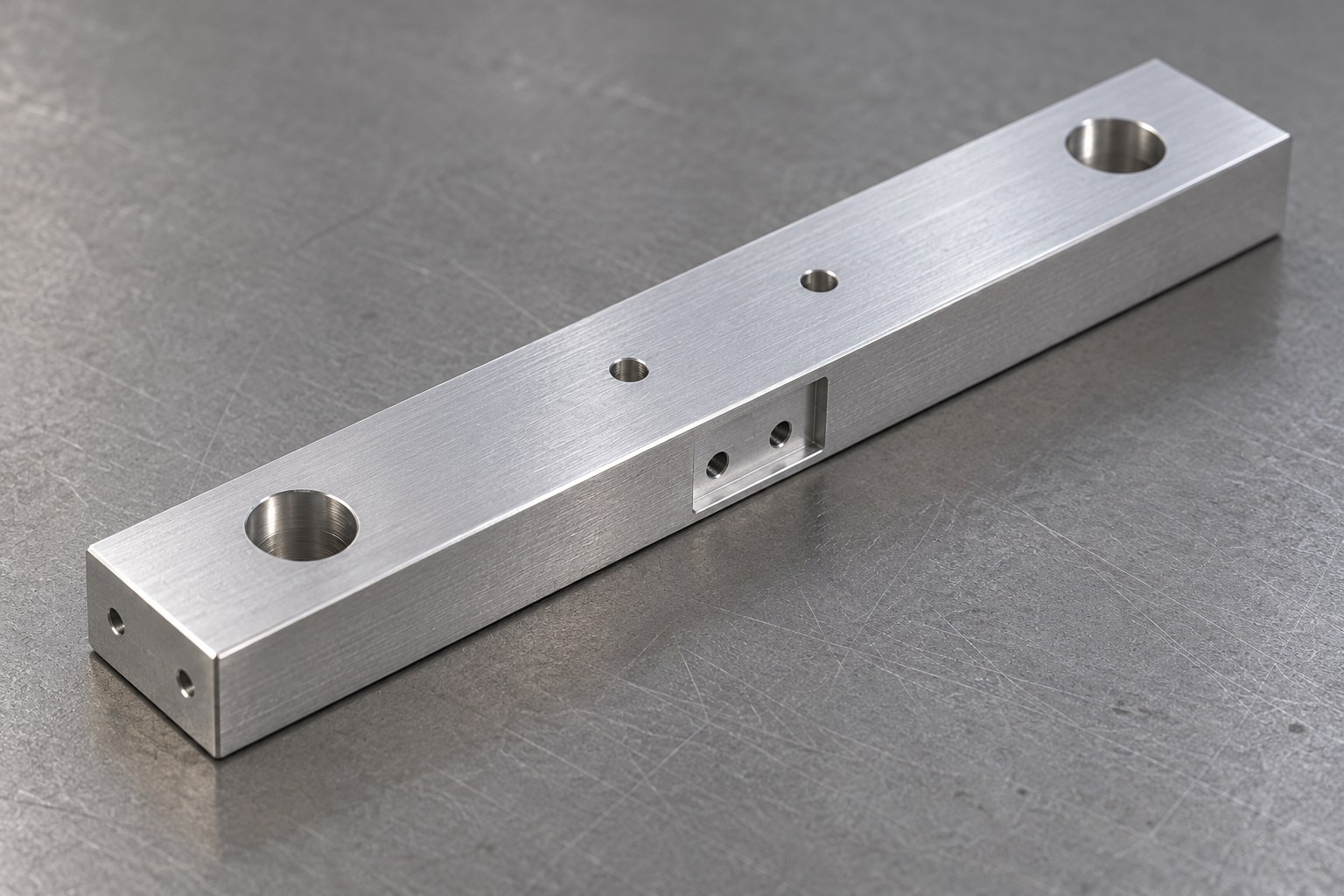

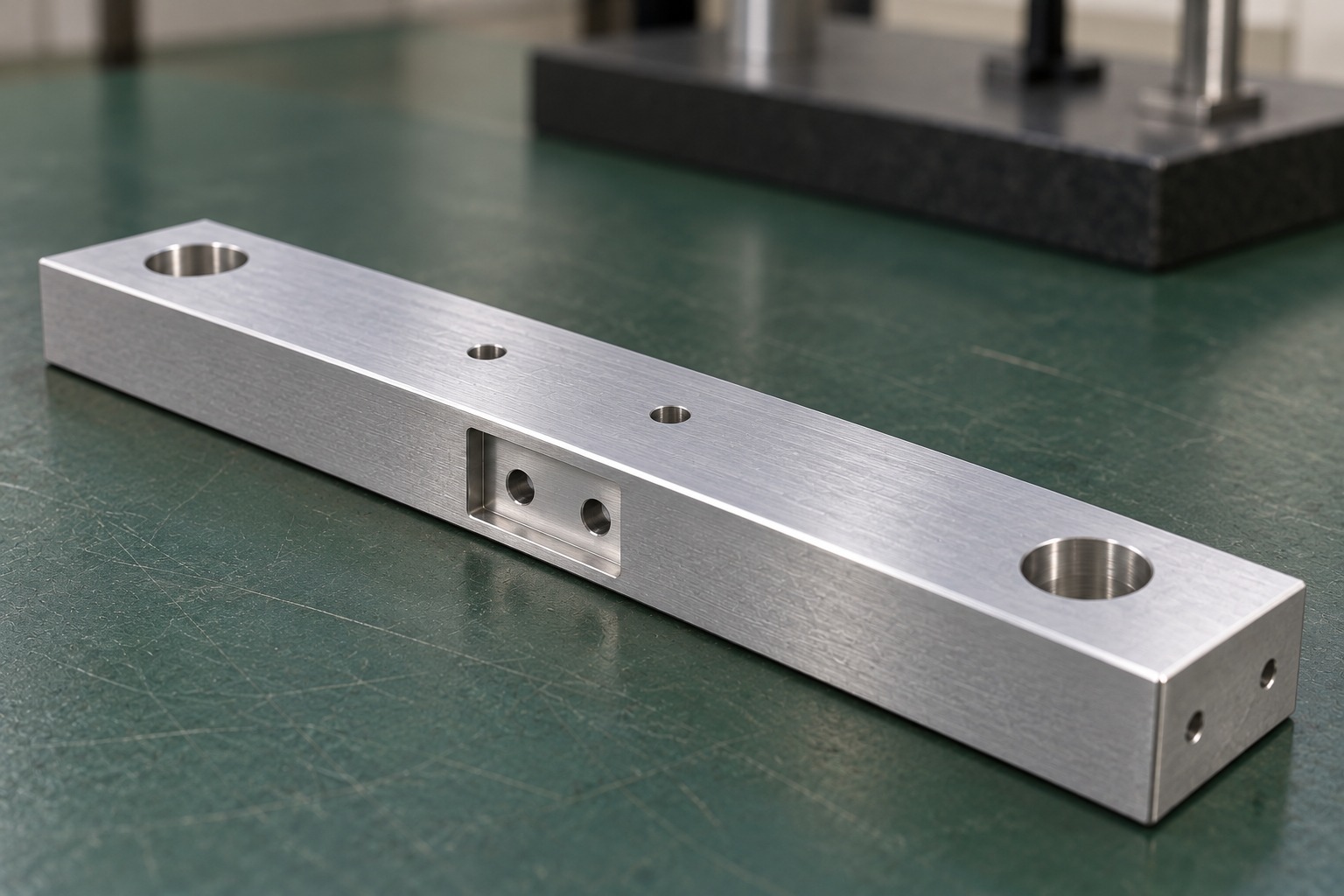

本次实际导入的模型为细长矩形条，名义包络20×8×137毫米。宽面两端附近各有较大圆孔，中间还有两个小孔；一个窄长边中部退让形成浅台阶，台阶内有两个小孔；短端面也可见小孔。这里的尺寸仅描述模型名义几何，不是生产实测或公差结论。

采购要判断的不是供应商是否看到了侧边缺口，而是其报价是否覆盖多方向特征之间的关系。若一份报价只按宽面孔与长条外形计算，另一份包含侧边台阶、端面孔和换向复核，两者单价并不处于相同范围。应先对齐交付对象，再讨论费用。

图纸可见数据摘要

以上为实际多视图核对的模型线索。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。[来源：本次受控模型，原件及内部编号保密。]

为什么不能只按孔数比价

同样写“打孔”，宽面孔与短端面孔需要面对的接近方向、支承区域和复核视线并不相同。窄侧边台阶还改变了局部接触条件。采购不必替加工方指定机床，但应让其说明每个方向采用什么参考、怎样衔接，以及报价是否包含相关准备和检查。

若这根长条用于设备连接，安装面与配合对象需由项目资料确认。不能仅凭孔的大小就认定哪个孔承担定位，或把侧边退让直接解释为已经验证的运动间隙。功能确认决定哪些关系应重点接收，模型外观只提供分析起点。

难点一：换向后参考如何衔接

宽面、窄侧面和端面分别加工时，采购需要关注换向后是否沿用清楚的参考关系，而不是只收到各方向独立的尺寸记录。建议工程评审用特征对应表，明确从哪一面识别方向、在哪些区域支承、哪些孔组需要关联复核。具体工序先后仍需结合材料和受控要求决定。

细长条的支承若只覆盖局部，夹持或复核时的状态可能与释放后不同。建议供应商解释夹紧点、辅助支承和释放后的观察安排，不把夹住时的一次结果直接等同于整件自然状态。采购应在首件确认记录中保留采用的状态和方法，便于后续批次比较，而不是要求一个脱离条件的“全部合格”表述。

难点二：侧边让位与端孔不能漏项

窄侧边中部退让不仅涉及去除材料，还涉及两端转接、台阶内孔口和边缘整理。建议把该区域单列到报价清单，确认修边不能随意扩大轮廓，复核能观察到台阶与孔的关系。端面孔则单独对应方向，避免把照片中看不清的端部当作没有加工任务。

本公司的工程建议是先用受控资料建立宽面、退让侧和端面的对应，再讨论加工与交接。采购可要求报价方逐项回复“包含、另计或待确认”，并说明验证安排。这里列的是本件应评审的方法，不表示本站已经使用某套专用工装，也不据此承诺精度或固定交期。

工程师注意事项与必备加工能力

1. 多视图识别能力：把宽面四孔、侧边退让及端面孔对应到同一版本；复核时区分侧孔与端孔，不按单张照片判断。
2. 长条支承能力：能解释夹紧、辅助支承和释放后的状态；确认过程记录采用的接触区域，不以外观直观替代复核。
3. 换向衔接能力：能说明不同方向的定位参考怎样联系，关联检查哪些孔与台阶，而非只提供互不关联的作业名称。

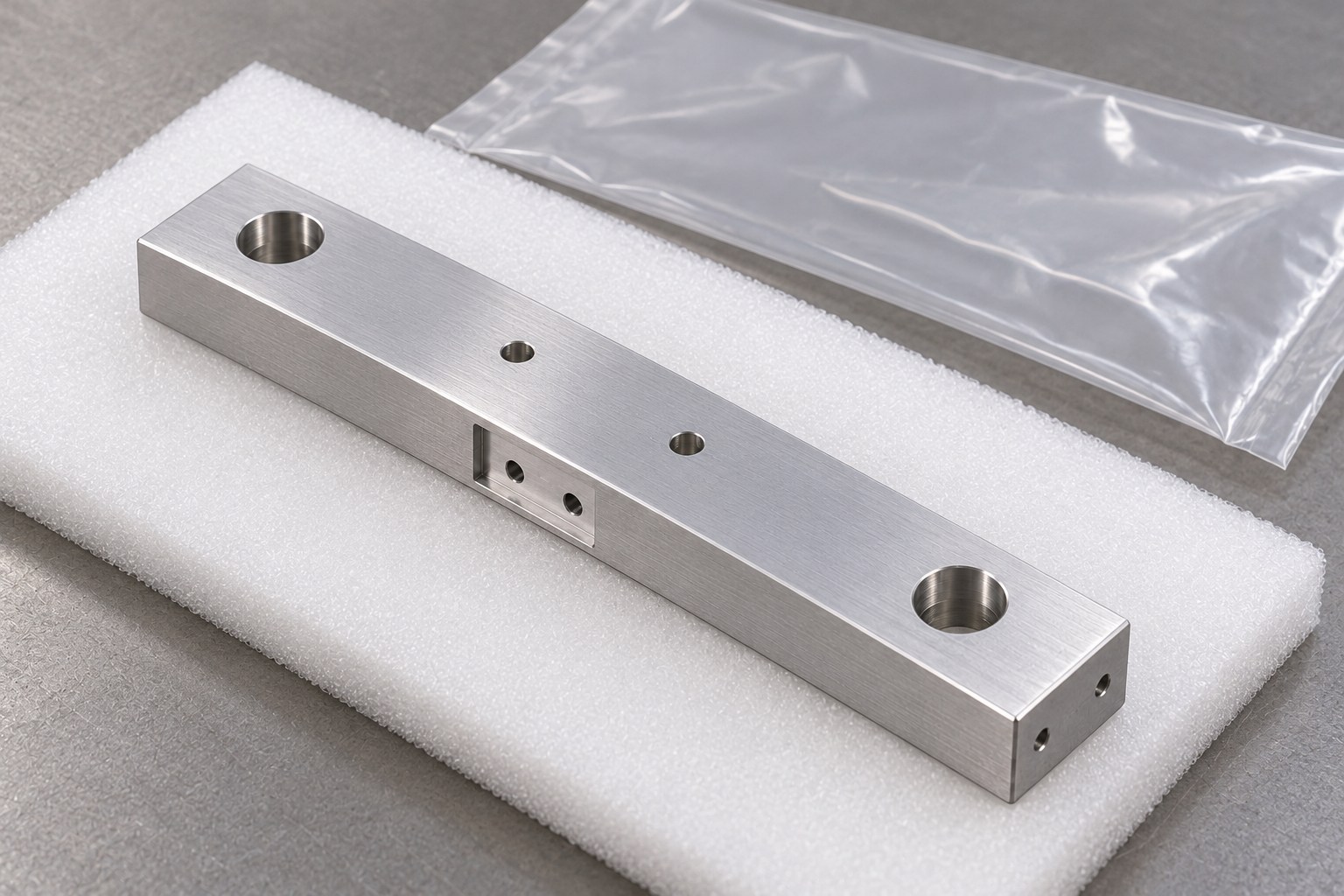

4. 边缘与交付管理能力：台阶内孔口和端部均可观察，包装不使长条受不受控挤压；出厂与接收使用一致版本和状态。

这些是采购核验供应商适配性的能力清单，不等于本公司已经证实拥有所有对应设备。评审时应结合本单要求询问具体执行办法，避免用设备名称堆叠代替方案。

接收与下单结论

GB/T 18779.1-2022官方目录的主题涉及按规范判定符合与不符合；本文只核实目录信息，不以其代替本件具体限值或未读条文。来源：全国标准信息公共服务平台，GB/T 18779.1-2022目录

接收清单应分别覆盖宽面孔、退让侧及端部，再明确需要关联复核的关系。若供应商只报价侧边铣削，采购要补问后续孔加工、修边和复核由谁承担；只有供货状态、责任和项目要求相同，费用比较才有意义。图片仅用于结构展示，不能作为尺寸、材料或表面质量的接收依据。

常见问题

孔的数量相同，两份报价就能直接比较吗？

不能。还需对齐孔所在方向、侧边台阶、换向准备、边缘处理和复核范围。

侧边让位可以只写成一个铣槽项目吗？

应按实际台阶轮廓和孔口关系明确范围，不能让简写掩盖转接与复核工作。

端面小孔能由生成图片确认类型吗？

不能。图片不作为孔型或螺纹依据，具体技术要求按受控资料确认。

采购必须指定加工设备吗？

通常先说明要求和接收对象，让供应商解释可行路线与验证方法，不按设备名称直接判定适配。

只确认宽面首件能代表整件接收吗？

不能自动代表。侧边和端部及相关换向关系仍需纳入本单约定的确认范围。

参考来源

受控模型：实际导入并多视图核对，名义几何不代表生产实测，原件保密。

全国标准信息公共服务平台，GB/T 18779.1-2022目录，仅用于标准主题信息，不作为具体限值依据。
