双孔折弯薄片采购：只确认展开孔位，能覆盖成形后的接收范围吗？

双孔折弯薄片采购，展开状态下孔位正确，不等于成形后的整体关系已经确认。采购还应核对双孔所在板面、偏置舌片、切口边缘和约定支承状态。小批（苏州）精密制造技术有限公司依据受控模型提出结构分析与工程建议：把展开工序确认与成品接收分开安排，比较包含成形、修边及复核的交付范围。本文不作为本站已完成订单的加工复盘。

实际结构与采购问题

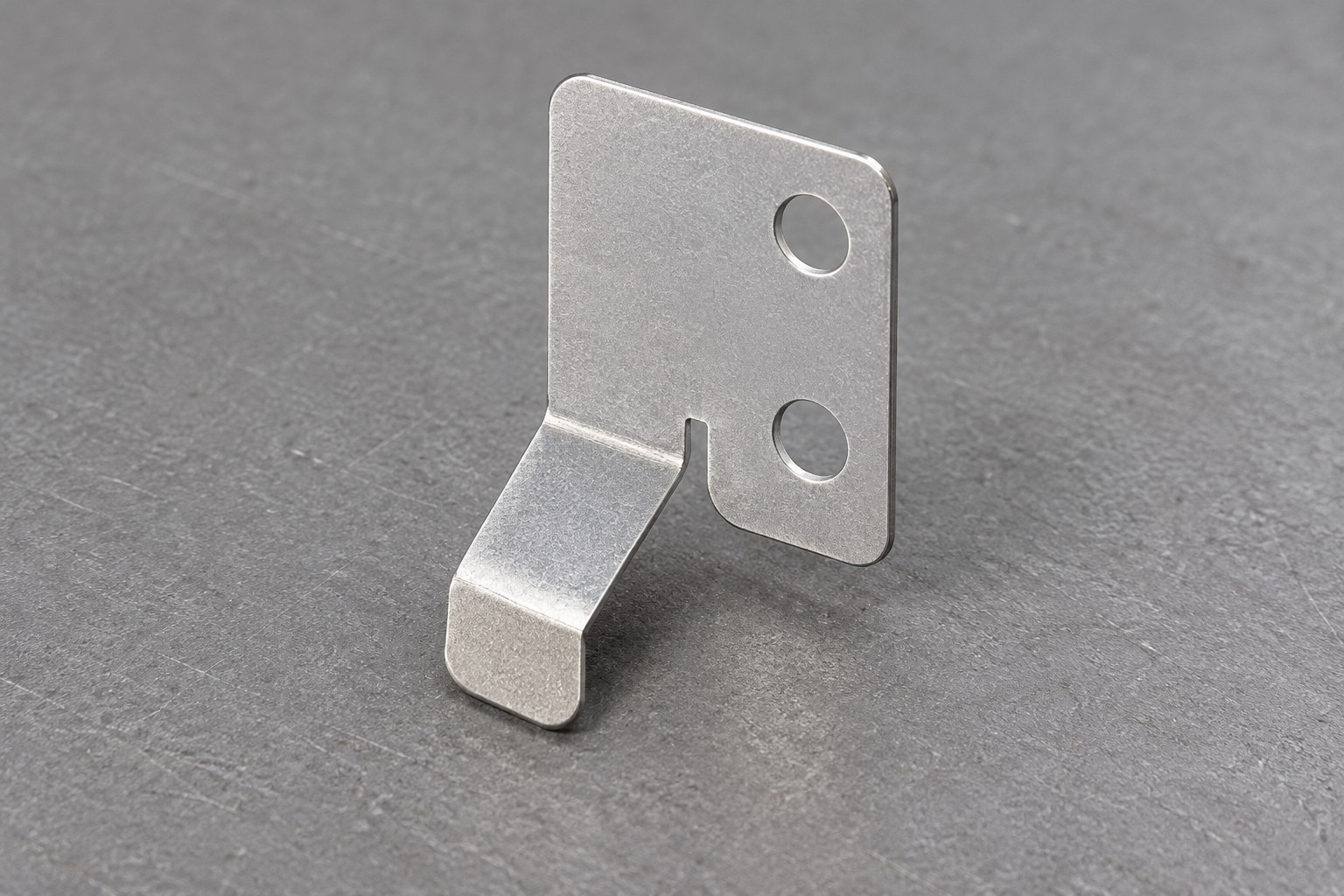

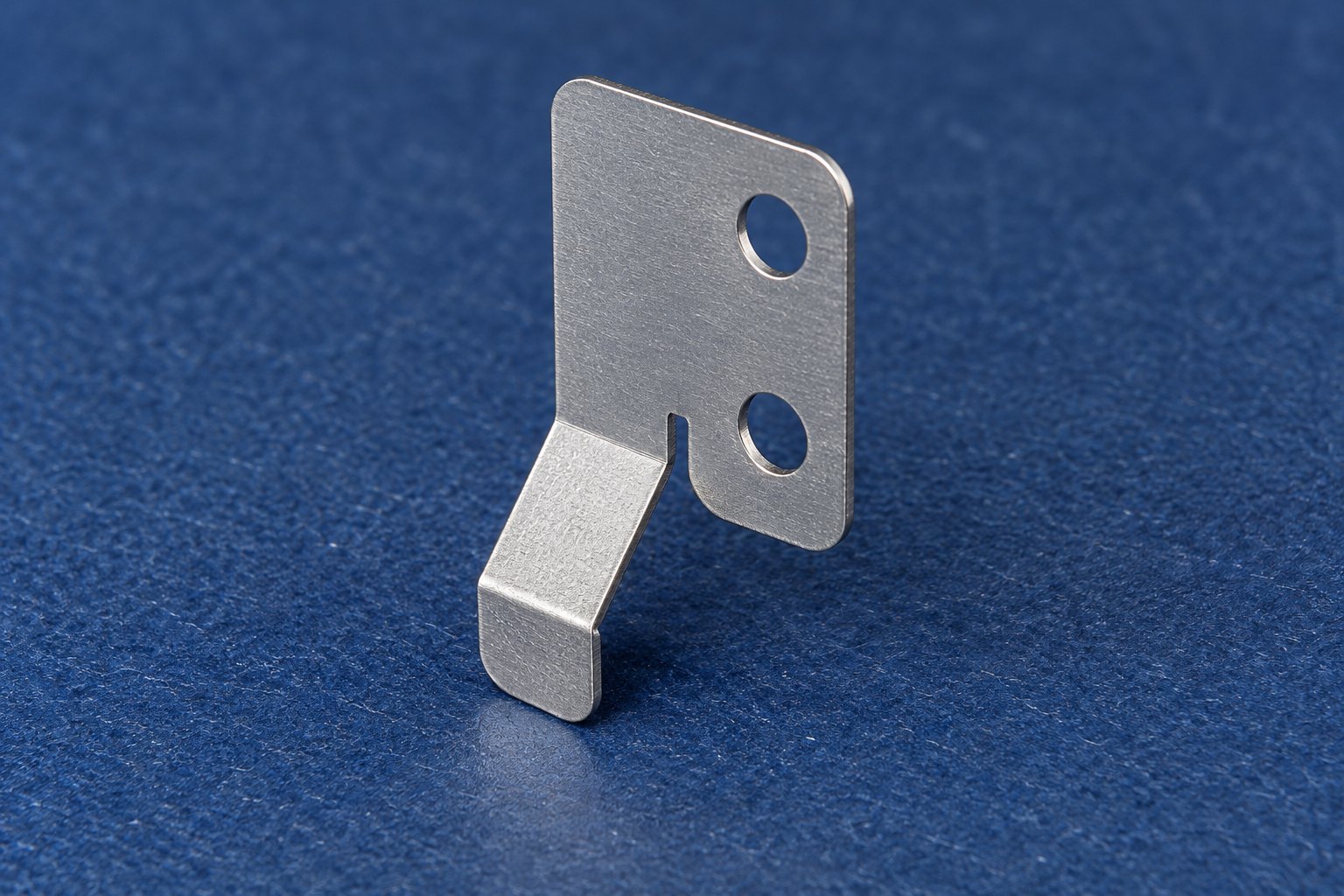

本次实际查看的模型是薄片结构，主体为带圆角的板面，两圆孔在一侧上下排列；另一侧下部通过切口形成较窄舌片，舌片有偏置弯折及圆端。名义包络为16×4.263×28.978毫米，用于说明几何比例，不是厚度公差或生产实测。模型外观也不能证明材料牌号与弹性性能。

采购面对的判断，是只对展开件进行孔位确认后再成形，还是同时约定成形后各区域的对应关系。两者可以是同一流程的不同节点，而不是二选一。若零件用于接触或限位，相关功能还应由项目资料明确，不能凭文件名或舌片外形就补写使用场景。

图纸可见数据摘要

以上为实际导入并多视图核对的模型几何。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。[来源：本次受控模型，原件及内部编号保密。]

结构关系怎样影响报价

双孔可能用于固定，但采购需要让项目工程人员确认实际作用和安装参考区域。舌片偏置后，空间位置与主体板面的关系会影响后续配合评审。不能只把两个孔和两处弯折分别列为独立作业，再省略成品状态的整体复核。

报价比较建议同时列明展开准备、孔与轮廓处理、成形安排、边缘修整、成品复核及保护包装。哪些工序适合采用何种方法，需要结合材料与受控要求评审，本文不把模型中的弯折直接写成某种设备或具体成形参数已经得到验证。

难点一：成形前后确认对象不同

展开阶段便于观察平面内的孔组和轮廓，成形后则增加舌片相对主体的位置与方向。建议工程评审分别列出两个阶段要回答的问题，避免把展开件的确认记录原样当作成品通过记录。采购应确认这两个节点由谁负责，以及发现差异后如何反馈。

复核时应说明零件采用什么支承、是否施加约束和观察哪些位置。不能用手按住舌片使其贴合某个表面，就认定零件自然状态正确；也不能反过来把未约定支承下的一次观察直接判为缺陷。先统一条件，再比较结果，才能讨论是否需要调整工艺或接收安排。

难点二：窄舌片和切口需要独立保护

舌片与主体连接区域窄，切口附近的修整、夹持和取放应避免不受控受力。建议安排与薄片形状匹配的支承，孔口和外缘两面均有可检查的观察方式；局部修边不能随意改变舌片轮廓或以反复掰动代替工艺评审。这些属于拟采取的工程措施，不是本件历史生产记录。

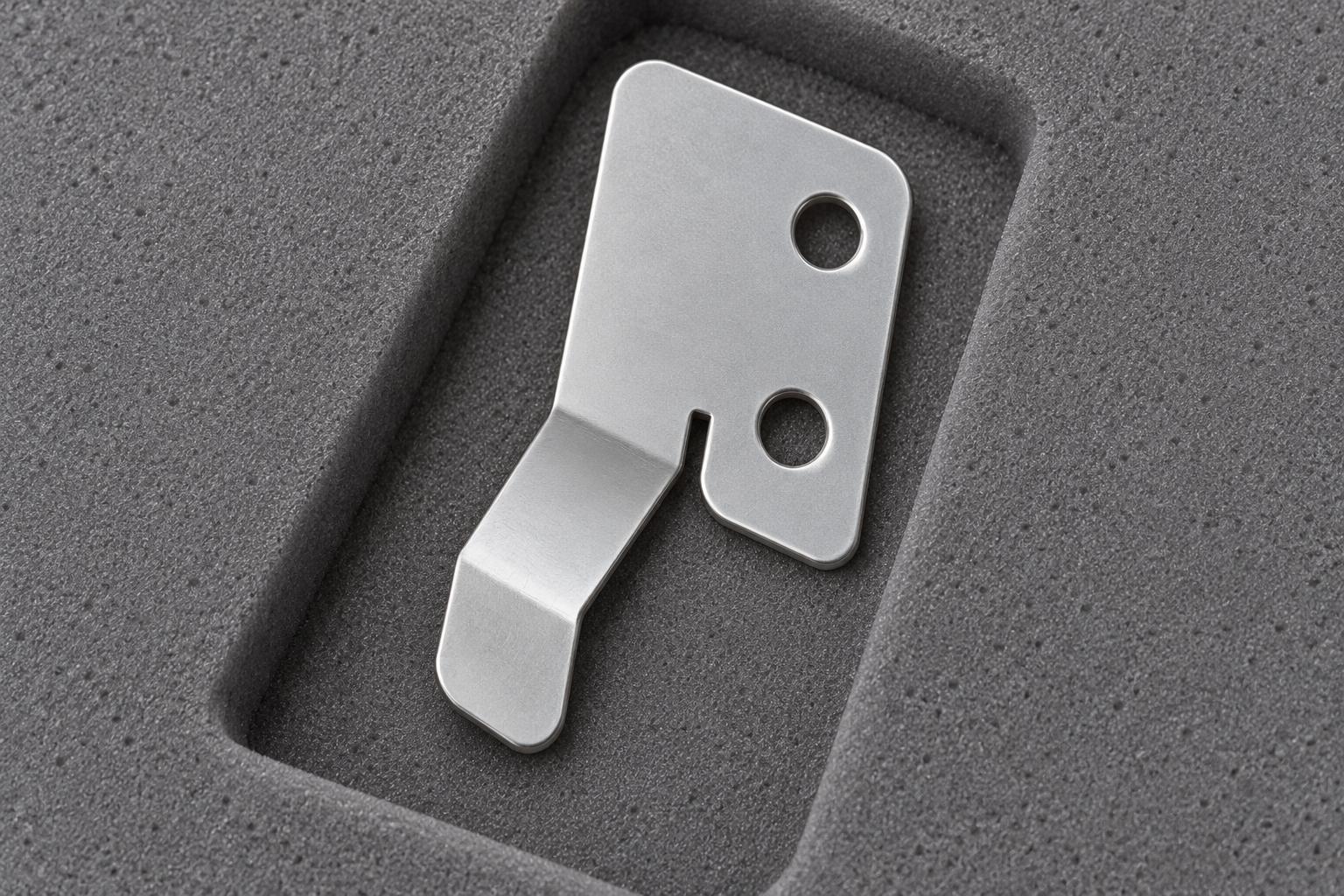

采购可让加工方解释如何接触主板面、何时释放夹持、成形后怎样取放及包装。保护方案应避免叠压在舌片或切口边上；如果需要定位槽托，先确认支承区域与取出方法。包装只用于保护，不作为几何合格或性能符合的证明。

工程师注意事项与必备加工能力

1. 资料与方向识别能力：能将双孔一侧、切口和偏置舌片对应到受控版本，复核不把镜像件当作同件。
2. 工序衔接能力：能说明展开确认与成形后复核各覆盖什么，相关记录对应同批零件，不只留一个孔位结果。
3. 薄片支承与修边能力：能解释夹持接触、切口两面观察及释放办法，修整后再看局部轮廓与相对状态。
4. 成品取放与交付能力：能设计不挤压舌片的分隔保护，并在出厂和接收时采用双方认可的状态核对。

采购应实际核验上述能力是否适合本单，不能将其直接理解为本公司已有某套专用设备或已完成该件工艺。是否涉及弹性功能，还需要独立的技术要求和验证办法，本文不凭形状承诺性能。

成品接收与采购判断

GB/T 18779.1-2022的官方目录主题为按规范判定符合与不符合，本文只核实目录信息，不引用未读条款或据此给出本件数值。来源：全国标准信息公共服务平台，GB/T 18779.1-2022目录

本公司建议在下单前明确展开确认、成形后几何与功能验证的边界。若报价仅包含展开件，不能与完整成品报价直接比单价；若采购只需展开件，也应说明后续成形与接收由谁承担。判断回到供货状态和责任，不由图片外观替代技术资料。

常见问题

展开孔位已经确认，可以省略成形后检查吗？

不能自动省略。需要按本单要求核对成形后板面与舌片的空间关系及相应状态。

两个安装孔能配上就能接收整件吗？

还需看受控资料规定的其他关系，孔能配上不代表舌片位置和边缘状态均符合。

可以根据模型把它写成弹簧材料吗？

不可以。模型几何和生成图外观不支持材料或弹性性能结论，应按受控资料确认。

包装中把舌片压平更容易运输吗？

不应擅自改变成形状态。保护方式应经评审确认，避免用挤压掩盖或改变原状态。

怎样判断两家报价是否能比较？

统一材料、展开与成品供货状态、修边、复核和包装范围后，再比较费用与交付安排。

参考来源

受控模型：实际导入并多视图核对，名义几何不代表材料或生产实测，原件保密。

全国标准信息公共服务平台，GB/T 18779.1-2022目录；仅支持标准主题与目录信息，不作为具体技术限值依据。
