六孔长板采购，首件确认不应只看六个孔是否全部存在。四角沉孔的所在面、中部两小孔的位置、孔组与外形的对应，以及释放支承后的状态，应形成同一套确认范围。小批（苏州）精密制造技术有限公司基于受控模型提出四项评审关系，帮助采购比较首件工作是否完整。本文为结构分析与工程建议，不冒称本站真实订单的加工结果。

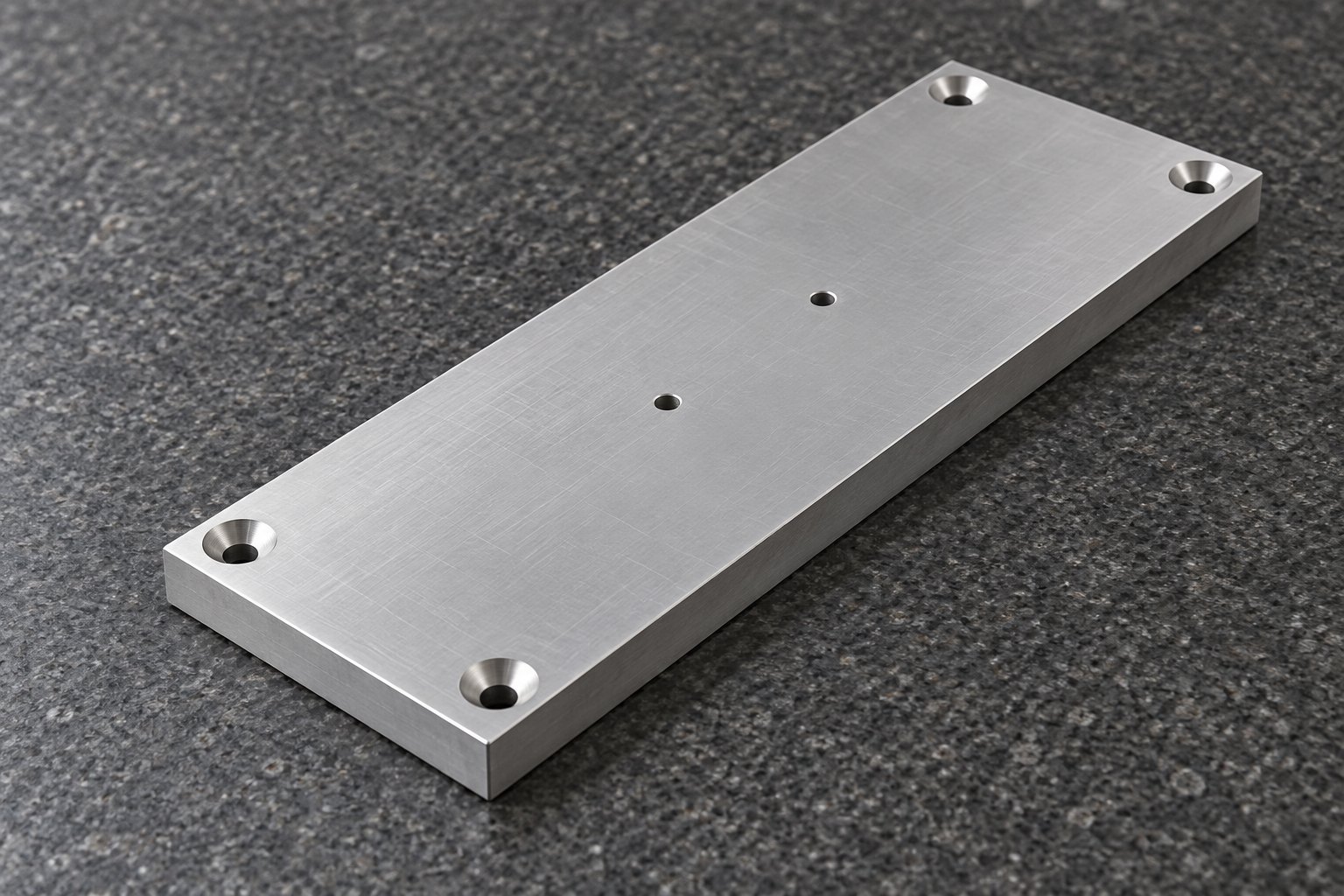

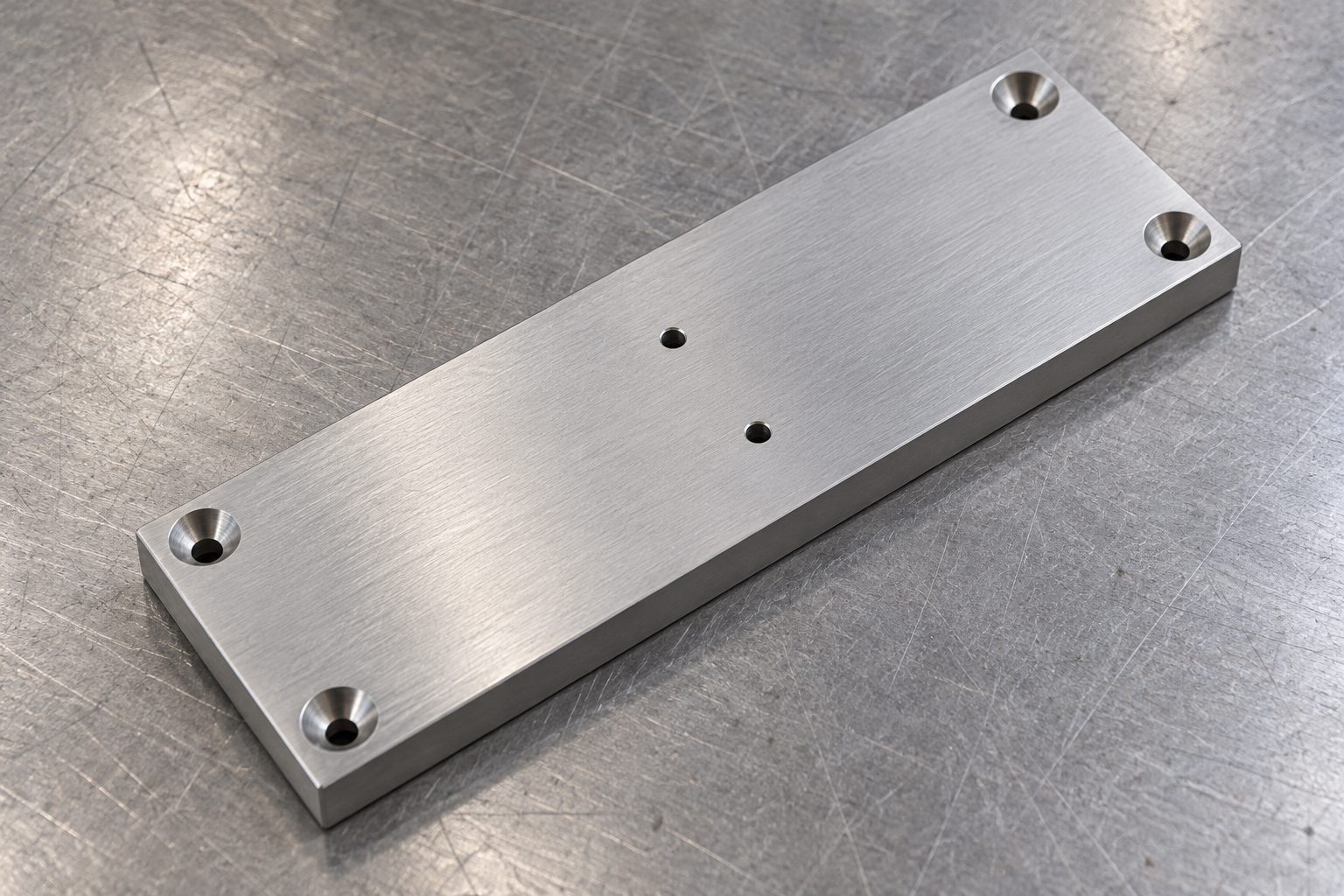

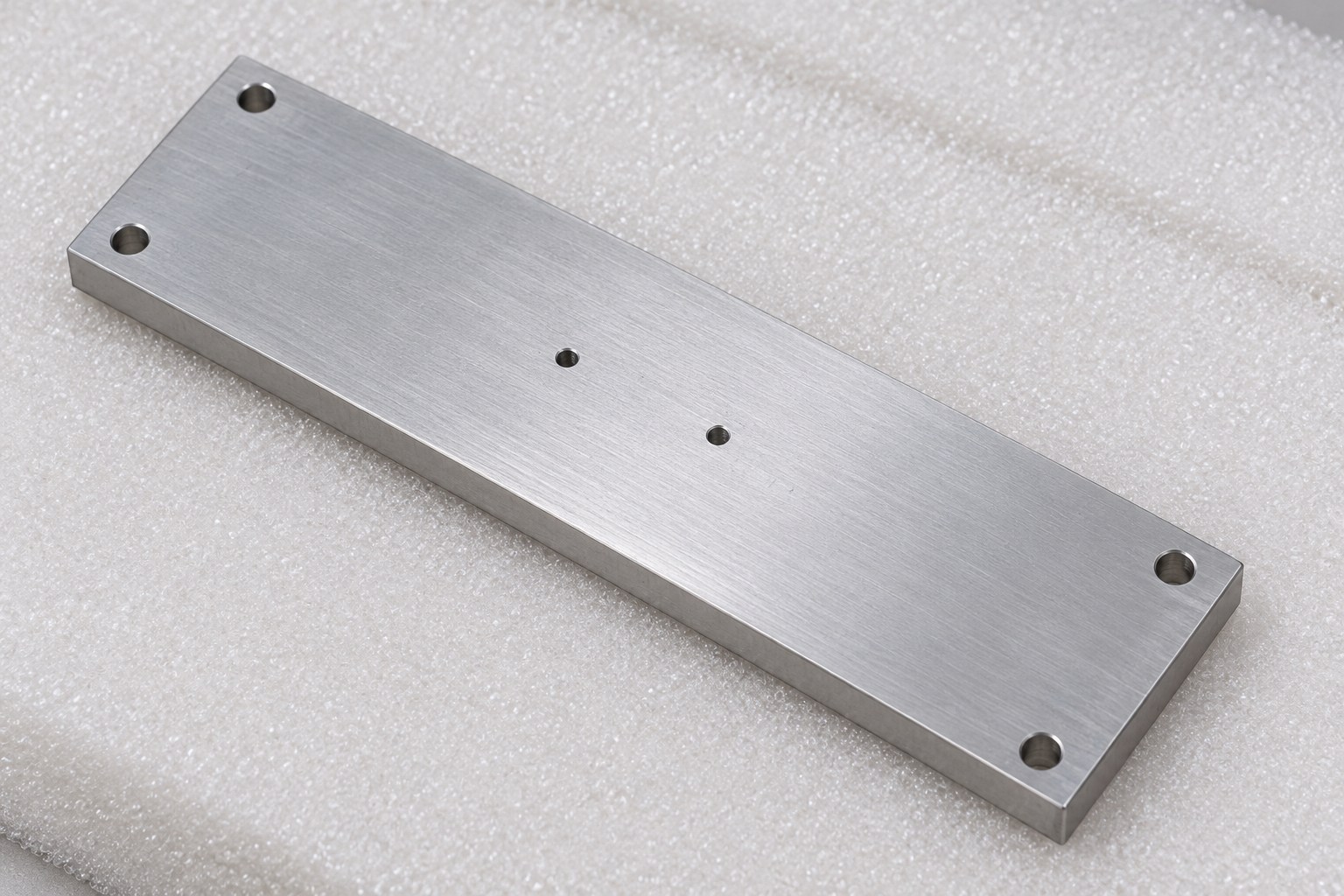

本次实际导入的模型为长矩形板，名义包络45×8×157毫米。四角各有一孔，正面孔口呈锥形沉孔，反面为较小圆孔出口；长度方向的中线上还有两处更小圆孔。两大面连续，板体没有长槽。上述内容为模型名义几何，不是材料、公差或生产实测依据。

采购需要判断，首件费用究竟包含孔口朝向、孔组关系、接收状态等完整确认，还是只提供若干独立孔径数据。两种服务不能仅因都称“首件”就认为相同。应把确认项目列入询价资料，再比较费用和反馈节点。

表中仅列已观察的结构，不从文件名判断设备用途。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。[来源：本次实际查看的受控模型，原件保密。]

若四角孔与中部孔服务于不同装配对象，采用哪一面接触、哪一组用于固定，需要设计方确认。加工方可以解释定位方案，但不能凭孔径大小推定所有功能。采购应确认首件记录是否能够对应孔组和方向，避免“六孔已查”掩盖不同类型孔口的差别。

对装可以作为补充观察，但应说明配合件版本和安装状态。能够拧上紧固件，只说明该次试装的特定情况，不能直接推导全部位置关系或成品接收通过；反过来，某一配合件装不上，也应先核对配合件和图纸，不立即扩大孔口。

建议在内部工艺与复核资料中定义正反面、长边方向和孔组编号，定位及翻面时保持同一对应。公开文章不展示内部编号，但实际作业资料应有明确索引。采购可以要求加工方说明怎样避免沉孔面反置，以及翻面后如何确认孔口与外形关系。

锥形沉孔不能与平底沉孔混作同一加工内容。具体角度、深度和配合要求仍按受控资料执行，不由生成图测量确定。若报价只写“倒一下孔口”，应继续核对其是否真正覆盖图纸对应的沉孔工作，不能让模糊名称替代技术确认。

长板复核时，支承位置和约束方式应与接收要求相适应。建议区分加工夹持下的检查与卸夹后的成品复核，观察是否因接触条件不同产生差异。中部小孔还应逐一核对孔口两侧，避免只看四个较醒目的沉孔而遗漏小孔修边和清理。

工序方案可采用适当支承、分步复核和受控修边，但具体方式应由加工评审确定。采购需要的不是供应商背诵某一种路线，而是解释风险、措施和验证之间如何衔接。所列建议不表示本件曾采用某种专用夹具、固定参数或取得特定合格率。

四项是本件采购应询问的评审能力，是否适配需看具体方案和可核实记录，不凭机床轴数或口头承诺认定。

GB/T 18779.1-2022在全国标准信息公共服务平台列为现行推荐性标准，主题是按规范验证合格或不合格的判定规则。这里仅确认目录信息，不将其当作本板公差、沉孔尺寸或复核公式的条文来源。来源：全国标准信息公共服务平台，GB/T 18779.1-2022目录

本公司建议首件确认资料逐项对应上述四种关系，并注明确认后能放行哪些后续工作。交付包装保护两大面与孔口，方向说明通过订单资料传递，避免临时刻字损伤功能面。采购比较首件费用时，还应核对差异复核、反馈及后续变更的范围，不能只比一笔首件单价。

还需确认孔类型、所在面、相对位置与接收状态，是否完成以双方约定的确认范围为准。

应根据受控资料确认工作内容，不能仅因两者都有斜面就视作同一供货范围。

不能凭外观猜用途。应按设计要求确定复核项目，先确认功能及接收边界再决定。

需要核对约定的接收状态。夹持检查不能自动替代释放后的成品复核。

不可以。生成图为结构说明，具体尺寸、材料和工艺要求仍以受控图纸为准。

· 受控模型：实际导入及多视图核对；名义包络不是生产实测，原图及内部编号不公开。

· 全国标准信息公共服务平台，GB/T 18779.1-2022目录：仅使用名称、主题和现行状态。
