六孔薄连接板采购：两处锥形沉孔之外，背面浅凹带是否包含在报价里？

2026-10-23 案例分享

这款薄连接板正面有两处锥形沉孔和四个小孔，背面还有跨越中排孔的浅凹带。采购比较报价时，应同时核对孔口形式、背面去料、支承与双面修边，不能只按六个孔计价。小批（苏州）精密制造技术有限公司从受控模型结构提出下单与接收建议，不以图纸来源宣称本站完成过该订单，也不补写未知材质、设备或加工结果。

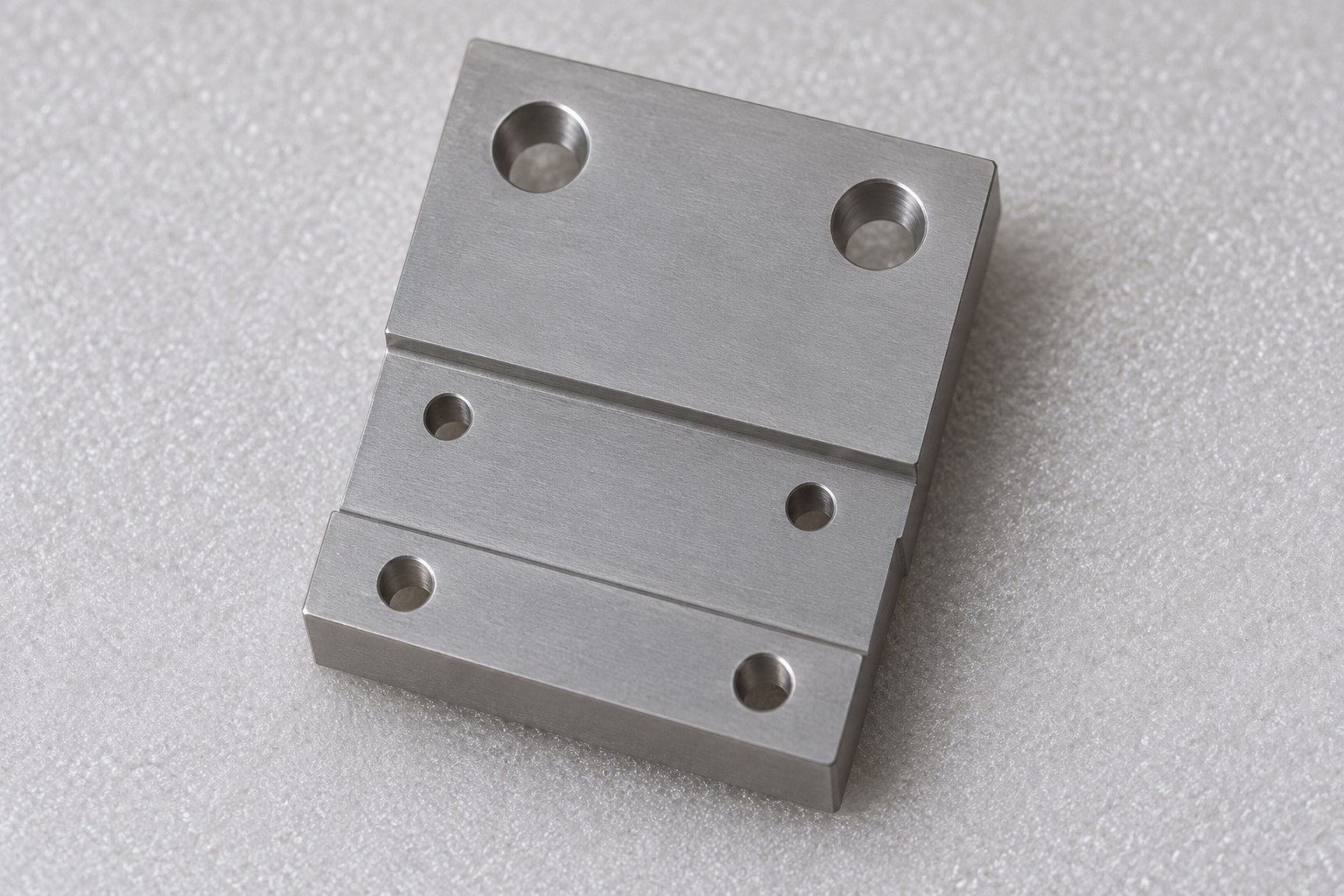

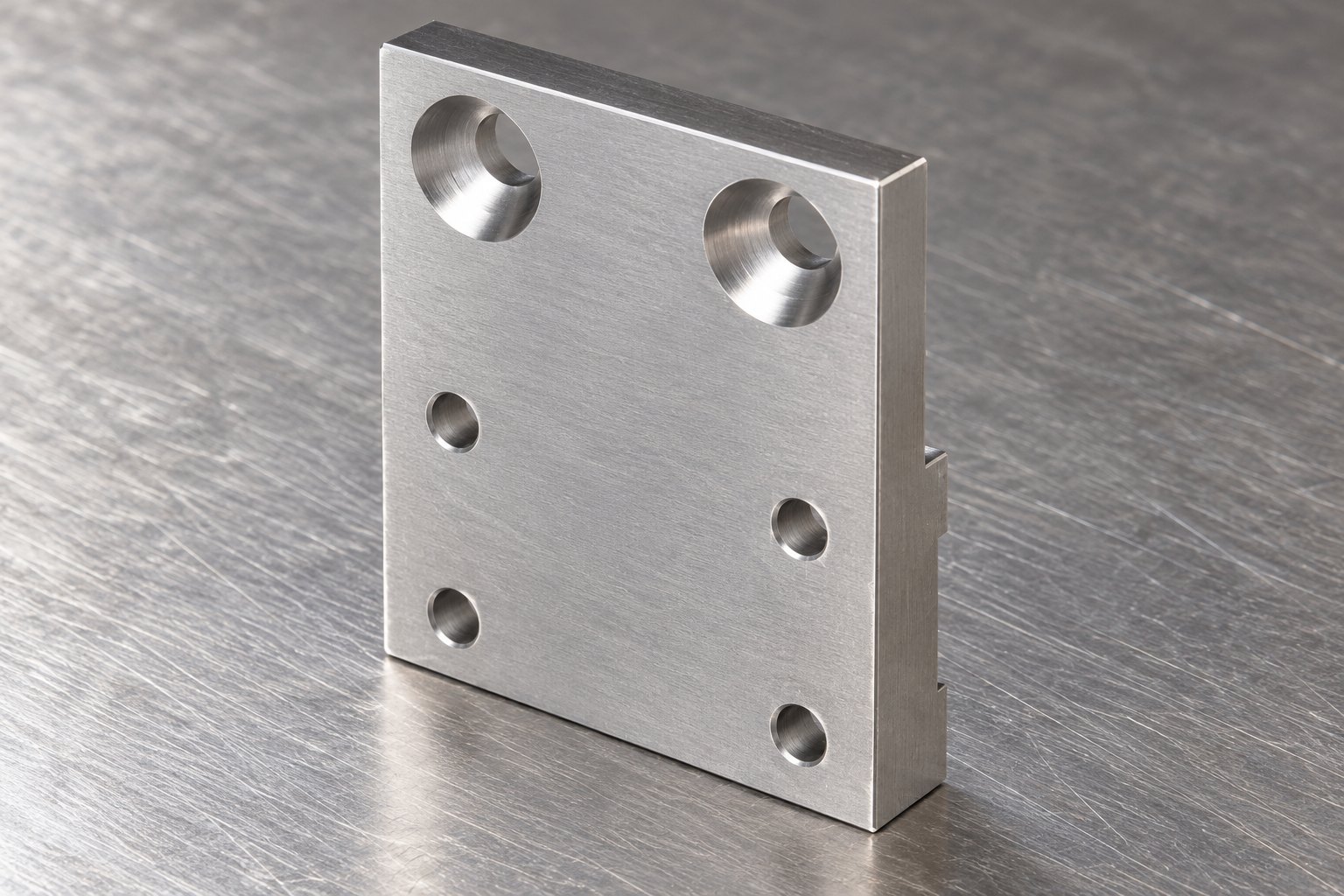

实际查看模型，六个孔轴按三排两列布置，上排孔在正面带锥形孔口，中下两排为小孔。背面中段的横向浅凹带穿过中排孔所在区域，背面上排则可看到对应的小孔出口。正反特征组合，使“六孔板”这个名称不足以定义完整加工范围。

若它用于连接与安装，锥形孔口可能与紧固件头部空间有关，凹带也可能参与避让；这些用途均需装配资料确认，不能只看结构就认定。采购应请技术方明确安装方向、接触区域与关键配合，把需要加工方负责的内容对应到有效图纸，而不是靠样图补足口头要求。

来源为实际导入的客户提供受控模型。名义包络不代表公差或成品实测，配图颜色不证明材料。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

采购资料应保留孔口形式的差别。供应商若将两处锥形沉孔按普通钻孔或圆柱沉孔说明，其报价依据就需要澄清。对本件而言，只核对上排孔是否贯穿，还不能证明孔口几何与使用要求相符；也不能拿任意一颗螺钉试放，就代替图纸要求的确认。

建议在方案中说明锥形孔口由哪一面加工、如何与小孔对应、怎样检查其形状和位置。具体角度、直径或工具参数不能从示意图片读出，需依据受控要求确定。采购可以核对复核项目是否覆盖孔口，而不必索取供应商全部程序；外观照片只能作为补充沟通资料。

薄板背面存在高低区域，若夹持或测量支承位置没有避开相应变化，观察到的状态可能不能直接比较。这里不是断言本件已变形，而是提示采购把支承和复核方式列为评审问题。需要让供应商说明翻面后怎样识别接触区域，是否把凹带底部误当成原平面使用。

工程建议可从充分支撑、受力位置、去料顺序和卸夹后观察四方面讨论。对局部较弱的薄板，不宜仅凭夹紧时的平整外观判断交付状态。吴宝海等2021年综述摘要将弱刚性及装夹与变形、振动控制联系起来；此处只引用定性认识，不照搬其对象或结果。来源：《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》。

采购需明确检查是在自由放置、规定支承还是装配约束下进行，相关选择应与设计要求一致。若两家供应商分别按不同状态报价，即使尺寸项目名称相同，也不能直接视为同一服务。必要的支撑、换面确认与复核工作，应在下单前纳入范围，不在到货后追加成隐含要求。

中排孔与凹带位于同一区域，修边时既要处理孔口，也要保留受控的高低面关系。笼统要求“六孔全部倒角”可能误改本来不同的孔口形式。建议把上排锥形孔口、四个小孔的正反出口、凹带边和板外轮廓分别列为观察对象，确认允许修整的范围。

清理后可按有效资料逐项复核，不用触摸顺滑代替几何判断。包装应避免薄板互相叠擦或在运输中受到局部挤压；若使用隔片，需说明拆包和拿取方式。上述均为本件结构对应的建议，并不是关于某次历史订单已采取措施或取得成效的说明。

小批（苏州）精密制造技术有限公司建议按六孔、锥形孔口、背面凹带、修边、支承及复核分项确认。加工方能说清这些项目及相互关系，比单纯列出机床名称更有助于判断是否适配。必备能力是本单需要核验的条件，不等于未经证明的设备或订单实绩。

接收可先核对版本、方向与数量，再检查孔组、锥形孔口及凹带关系。首件意见要写清接受项目和检查状态，不能将“装上了”扩展为全部要求通过。出现差异时保留原件与过程资料，未经技术确认不自行扩大孔口或磨薄接触面。

不能。锥形孔口、背面浅凹带及受控位置关系仍应按约定复核，试装只覆盖其中一部分。

应请供应商明确包含范围及复核方式，不因报价写了铣削，就默认所有背面特征都已覆盖。

不能只按外形大小决定。本件有薄区与高低面，仍应结合材料、工艺和检查要求评审支承。

不能。图像的银灰色只用于结构展示，材料依据应来自受控图纸及本单确认资料。

先对齐双面结构、孔口形式、交付状态、修边及复核，再比较费用与节点，避免买到范围不同的方案。

客户提供受控工程模型，已实际多视角读取，公开隐去项目与原图号。

吴宝海等，2021年，《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，机械工程学报57卷17期21—34页；官方检索摘要层级，不作为本件工艺参数或加工实绩证据。
