三孔双面连接板采购：只按孔数比价，为什么会漏掉正反面加工？

这款连接板有三个贯穿方向一致的孔位，但正面上下两孔与背面中孔的孔口形式不同，正面中段还带横向浅凹带。采购若只写“三孔板”，就可能遗漏换面定位、沉孔和接触区域复核。小批（苏州）精密制造技术有限公司建议先统一双面特征与接收范围，再比较加工报价。本文基于受控模型作结构分析与工程建议，不将模型来源解释为本站已完成订单的实绩。

从结构进入采购问题

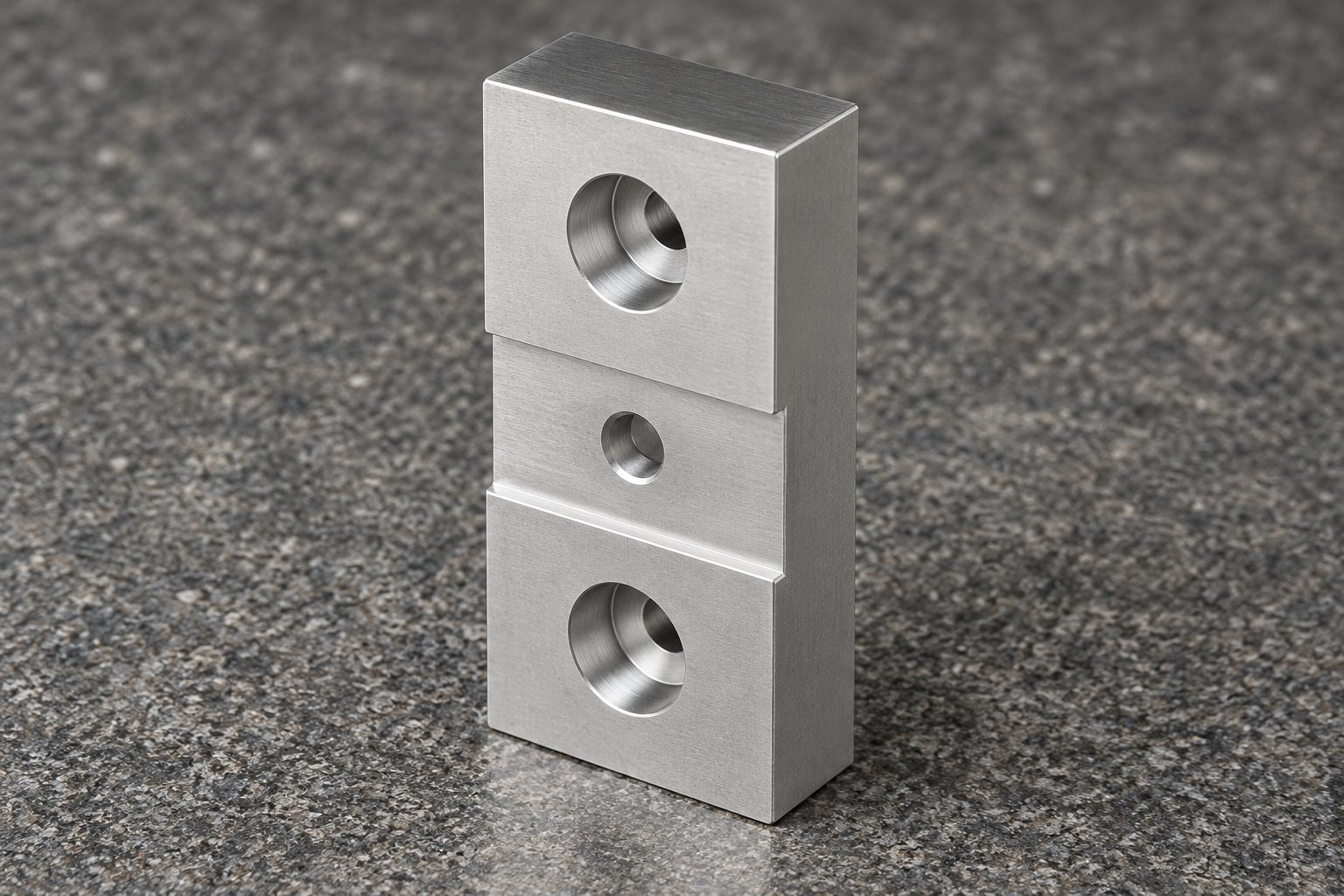

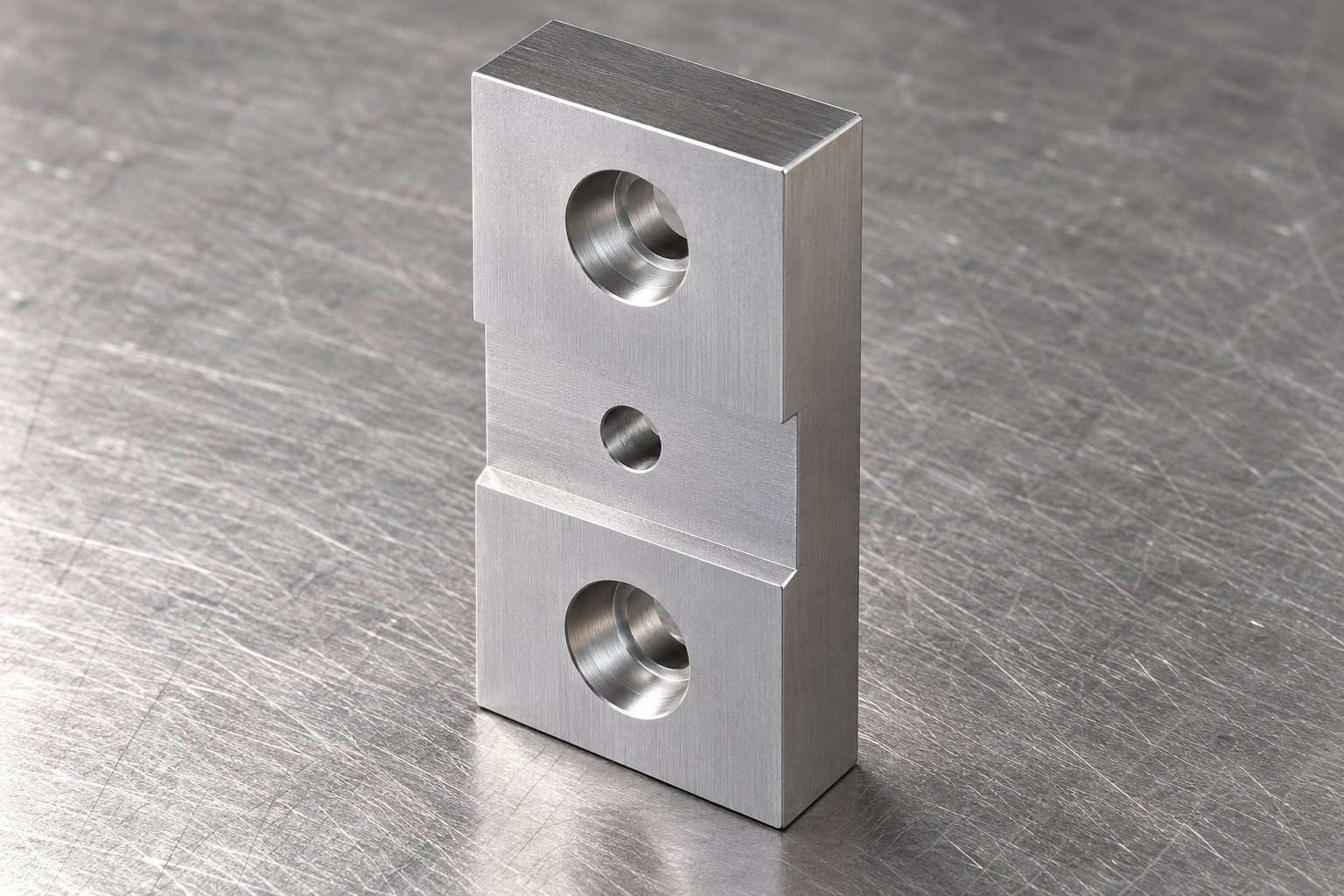

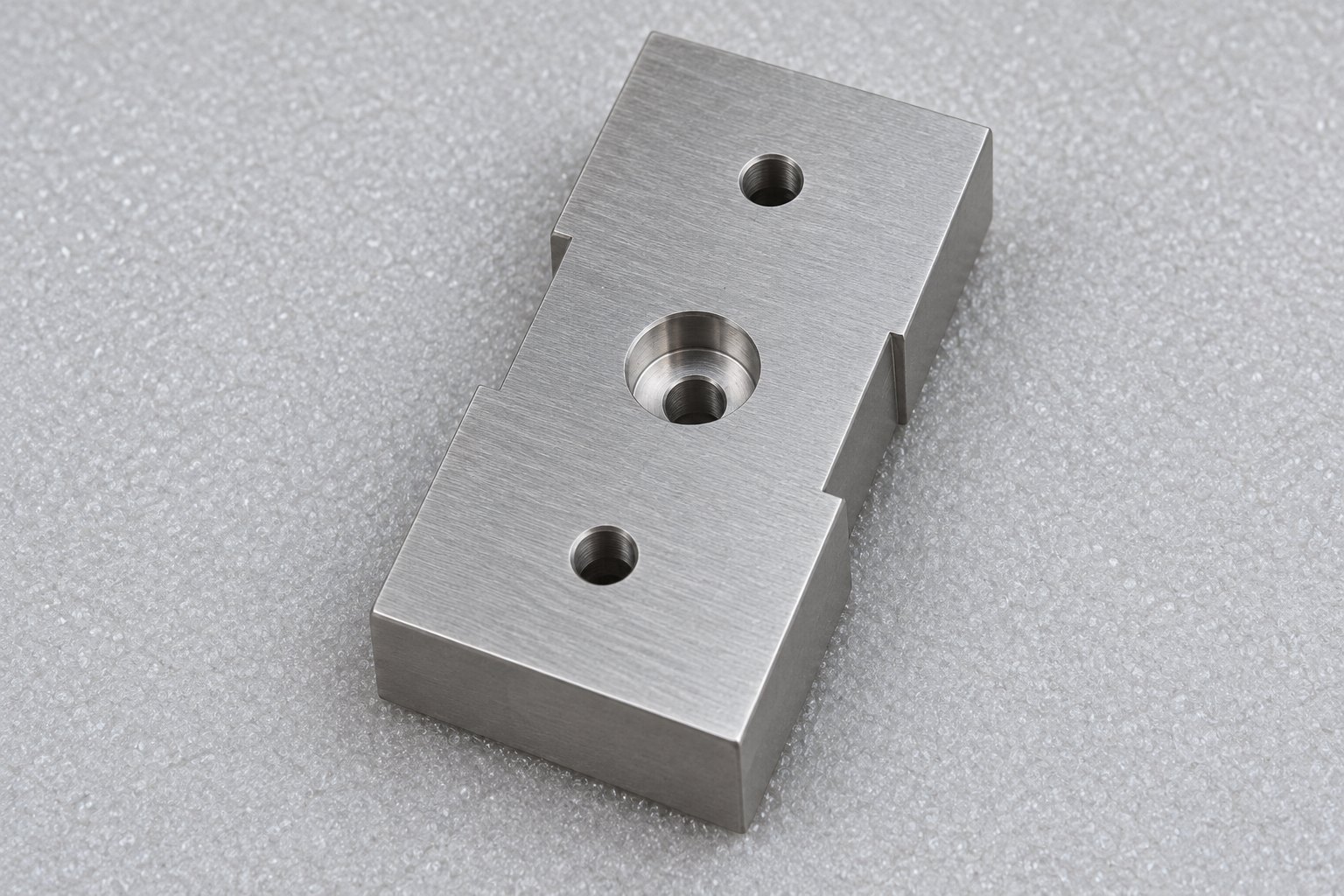

实际查看模型可见，正面上、下孔带圆柱沉孔，中间孔位于浅凹带内；背面则是中孔带圆柱沉孔、上下面孔为对应的小孔出口。外轮廓为矩形。孔轴数量相同，不代表两面的作业可以互相代替，更不代表把任意一面朝外都能满足装配需要。

若该板用于连接两侧部件，螺钉进入方向、头部容纳位置与接触区域需要由装配资料确定。本文不凭外形确定具体设备用途。采购可以让工程方在脱敏示意上说明正反方向和关键面，把装配要求转成可报价的结构范围，而不是仅向供应商报一个长宽厚和三个孔。

图纸可见数据摘要

来源为实际导入查看的客户提供受控工程模型，表中尺寸仅为模型名义几何，不是生产实测或公差。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

难点一：双面孔口不能用同一面照片验收

本件容易被简化成三个相似通孔，但沉孔分布实际上跨越正反两面。若作业资料只展示正面，背面中孔可能没有进入复核范围。建议加工方案分别列出正面上下孔和背面中孔，说明换面前如何保留方向信息、换面后怎样确认位置，而不是靠操作者记忆识别。

采购不必要求供应商公开全部编程细节，但应能得到对应本件的定位说明与双面检查安排。尺寸复核记录可按孔位和所在面对应，避免记录里只有三个孔径、无法判断测了哪个沉孔。若报价只列钻孔，应继续核对沉孔作业、换面与修边是否另计，不因总孔数少就默认包含。

难点二：中段浅凹带影响接触与检查方式

浅凹带不是贯穿窗口，中间仍有实体与孔口。若它用于避让或分区接触，周围平面与凹带底面的关系需要结合实际装配确认。加工方建议的夹持位置不能简单跨在高低面上，否则接触状态可能与设计预期不同；本文只提示需评审，并不宣称本件已经发生夹伤或变形。

可在方案中说明支承面、受力方向和换面后的复核位置；测量时区分凹带底面与相邻平面，避免把不同高度区域当作同一个基准。对于局部较弱的结构，装夹与支撑值得事先讨论。吴宝海等2021年综述摘要讨论了弱刚性、装夹和加工稳定性的关系；这里只借用定性认识，不套用其试验条件或参数。来源：《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》。

难点三：孔口修边要保留原有几何

三孔在不同表面上进出，凹带边缘还会与孔口靠近。建议明确修边的对象和允许方式，不用“全部修圆”替代受控要求。过度修整可能改变孔口支承或局部接触；是否允许以及允许范围，应由本单图纸与工程评审确定，而不是凭生成图判断。

方案可将外轮廓、沉孔口、通孔出口和凹带两侧边分别检查，并安排清理后再观察。采购应确认双面清理、拆包后的观察状态与过程记录属于谁的工作，避免只接收一个看似光亮的正面。生成配图仅展示结构，不证明清洁、粗糙度或任何表面处理已经符合要求。

工程师注意事项与必备加工能力

1. 正反方向：需具备双面特征识别与工序资料控制能力，复核上下沉孔与背面中孔的对应关系，不以孔数代替方向确认。
2. 定位衔接：需具备按受控基准建立换面定位的能力，检查孔组与外形关系，确认复核方法能够覆盖两面的加工结果。
3. 高低接触面：需具备避开不适当夹持区域、安排支承的能力，对凹带底面和相邻平面分别按约定位置复核。
4. 修边与保护：需具备受控去毛刺和双面观察能力，检查孔口、凹带边与外轮廓，包装时隔开容易互相碰擦的表面。

报价与接收怎样闭合

小批（苏州）精密制造技术有限公司建议将询价范围写成双面孔形、浅凹带、外轮廓、修边及复核的组合。相关加工服务范围不等于本件历史过程证明；本单能否承接，仍应以有效图纸、材料和接收条件评审为准。采购比较的是同一结构与同一交付状态，而不是比较一句“三孔板加工”的总价。

到货先核对版本、数量与正反面，再按约定复核孔形和相对关系。试装可以作为装配观察，但不能替代未覆盖的尺寸项目。若发现方向或孔口差异，应保留零件和记录，不在责任未确认前自行修磨；包装与异常处理办法也应在下单时说明。

常见采购问题

1. 三个孔都能穿过，是否就可以接收？

不可以据此覆盖全部项目，还应检查沉孔所在面、孔组位置、浅凹带与接触关系。

2. 正反面能否使用同一张复核记录？

可以在一份记录中管理，但应清楚区分面、孔位和项目，不能只填三个无对应关系的孔径。

3. 浅凹带可以直接省略吗？

不能由采购或加工方自行省略。是否变更需由有责任的技术方确认，并同步有效资料和报价。

4. 模型包络能作为成品公差吗？

不能。24×10×50毫米只是名义几何，成品接收按受控图纸与双方确认的方法执行。

5. 选择这类连接板加工方，先看什么？

先看其能否解释双面孔口、换面定位与复核安排，再比较完整报价，不只按孔数判断。

参考来源

客户提供受控工程模型，实际导入多视角读取；公开隐去内部图号与项目身份。

吴宝海等，2021年，《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，机械工程学报57卷17期21—34页；本次核验官方检索返回的摘要与作者信息，非全文，不移植定量结果。
