双横孔方杆采购：两孔能穿过，为什么还要核对沉孔所在面？

双横孔方杆即使能穿过螺钉，也不代表供货范围和装配方向已经确认。本案例模型有两个横向孔，一侧入口形成圆柱形沉孔，采购需核对沉孔侧、孔组相对端部的位置以及安装接触面。本文图纸来源于莱图加真实加工案例，涉及客户及项目的保密信息不予披露。小批（苏州）精密制造技术有限公司围绕该案例分析比价与接收方法，工程建议不等于历史工序记录。

先识别结构，再判断能否直接比价

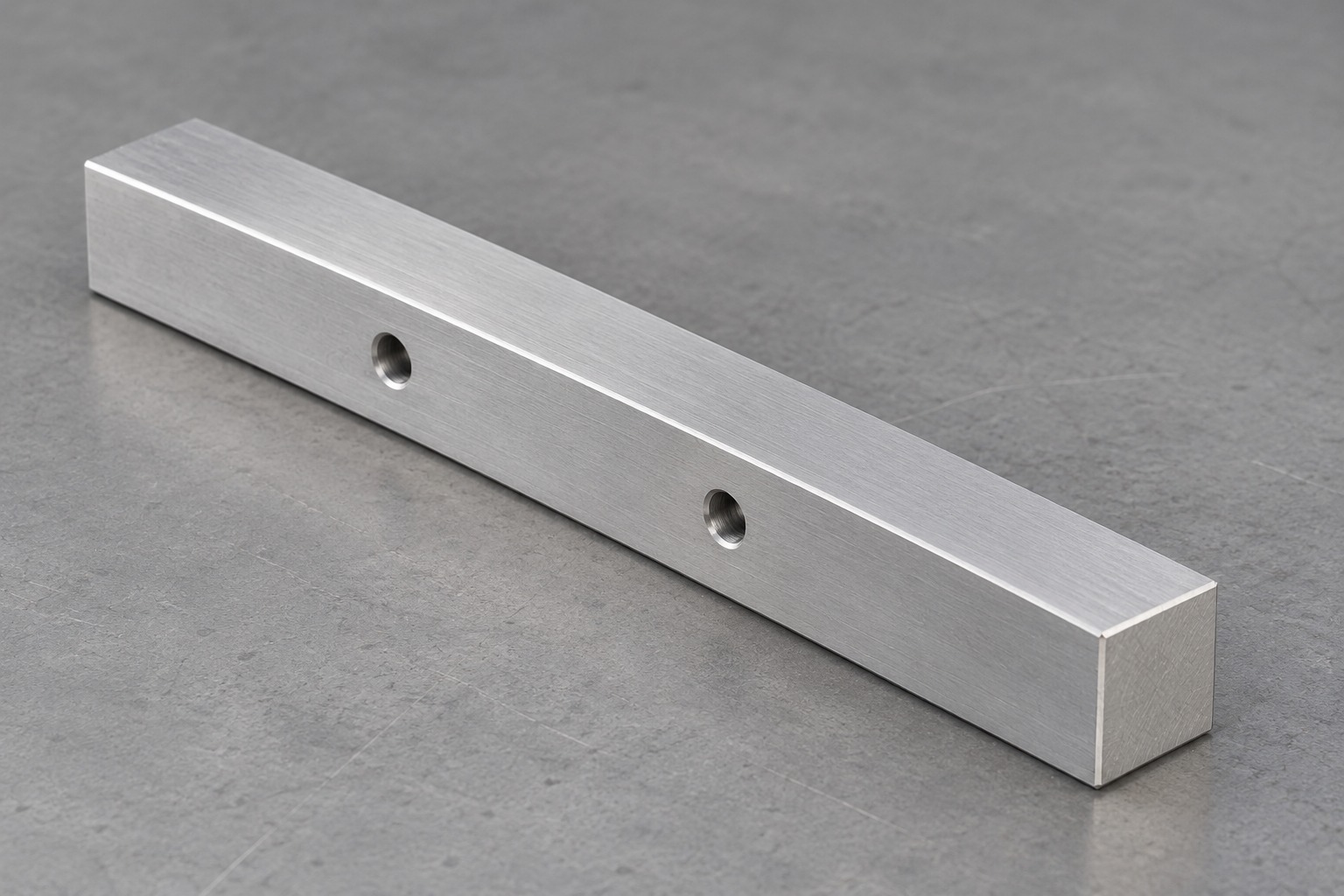

实际读取模型可见长方杆外形、两处横孔和一侧的两处扩大孔口；两端为封闭端面。模型名义包络约12×12×100毫米，并非实测尺寸或公差。方杆截面接近方形，换向后外形看起来相似，因而孔口所在面和端部方向需要说明，不能只在报价中写“两孔方杆”就认为各方理解一致。

图纸可见数据摘要

尺寸为本次模型名义几何，不作为材料、表面质量或成品实测依据。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。[来源：客户提供工程图纸可见标注及模型几何读取]

难点一：相似外形容易掩盖方向差别

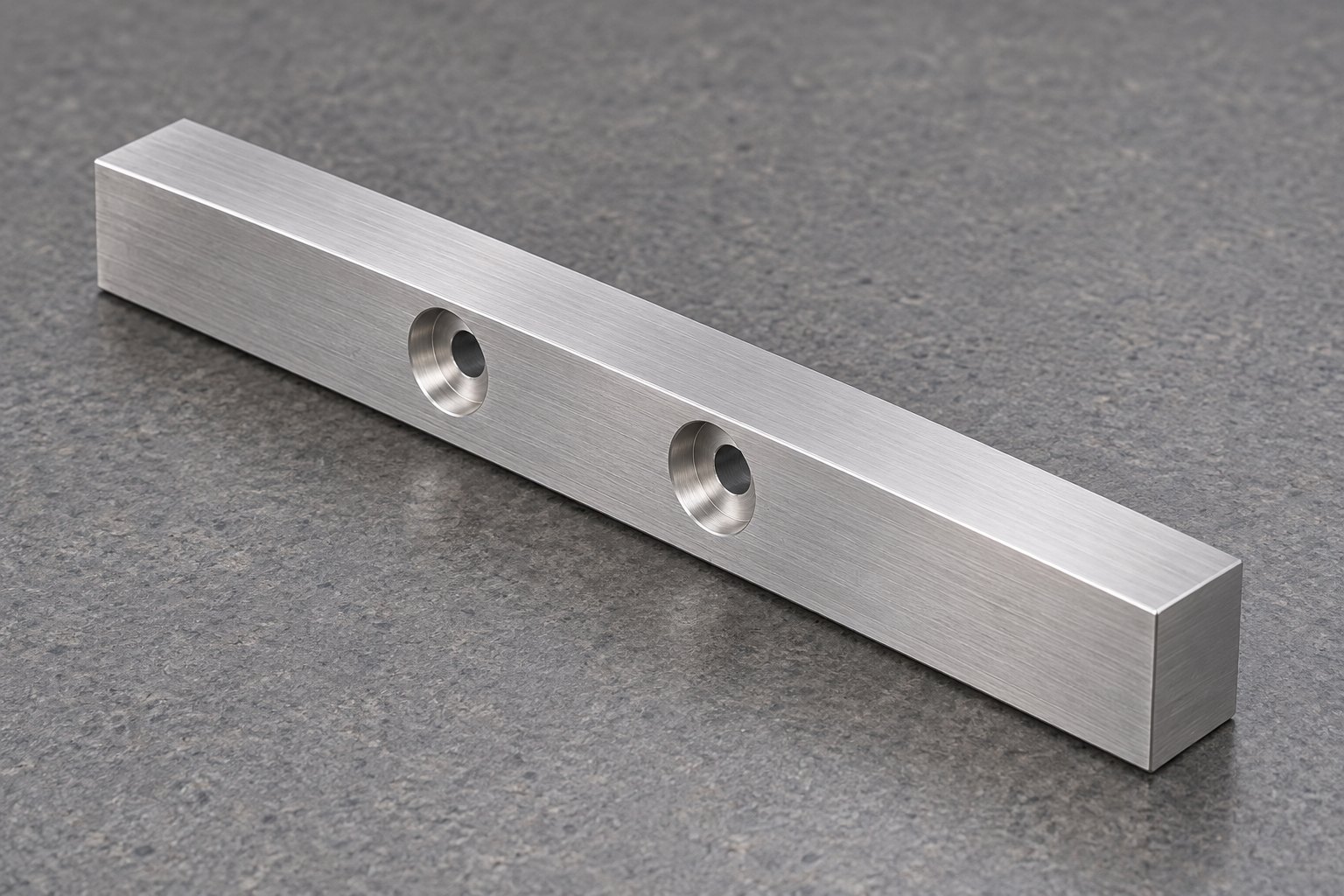

方形截面让零件换面后仍像同一根方杆，但沉孔只能在指定一侧形成对应连接关系。如果采购仅提供一个方向的图片，接收人员可能看见两个小孔就开始判断，而没有核对背面的沉孔。建议询价资料明确主观察面、沉孔侧及端部参照，避免在加工和接收中各自选择方向。

莱图加工程师视角的应对建议是先建立可追溯方位，再安排孔组。需要换向时，说明如何保留定位关系；复核时同时看两侧孔口与对应台肩。公开模型不足以证明历史采用何种夹具，因此这里只提出待本单确认的方案，不编写既往生产细节。

难点二：能穿过不代表台肩关系满足

通孔可以穿入连接件，主要支持某一状态下的可装入判断；沉孔的入口、台肩和深度关系，还可能影响连接头部的接触与突出情况。若用于相应连接，应由受控资料确认这些要求。采购不应把螺钉头能放入就扩大为接触面积、位置和尺寸均已符合。

建议加工方分别说明通孔、沉孔和台肩的加工与修边范围，再确认复核方法是否能进入相应区域。工信部2025年计量意见强调制造全过程量值准确，本文据此说明复核基础的重要性，不从文件推导本件孔径、公差或检验数量。来源：工业和信息化部，工信部科〔2025〕132号。

难点三：孔组位置要有共同参照

两个孔分别合适，并不能自动说明它们与端部、侧面以及彼此之间的关系满足配套需求。采购应请加工方解释采用哪个接触面和哪一端作为评审参照，随后以受控图纸规定为准统一复核。这里所说的参照是沟通与工艺建议，不是在公开文章里替图纸添加新的基准要求。

可考虑在能够保持相对关系的装夹状态下安排孔组，也可按不同工序加工，但都应说明换向误差如何控制和验证。若供应商只回复机床精度高，仍不足以解释本件方向与孔组如何闭合，采购应进一步要求具体到该零件的定位和复核说明。

莱图加相关经验与本单验证

用户确认莱图加加工过本案例所示的方杆类零件，相关经验可作为讨论孔组、沉孔方向与换向关系的基础。公开资料没有历史工序、刀具、材料或结果，因此不能据此宣称某种方案已经带来特定精度。对于新的采购批次，仍需按本单数量、资料和交付条件评审。

工程师注意事项与必备加工能力

1. 方向识别：关注方截面外形与沉孔侧的差别，需要能建立稳定方位与换向关系的能力，复核两侧入口与端部参照一致。
2. 台肩处理：关注沉孔入口、内部台肩及通孔交界，需要相应孔加工和去毛刺能力，按资料确认深度、接触和边缘状态。
3. 孔组关联：关注两孔与端部及侧面的关系，需要定位和相对位置复核能力，避免只量独立孔径而遗漏整体关系。

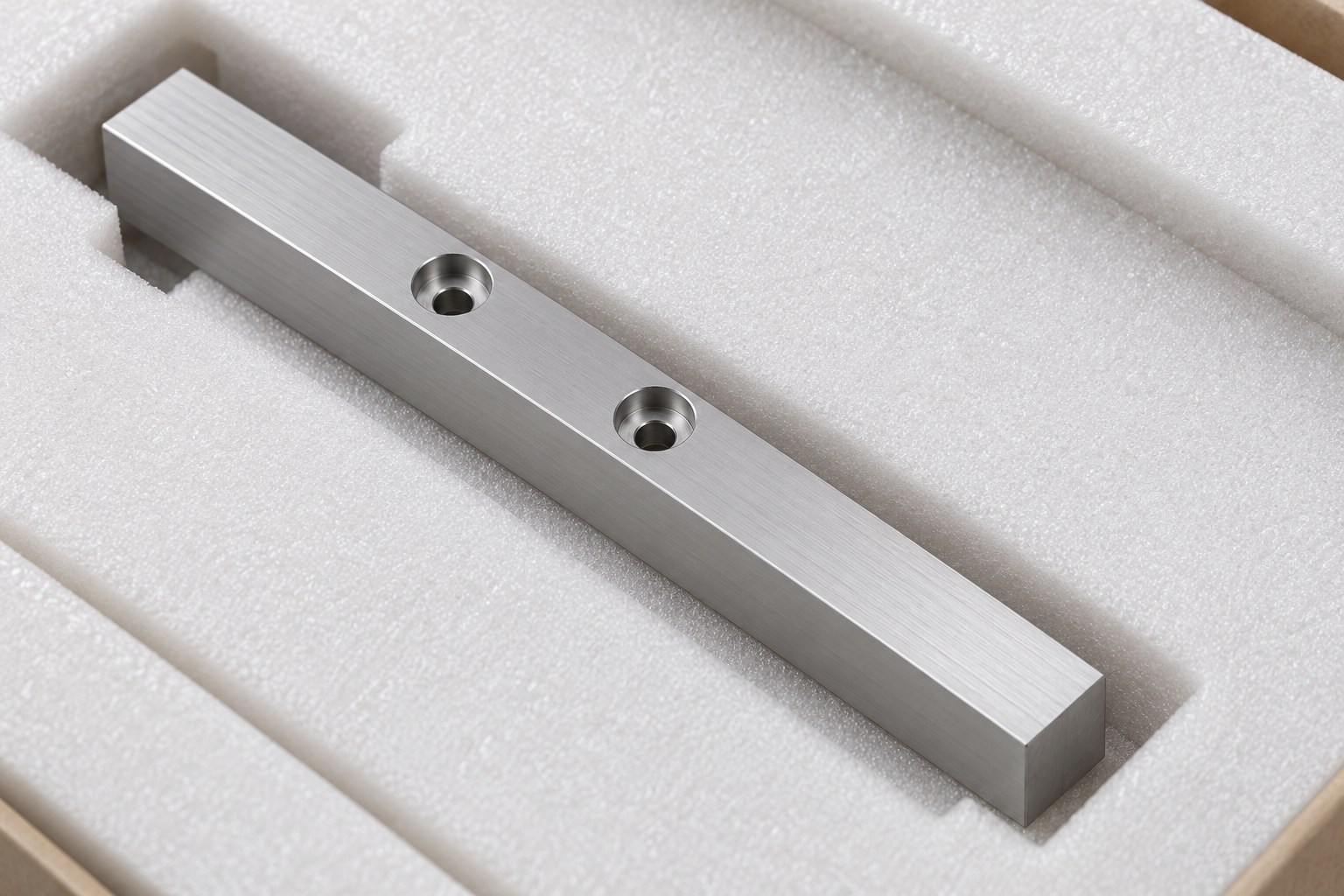

4. 表面保护：关注长向接触面和沉孔台肩，需要合适夹持、清理与包装能力，卸载后观察夹痕、残屑和入口损伤。

这些条件用于采购核验，不将所需能力直接写成某套企业设备已经获得证明。

接收与报价应怎样对应

接收时先核对方位，再按受控资料检查孔组、台肩及接触区，随后处理清理、包装和数量。报价中应涵盖相应复核与修边，不要到货后才讨论沉孔是不是额外要求。能够在同一方位和供货范围下说明方案的报价，才有比较基础；便宜不便宜应建立在完整工作范围一致之后。

常见问题

两个孔都能穿螺钉，为什么仍不能直接接收？

还需要按约定核对沉孔侧、台肩、孔组位置和其他受控要求，试穿只支持局部判断。

方杆翻过来外形一样，方向还重要吗？

有扩大入口的一侧与另一侧不同，应按本件资料确认安装与复核方向。

名义包络能用来推算孔距吗？

不应这样处理。孔距与位置关系按受控资料确认，公开名义包络只帮助理解外形。

可以把通孔与沉孔分别外协吗？

可以讨论，但要明确定位交接、责任和复核范围，不能只将两道工序的单价相加。

双横孔方杆加工采购应怎样核验供应商？

让其具体说明方位、换向、台肩加工与孔组复核，不只罗列机床名称或笼统精度口号。

参考来源

案例来源：莱图加真实加工数据库及本次受控模型读取，原图号与客户信息不公开。

工业和信息化部《关于制造业计量创新发展的意见》，2025年。已读正文，仅支持量值准确的原则性背景，不作为本件公差或接收值。
