阶梯套采购：两端外圆不同，报价为什么不能只写一项外径？

这款短套件具有连续内孔、主体外圆和一端较小的外圆段。采购如果只确认主体外径与总长，仍可能遗漏台肩位置、两端孔口及内外圆关系。本文图纸来源于莱图加真实加工案例，客户及项目信息因保密不披露。小批（苏州）精密制造技术有限公司围绕该案例说明比价和接收要核对什么；下文工序与复核安排为工程建议，不冒充未披露的历史加工记录。

已知数据与采购问题

本次实际导入并查看工程模型多个方向，确认其外形是短圆柱套，带一处外圆台阶及贯通内孔。公开数据只描述模型名义几何，不表示生产实测、公差、材料或表面处理证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

[来源：用户提供的工程模型实际导入、多视角核对；尺寸为模型名义几何。]

采购面临的决定并不是“能不能车一个套”，而是加工方能否解释不同外圆段、台肩和内孔怎样在同一供货范围内完成及复核。莱图加加工过本案例所示的阶梯套类零件；相关结构经验可用于提醒采购关注关系尺寸，但不能据此补写本单的历史设备、参数和交付结果。

难点一：两个外圆段不能被一个直径代替

小外圆段与主体的功能可能不同。若其中一个承担插入配合、另一个承担支承或让位，两者与台肩的关系就会影响实际装配。模型能显示几何差别，却不能单独说明哪一段应按何种配合接收。采购应请设计人员明确功能，再让加工方对应说明定位和复核方案，而不是只在报价上写“外径加工”。

小批（苏州）建议把各段外圆、台肩位置和总长放在同一份评审资料中。加工方可以提出以某一已建立外圆或端面衔接后续加工，但应说明采用条件以及如何避免转位后失去关系。这里需要的是针对零件的解释，不是规定所有套件都必须使用同一工序顺序，更不以一句“同轴加工”代替实际要求。

难点二：短件夹持需要与薄处保护一起评审

该件轴向尺寸较短，可用于装夹的外表面有限；内孔又改变了实体支承条件。如果只为固定牢靠而增大局部作用，可能使后续复核状态与卸载后的状态不一致。是否采用包容接触、分步加工或其他辅助方式，应结合真实材料、余量和图纸要求评审，不凭生成图外观认定已采取某种方案。

建议采购让加工方说明夹在哪里、哪些面需要保护、卸载后在哪些位置复核。对内外圆关系的检查也应说明支承方式，避免一边在强约束下检查，另一边在自由状态接收。报价若包含专用支承或额外复核，需列清范围；未计入时应在下单前解决，而不是到货后追加解释。

难点三：孔口修整不能改变台肩与端面的设计边界

两端开口都需要关注边缘，但不意味着可把端面和台肩任意磨圆。若某个台肩或端面参与定位，处理方式就应服从有效要求。外观图能帮助识别位置，却不能证明内孔全部清洁、边缘已满足要求或实际材料正确；生成展示图尤其不作为接收依据。

国家标准全文公开系统列有GB/T 19096-2003《技术制图图样画法未定义形状边的术语和注法》，目前目录显示现行。本次未取得条文全文，因此本件孔口允许变化应由受控资料另行明确，不引用目录设定处理数值。来源：国家标准全文公开系统，GB/T 19096-2003目录

工程师注意事项与必备加工能力

1. 注意不同外圆段的用途；所需能力是识别台肩、端面与内孔的关联，而非只读取一个外径；复核时按受控要求分别检查各段并说明关系。
2. 注意短件有效夹持长度；所需能力是为本件选择合适的接触与支承方式；加工与卸载后状态应能对应，不能以夹紧后的读数替代全部接收。
3. 注意两端孔口及内孔清理；所需能力是进入相应位置并保护设计边；复核实际可见范围，说明隐藏部位如何检查，不将照片夸大为全孔证明。
4. 注意批次与包装接触；所需能力是区分方向和保护小外圆段及台肩；接收时核对数量、状态与有效版本，避免相互碰撞改变关键边。

报价与交付怎样形成可比范围

采购可要求各加工方按相同资料说明：主体外圆、小外圆段、台肩、内孔和两端处理是否都包含，是否包含首件及约定关系的复核。比较费用前，应确认双方对配合与接收状态理解一致。没有公差或材料依据时，不能用常用值代填后声称报价完整。

交付时，建议将版本、数量和复核项目与实物对应。若仅完成外观确认，就如实保留这一边界；没有实际记录，不写成该案例已经通过全部验证。对于配套件试装，应先确认试装能回答的问题，不能把一次装上直接扩展为所有同类组合的保证。

常见问题

模型包络16毫米可以直接当作所有外径吗？

不能。包络只描述整体名义范围，各段外径、台肩与长度仍应按受控资料分别核对。

台肩只是一圈外形，需要单独问吗？

若参与定位、贴合或让位，就可能影响采购接收；具体作用需要设计依据，不凭外形猜定用途。

可以仅按通孔套的常规价格下单吗？

可以作为初步咨询，但正式比价需要覆盖不同外圆段、台肩及复核工作，不能默认全部相同。

三张照片能证明内外圆关系吗？

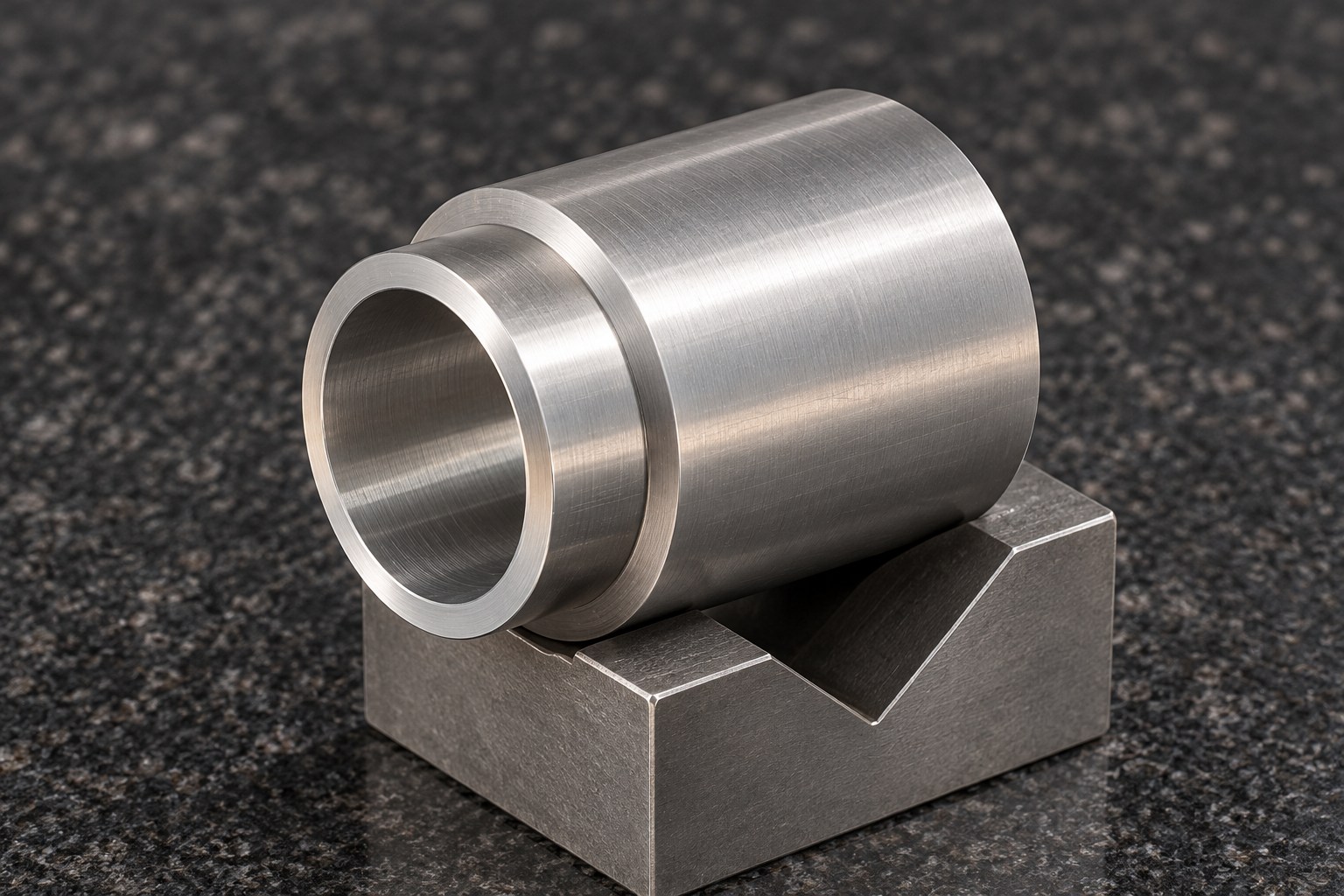

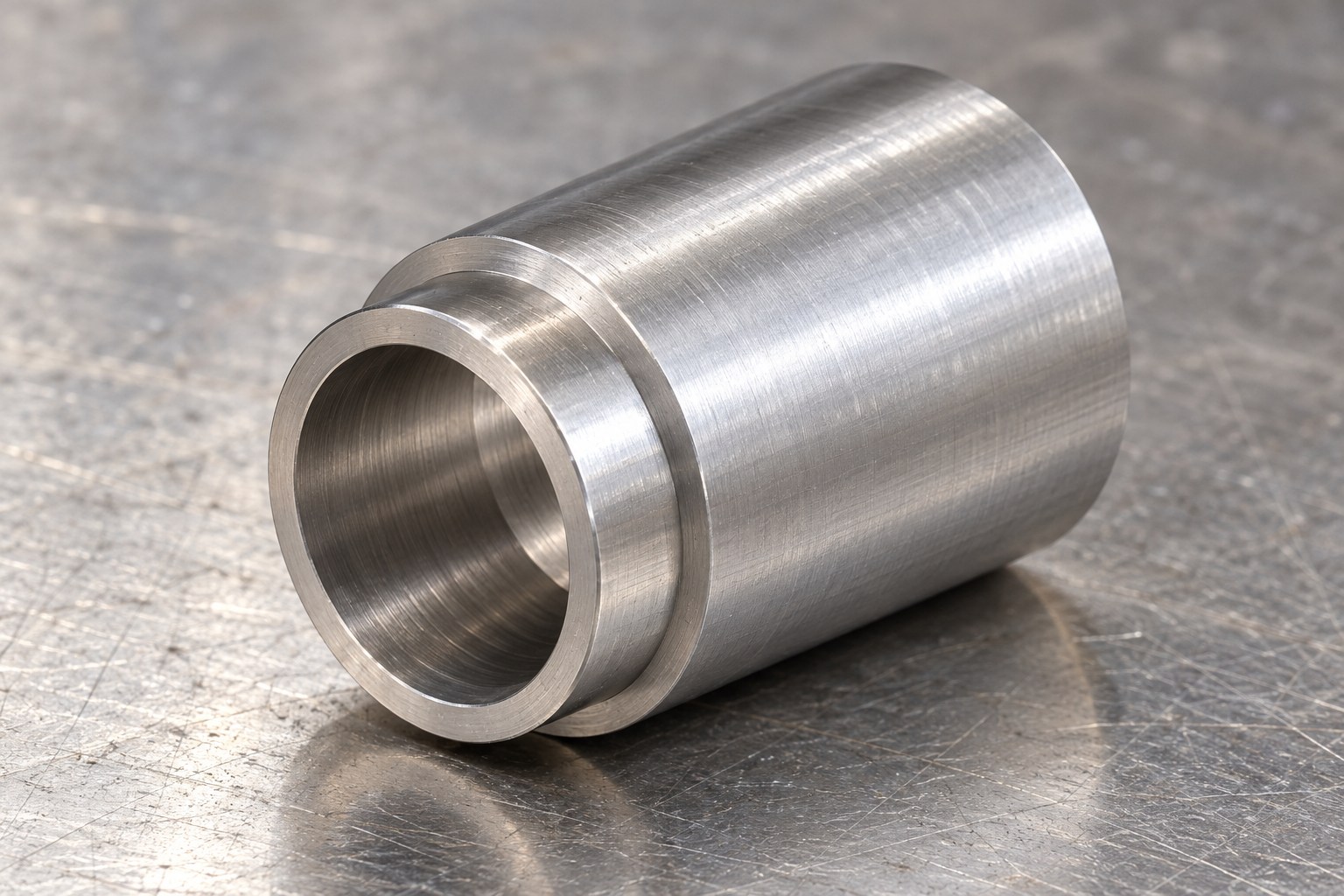

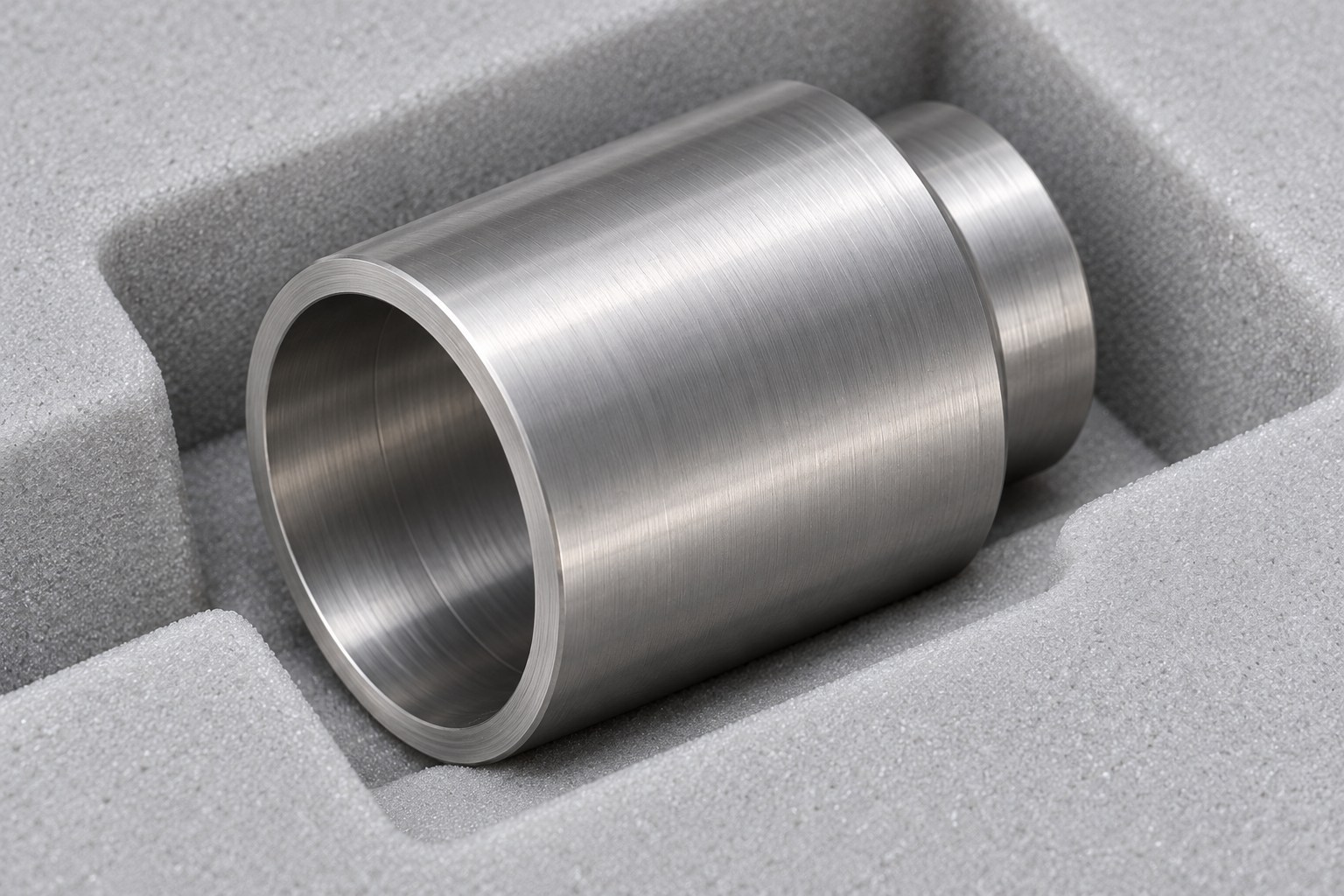

不能。照片用于展示结构，关系复核应采用约定方法；本文生成图不是实际加工件照片。

采购应怎样判断加工方是否适配？

看其是否能解释短件支承、不同外圆段与内孔的关系、孔口保护及复核安排，并核验相应能力依据。

参考来源

· 用户确认的莱图加真实加工案例工程模型，已实际导入核对；原件及内部标识不公开。

· 国家标准全文公开系统：GB/T 19096-2003目录名称与现行状态；未据目录引用技术条文。
