短隔套采购：同样外径和总长，内孔台阶为何要单独确认？

2026-10-21 案例分享

【本文摘要】短隔套采购不能只比较外径、总长和一个孔径。内孔台阶的位置、两端观察方向和环形接触面，会影响报价与接收范围。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。莱图加加工过本案例所示的台阶内孔短隔套，以下借相关结构经验讨论采购评审，不补写未公开的历史参数或加工结果。

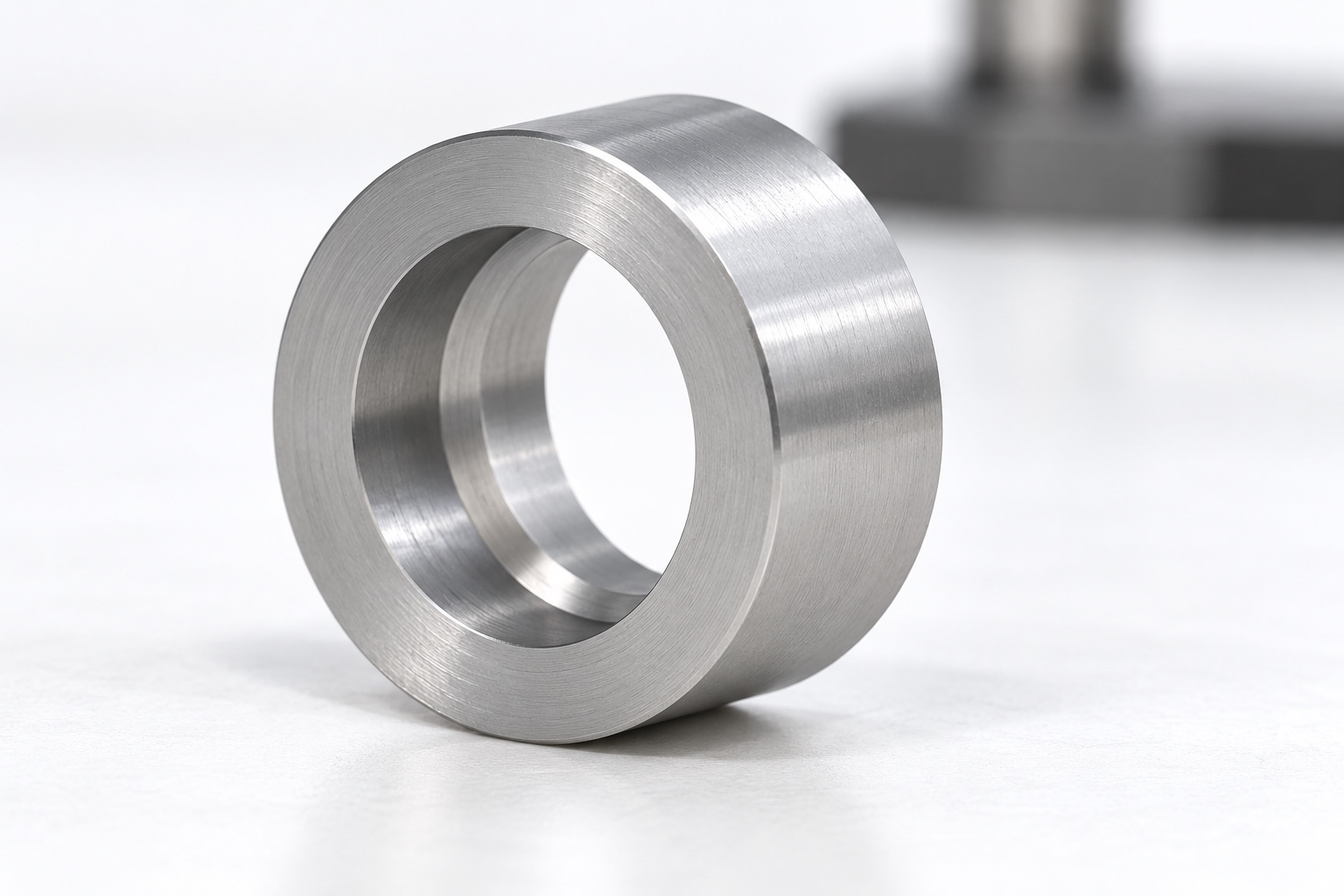

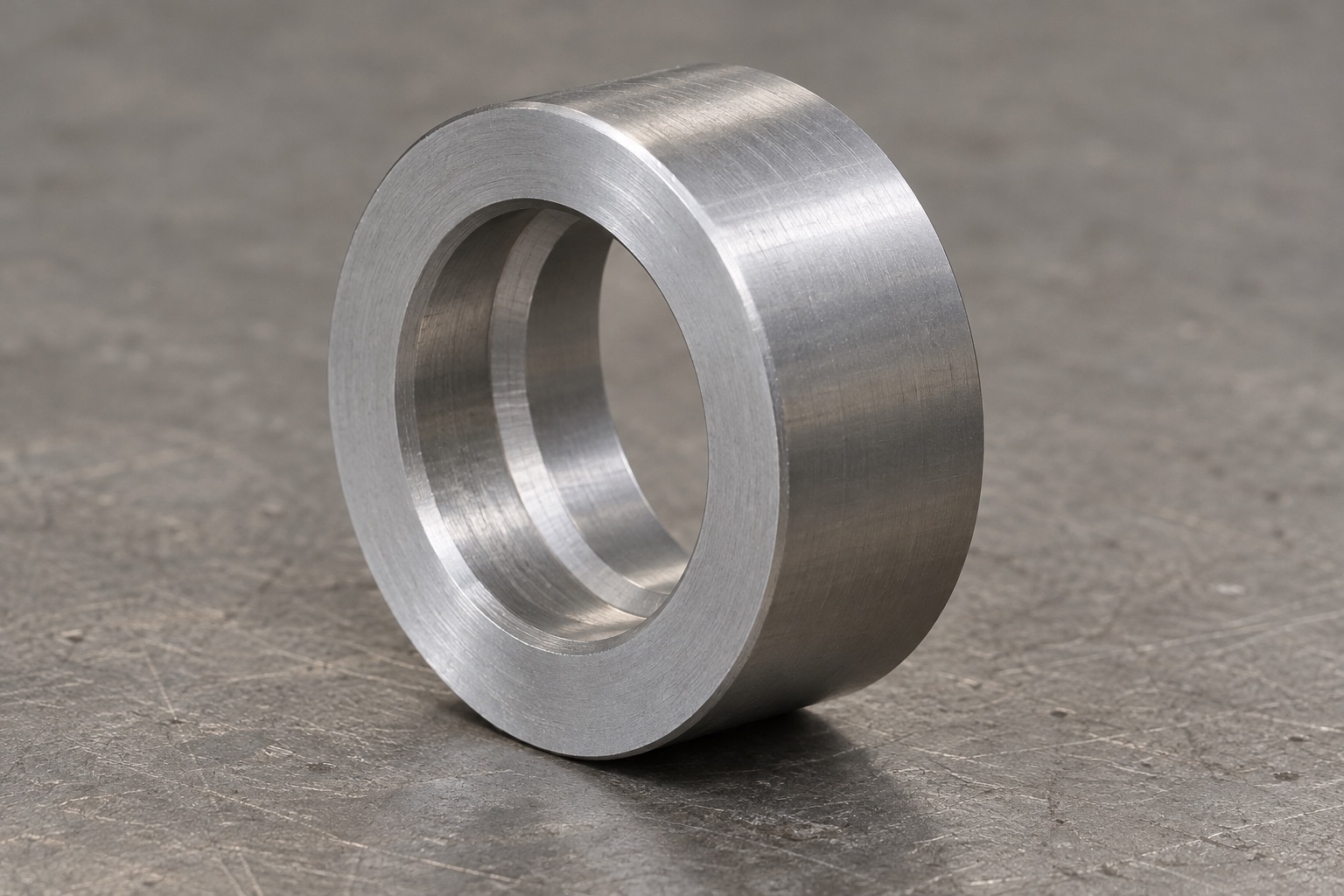

实际导入模型可见，外部为连续短圆柱，中心有贯通开口，但内孔不是等径直孔。一侧开口较大，内部存在环形台阶，另一侧开口较小。因此，两份都写“短隔套”的报价，可能对应不同的内孔理解，采购应先核对完整结构再比较。

若本件用于隔距或配合，台阶可能影响相邻零件的接触和进入范围，具体功能须以实际装配要求确认。模型不提供真实材质依据，展示图的银灰色也不能用来认定不锈钢牌号。该结构经验用于不锈钢小批量加工项目时，还需评审本单材料与要求。

以上为实际导入的模型名义几何与可见结构，不是成品实测、公差或材质证明。[来源：用户提供的案例模型名义几何及可见结构]。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

采购应请工程确认哪一端作为观察与深度说明的起点，台阶是否参与实际接触，以及与外圆、端面有何需要复核的关系。不能自行把它称为轴承座、密封座或定位止口，再由猜测用途推导精度。公开资料可以脱敏，关键接收关系仍应在内部受控资料里讲清。

若供应商报价只列外圆和钻孔，建议追问是否包含内孔分段、内部修边和相关复核；若已包含，也应说明理解的结构。不是必须把每个动作分成收费项目，而是让采购能确认整件已经纳入供货范围，不留下隐藏工作。

短隔套可供接触的轴向长度有限，内孔去料后环壁的受力状态也需考虑。若仅靠增大夹持力解决稳定问题，可能使检查状态与卸载状态不一致。这里是本结构的工程风险分析，不表示该案例历史上发生过变形。

莱图加建议按本单要求评审接触位置和支撑方式，说明粗加工、精加工及复核时分别依托哪些面。首件可结合关键特征比较夹持和卸载后的状态，方法与覆盖范围由工程确认。采购应要求加工方解释验证安排，不用“短件好做”代替评审。

从较大开口看见孔内，不代表较小孔段和台阶转接都已检查。孔口、孔壁与内部肩面有不同的接近条件，修边工具也可能影响原有边缘。建议评审可达性、处理顺序和观察办法，不能用大范围抛磨掩盖未确认的问题。

石文天等2019年关于微切削毛刺的综述摘要讨论了工艺、刀具和切削方式等因素。本次只借其说明毛刺控制与具体加工条件相关，不将微切削研究的参数或效果套入本件，也不据此指定某种去毛刺设备。来源：石文天等，《中国机械工程》，2019年，摘要

莱图加建议把内部转接和两端孔口分别列入评审，由加工方说明如何接近、怎样保护原几何、处理后如何复核。采购比较方案时，关注是否覆盖台阶而非只看外观照片，不能把示意图中的光亮肩面当作交付质量证明。

若一份记录只给外径与总长，无法解释内部台阶的位置。建议把需要确认的深度起点、孔段及接触面对应起来，采用与受控要求适配的复核方法。模型名义值不能自行转成采购允许偏差，量测工具名称也不能替代方法和接收依据。

莱图加有本案例对应结构的加工经验，能据此讨论短件接触、内外特征和内部观察的评审关注点；但本篇不把这些建议追认成历史实际工序。新的不锈钢短隔套订单，仍应单独确认材料、工艺条件与成品接收状态。

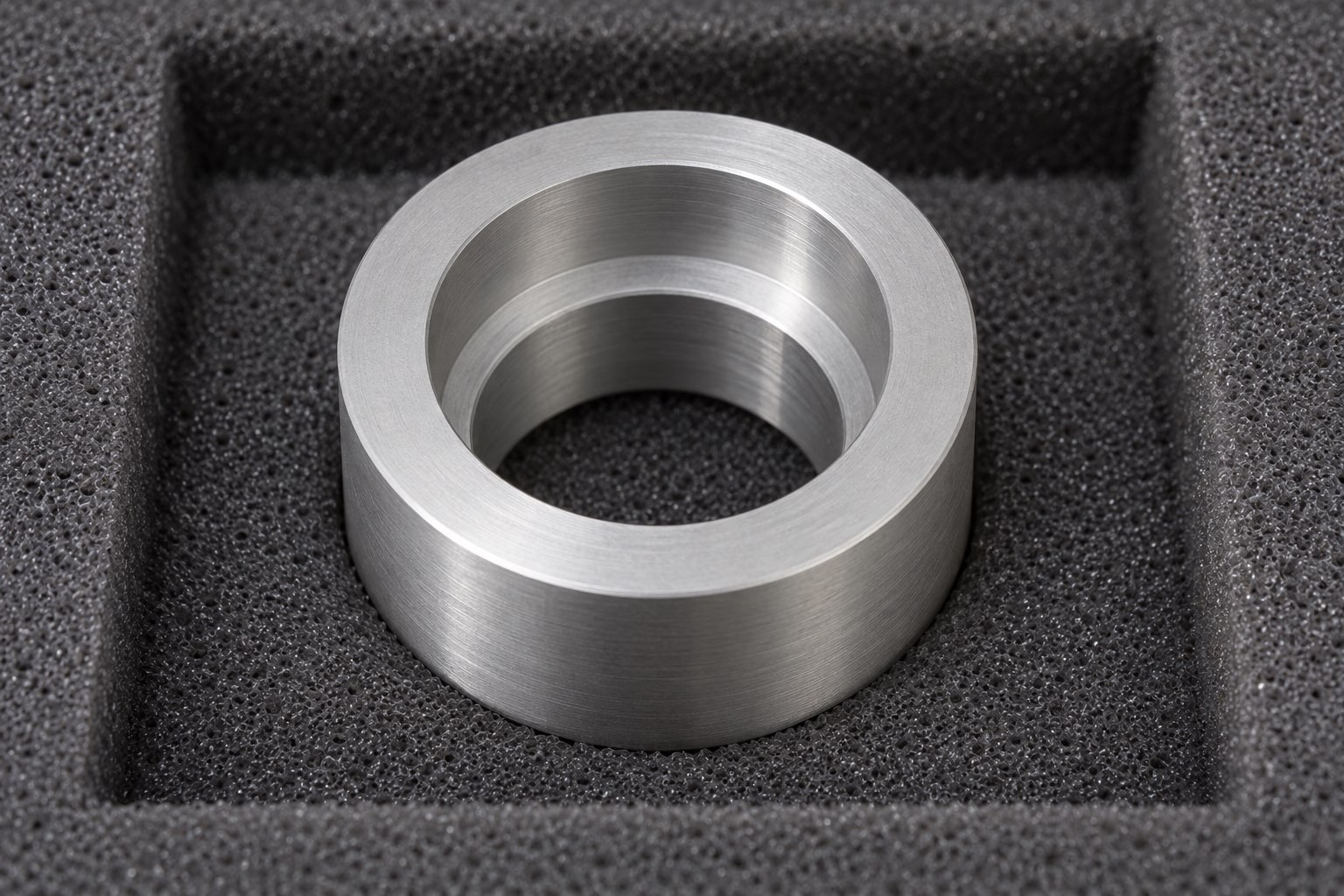

建议按确认资料分别接收外圆、两端、孔段及台阶关系；试装只说明约定组合的表现，不替代全部尺寸复核。包装应避免环形端面互相碰撞和孔内进入碎屑，保护材料不能卡住内部台阶。是否逐件检查应由风险和订单约定确定，不编写统一比例。

回到标题，同样外径与总长不足以证明两份方案可直接比较。加工方能解释内台阶范围、接触安排与复核依据后，采购才有条件继续比价与下单。重点不是索取更多宣传资料，而是确认交付的是同一套受控结构与接收状态。

不能仅据外圆判断，应核对内孔分段、台阶、端面及实际装配要求。

不可以。模型名义几何与允许偏差不是同一信息，接收条件须由受控资料确认。

应按项目覆盖两端孔口与相关孔段，单侧照片不能代替完整观察和复核。

不证明。案例来源已确认，具体历史工序和结果未披露的部分，本文只作评审建议。

统一完整结构、材料、数量、复核与包装状态，请加工方说明包含范围，再比较费用和排期。

用户确认的莱图加真实加工案例模型，仅公开脱敏结构与名义几何；石文天等2019年论文上述摘要，仅作毛刺相关因素的定性参考，不作为本件参数和企业能力证明。
