双端盲孔圆杆采购：两端看似一样，报价应怎样列清加工与复核？

2026-10-21 案例分享

【本文摘要】双端盲孔圆杆采购不宜把两个端孔简单合并成一个钻孔项目，应确认换向、孔内处理、端部与外圆关系以及复核范围。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。莱图加加工过本案例所示结构，以下借相关经验讨论采购评审，不补写未公开的历史参数或结果。

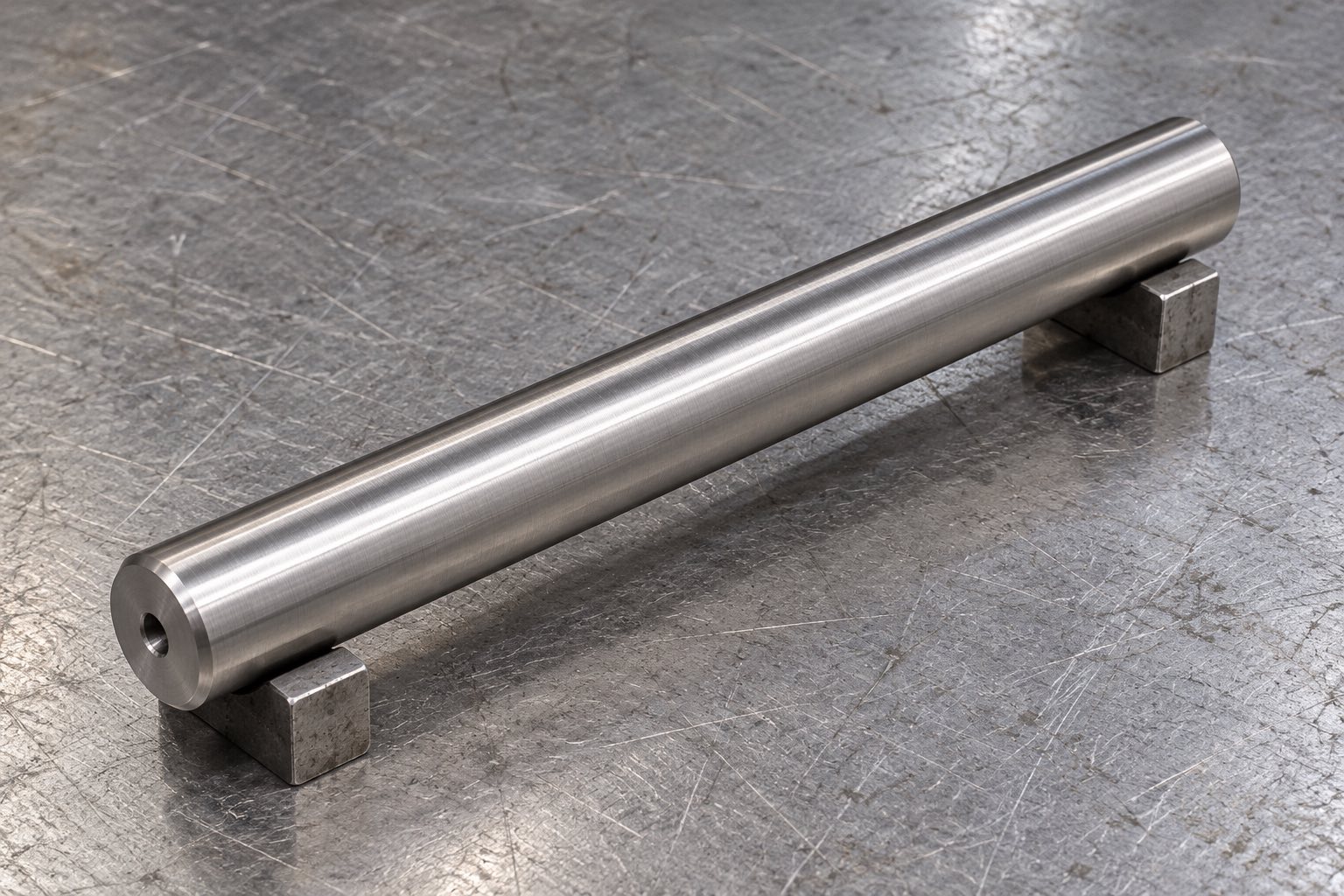

实际导入模型可见，零件主体为连续圆柱，两端分别有沿轴向进入的孔，孔底并非贯通。外圆没有侧向孔或环槽。采购若仅按“圆棒加两个孔”比较报价，可能遗漏换向后的定位、孔内观察及成品接收项目。

若本件用于支撑、连接或其他配合，端部与外圆的关系可能影响装配，但这些用途须由实际图纸和使用要求确认。不能从文件名认定导向功能，也不能因展示图为银色就把真实材质写成304。本案例结构经验与不锈钢小批量加工需求之间，需要本单材料和要求的具体评审。

以上来自莱图加案例模型实际导入后的名义几何，不是材料、公差或生产实测证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

两个端孔外观接近，不等于只检查任一端就能覆盖全件。供应商若按两端分别处理，应说明每次使用哪个外圆区域和端部作为定位依据，以及换向后如何保持资料和零件方向对应。采购需要听到关系说明，而不只是确认设备能够打孔。

莱图加工艺评审建议先由技术人员明确本单端孔与外圆的功能联系，再评审是否需要专门的定位或检查安排。工序可采用不同组织方式，但都应说明怎样保证本单要求；本文不指定必须使用某种设备，也不把建议写成案例历史上已执行的路线。

吴玉光、李春光2011年研究分析了工件与夹具接触、基准及工序尺寸关系。这里只引用定性思路，不代入其模型或试验数值。来源：《中国机械工程》，《夹具定位误差分析的机构学建模方法》。采购可据此要求加工方解释接触与基准关系，不以“有夹具”替代说明。

模型中的孔在端部内部终止，孔口可见状态不能说明内部全部状态。应让加工方解释需要覆盖哪些孔内项目、如何复核，以及清理后怎样避免残留或再次污染。是否需进一步观察或使用配合件辅助，应由实际要求确认。

建议把端面、入口过渡和孔内检查分别列入评审。修整入口不宜只追求照片上光滑，应核对允许的边界，避免改变接触位置。采购不必要求全部内部工艺公开，但需要知道报价是否包含这些工作，交接时能提供哪些与本件对应的尺寸复核记录。

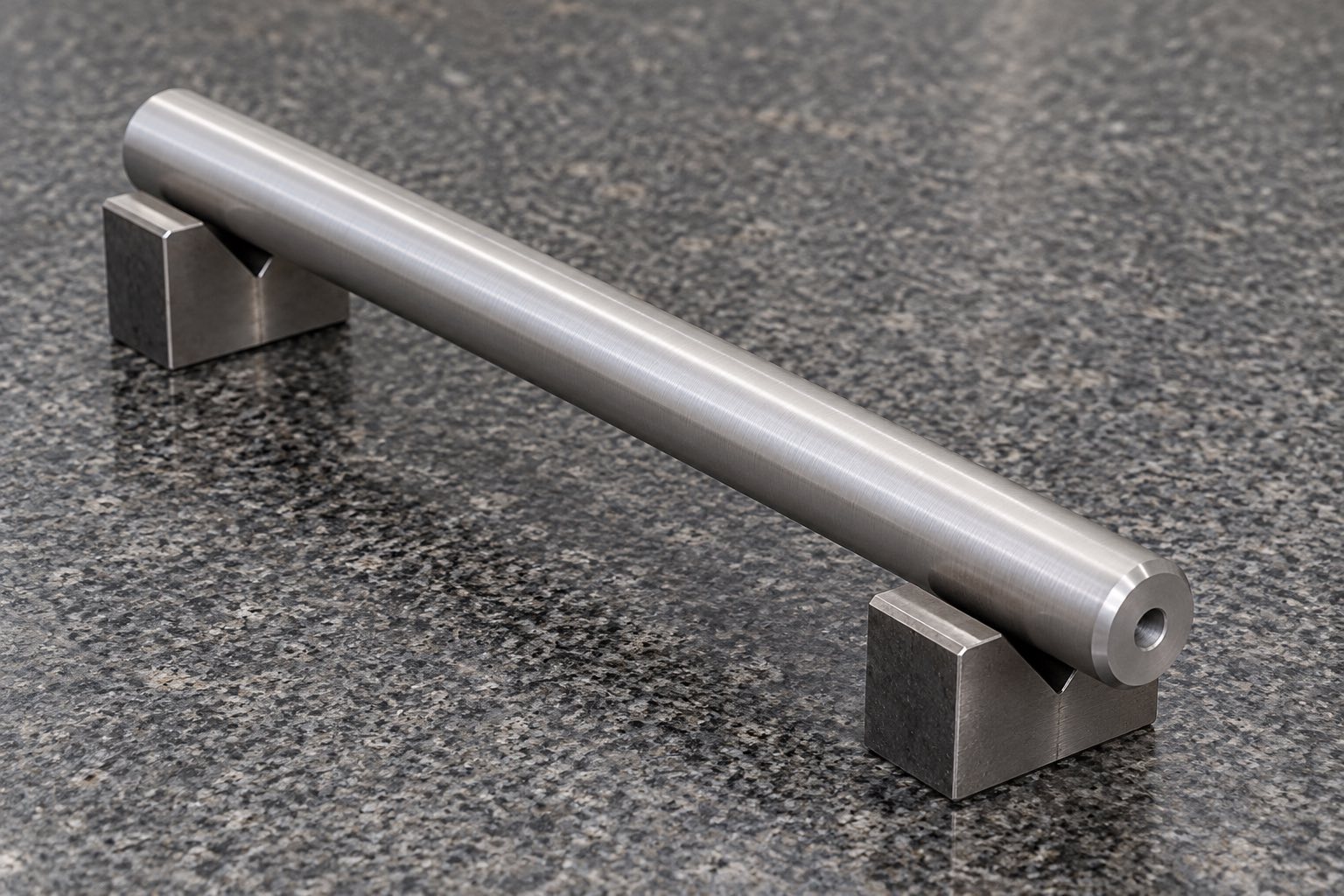

长向圆柱在换向、周转和包装时会与支撑位置接触。建议供应商说明夹持与转运分别接触哪里，哪些区域需要保护，以及交付前检查覆盖什么。外圆表面光亮，不代表已满足形位或功能要求；生成图片也不作为质量证据。

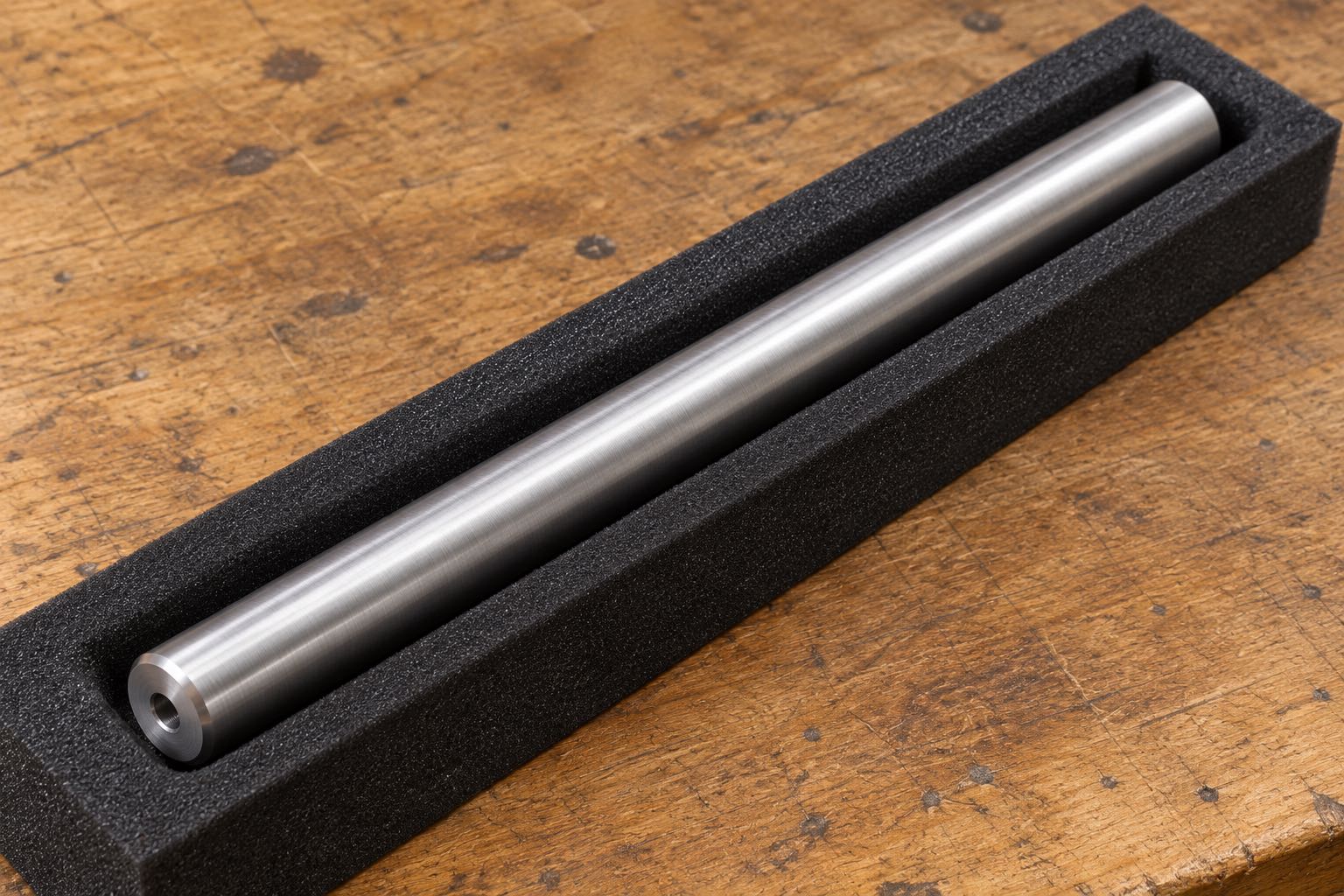

若本单需要与配合件共同检查，应确认配合件版本、状态和使用方式。不能临时用某个套件试一下，就推定全长关系及两端要求均合格。包装宜防止滚动碰撞，并按实际运输条件评审，不预先承诺某种包装能消除全部损伤。

莱图加加工过本案例的连续外圆、双端盲孔结构。相关经验可帮助采购围绕两端换向、接触与孔内交接提出问题；不等于可以公开当时的材料、刀具、设备、批量或精度。本文不自行补写这些信息，也不声称本单可以直接复制历史工艺。

询价宜将外形加工、两端孔处理、孔内复核、外圆保护和交付资料放在同一供货清单中，请供应商说明已包含、待确认及需要客户提供的内容。比较的是相同接收目标下的完整方案，不是强制采用相同收费项目名称。

回答标题的问题：报价应列清两端工作如何组织、孔内如何处理复核、外圆怎样保护以及成品按什么条件交接。能说明这些内容，才有比较完整报价的基础；不能因为外形简单，就把换向和孔内工作默认包含或默认多余。

接收时按有效图纸、约定项目和方法核对，再确认数量及包装状态。有异常先保留对应状态和资料，由技术人员判断，不凭展示图、单次试装或材料俗称直接下结论。

应按本单覆盖范围确认，外观相近不能自动代替另一端检查。

不是，是实际导入STEP得到的名义包络。

不能，应按受控技术资料确认，本文只说明可见轴向盲孔。

不能根据模型或生成图确认，实际材料按订单依据核实。

案例受保密约束，图片为结构生成展示，非成品实拍或验收证据。

莱图加真实加工案例资料与模型实际导入核对。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年22卷13期1513至1518页；实际读取官方摘要和元数据，仅引用定位接触与基准关系思路，不套用数值或历史工艺。
