长圆轴采购怎样验收？不只核对直径与总长

2026-10-21 案例分享

【本文摘要】长圆轴采购核对直径和总长之外，还需把轴向不同位置、端部、检查支撑与交付保护对应到本件要求。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。以下结合实际模型与相关加工经验说明采购判断，建议不冒充未披露的历史工艺或实测结果。

莱图加加工过本案例所示的长圆轴类零件。实际导入模型可见，主体为连续圆柱，两端为实心端面，端部有窄小边缘过渡。采购不宜看到外形简单，就把需求缩减成“按一个直径切到指定长度”；成品需要核对什么，应由有效图纸及使用要求说明。

若本件承担导向或配合功能，轴向不同位置与接触表面可能影响装配；若只是一般结构连接，接收重点又可能不同。这些是条件性讨论，不据内部文件名称指定设备用途，也不把生成图的金属颜色当作不锈钢或其他材料证明。

以上来自莱图加案例模型实际导入后的名义几何，不是生产实测、公差或材料证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

圆柱模型显示的是设计几何，不能替代实物各段状态。供应商若只回复一个直径数字，采购应问它对应哪个位置、哪个方向、采用什么方法，以及还覆盖了哪些图纸要求。没有明确的检查项目，就难以判断两份报价是否包含相同复核工作。

莱图加工程评审建议先把功能相关区域与一般区域在资料上对应，再安排适用的加工和检查。对需要关注轴向关系的订单，应由技术人员确认如何取点、支撑及记录；不以一处尺寸通过替代全部形状要求，也不自动给所有圆轴增加没有约定的精密项目。

采购可要求供应商用本件解释支撑位置、工具接近及端部转换，判断方案是否具体。工序未确认前，不预先指定必须用某一设备，也不把机床型号当作接收能力证明。不同材料、数量或要求，可能对应不同准备安排。

长向零件在支撑、夹持或自由状态下，接触与观察条件不一样。若供方夹在工装中复核，而收方把零件随意放在台面上观察，两者的信息未必对应。采购宜在首件阶段确认本件相关项目采用的状态，并让交付资料保留位置和方向信息。

吴玉光、李春光2011年的研究把工件与夹具接触、基准及工序尺寸关系联系起来分析。本文仅据官方摘要说明评审接触关系的必要性，不计算本轴误差，不套用论文参数。来源：《中国机械工程》《夹具定位误差分析的机构学建模方法》。

工程建议是将检查条件写清，而非认为增加支撑点一定更好。支撑位置和夹持方式应服务于本件要求，避免为了测量方便引入新的状态差异。出现不一致时先核对方法与支撑，再判断是否需要追加复核，不能凭肉眼或单张照片直接归责。

两端边缘过渡不能仅按照片看起来圆滑判断。若端面、边缘或外圆参与接触，应说明允许处理的区域及复核对象，避免修边扩大到功能表面。需要由客户提供配合件时，应写明提供时点与验证范围，不把一次试装扩大为全部要求通过。

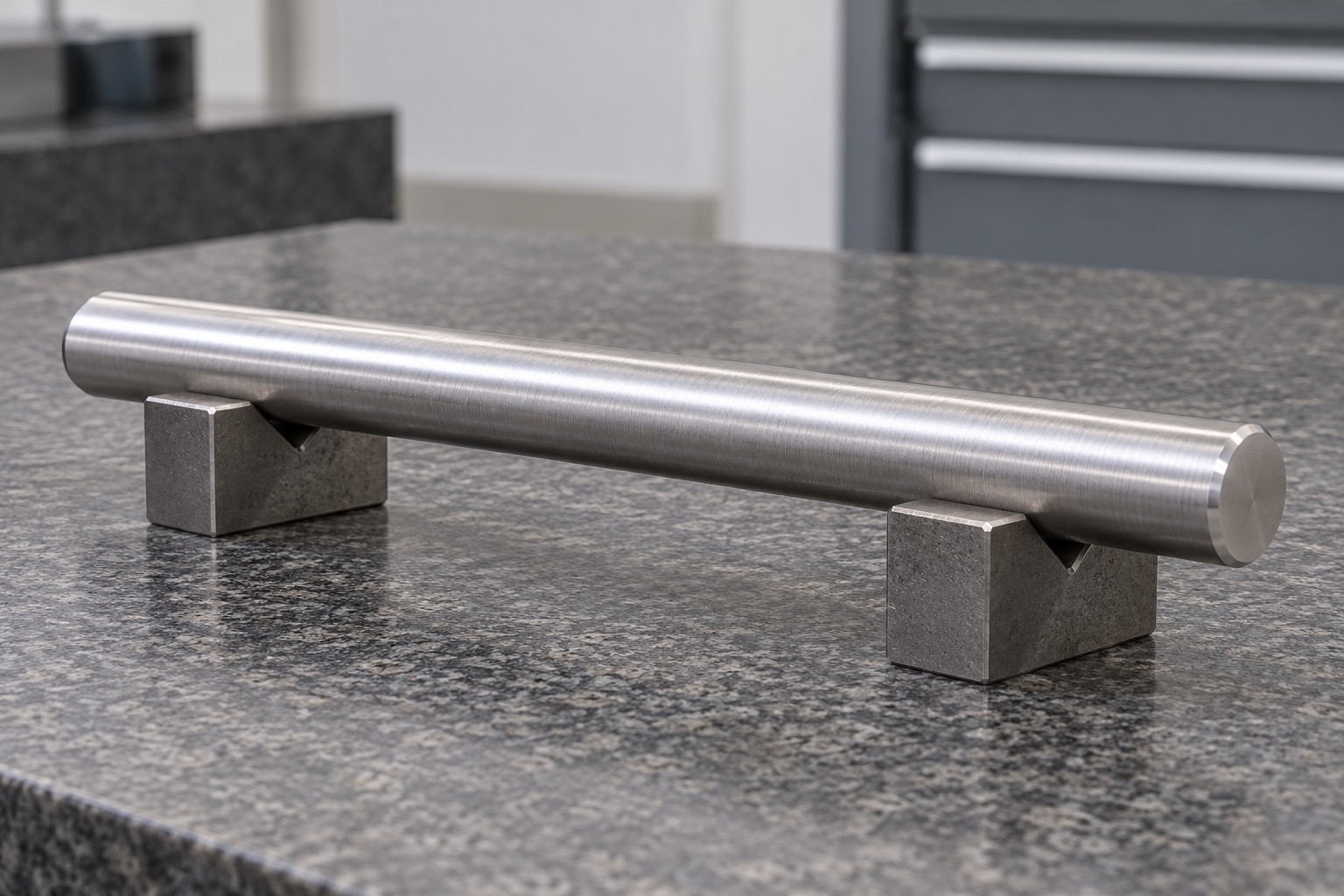

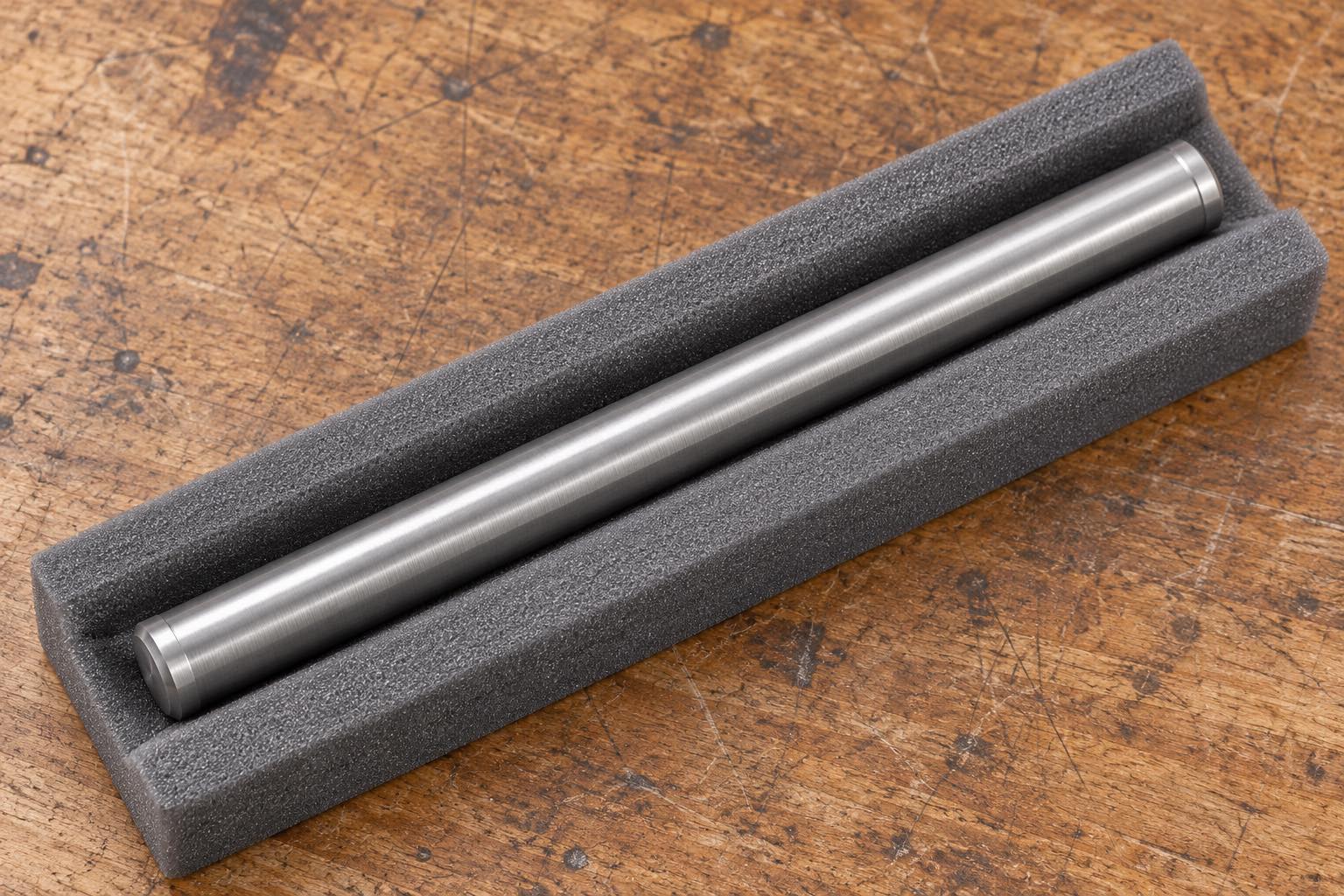

建议报价分别说明加工、端部处理、复核与包装是否包含。若交付后还需客户进行某项处理，应明确零件交接状态，而不是将半成品与成品单价直接比较。生成图中的V形支承和泡棉只是展示场景，不代表本单历史上已经采取的工艺或包装。

本案例说明莱图加加工过连续长向圆柱结构。采购可据此沟通外圆不同区域、两端关联与支撑转换的评审重点。相关结构经验是讨论起点，不等于所有新材料、新配合和新数量都可沿用相同参数，也不支持本文编写既往精度、良率、工时或交期。

对不锈钢小批量零件加工需求，应将本批材料、图纸和接收项目单独确认；不能因网站定位或图片颜色，就把这个模型的实际材质补成304。供应商能够具体解释要求与验证方法，比单纯展示光亮轴面更有采购参考价值。

建议收货时核对数量、版本、包装接触和可观察状态，按双方确认的方法复核本件要求。发现损伤先保留原包装、零件方向及状态，不立即打磨或压直；这些处理可能改变后续判断条件。是否返修、怎样处理，由技术核实和订单约定决定。

标题的答案是：直径与总长只是可能的接收项目，不是天然完整的验收方案。先明确要求，再确认供应商是否具备适用的制造、检查和保护安排，才能比较完整交付报价；既不漏掉本件需要的工作，也不为“精密”二字增加无关项目。

应看图纸与接收要求，不能自动代表整根轴的全部状态。

不是，这是导入模型的名义几何包络。

不能据模型或生成图确认，具体材料按本单受控资料核实。

应结合检查项目和接触条件评审，不能仅以数量判断。

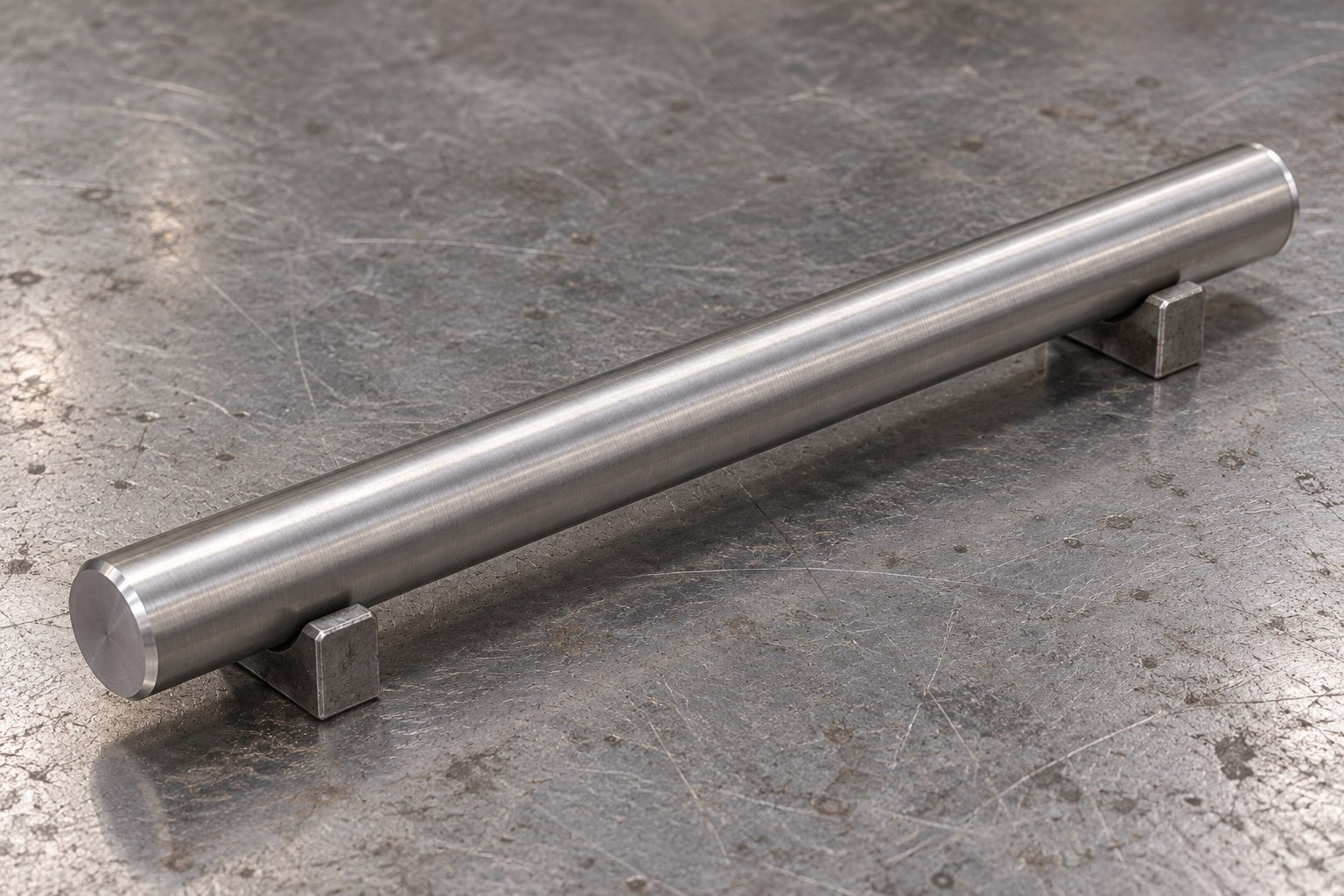

案例来源真实，公开图片依据模型生成，仅展示结构，不作交付或验收证据。

莱图加真实加工案例资料与模型实际导入核对。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年22卷13期1513至1518页；实际读取官方摘要和元数据，仅定性引用接触、基准与工序尺寸关系。
