带环槽横孔销轴采购：报价只列车削，哪些工作还需要核对？

2026-10-21 案例分享

【本文摘要】带环槽横孔销轴采购不能只按圆柱外形比较车削单价，还应确认横孔、环槽、台肩关联复核及交付保护是否包含。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。配图依据案例模型生成，仅作结构展示，不是成品实拍。

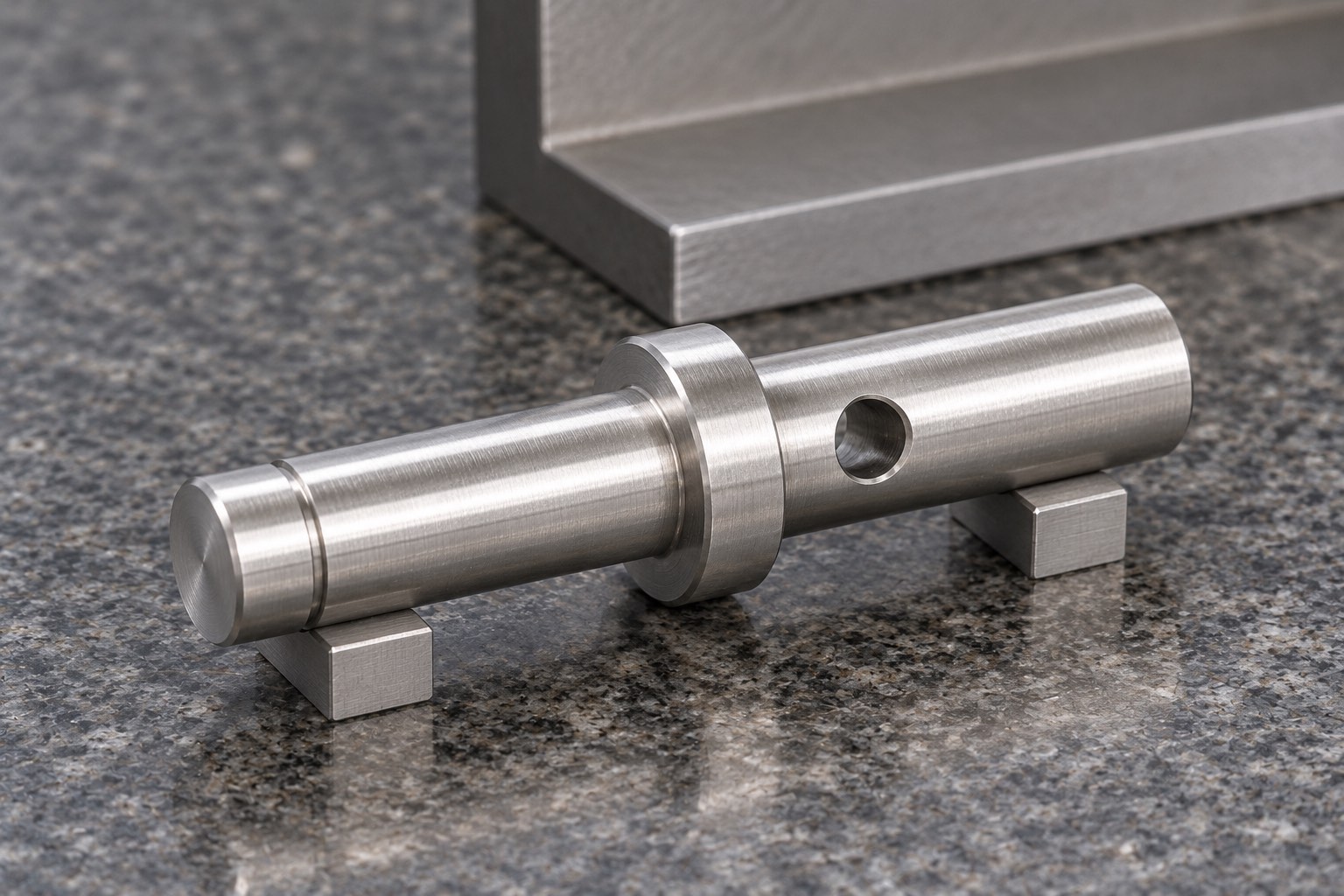

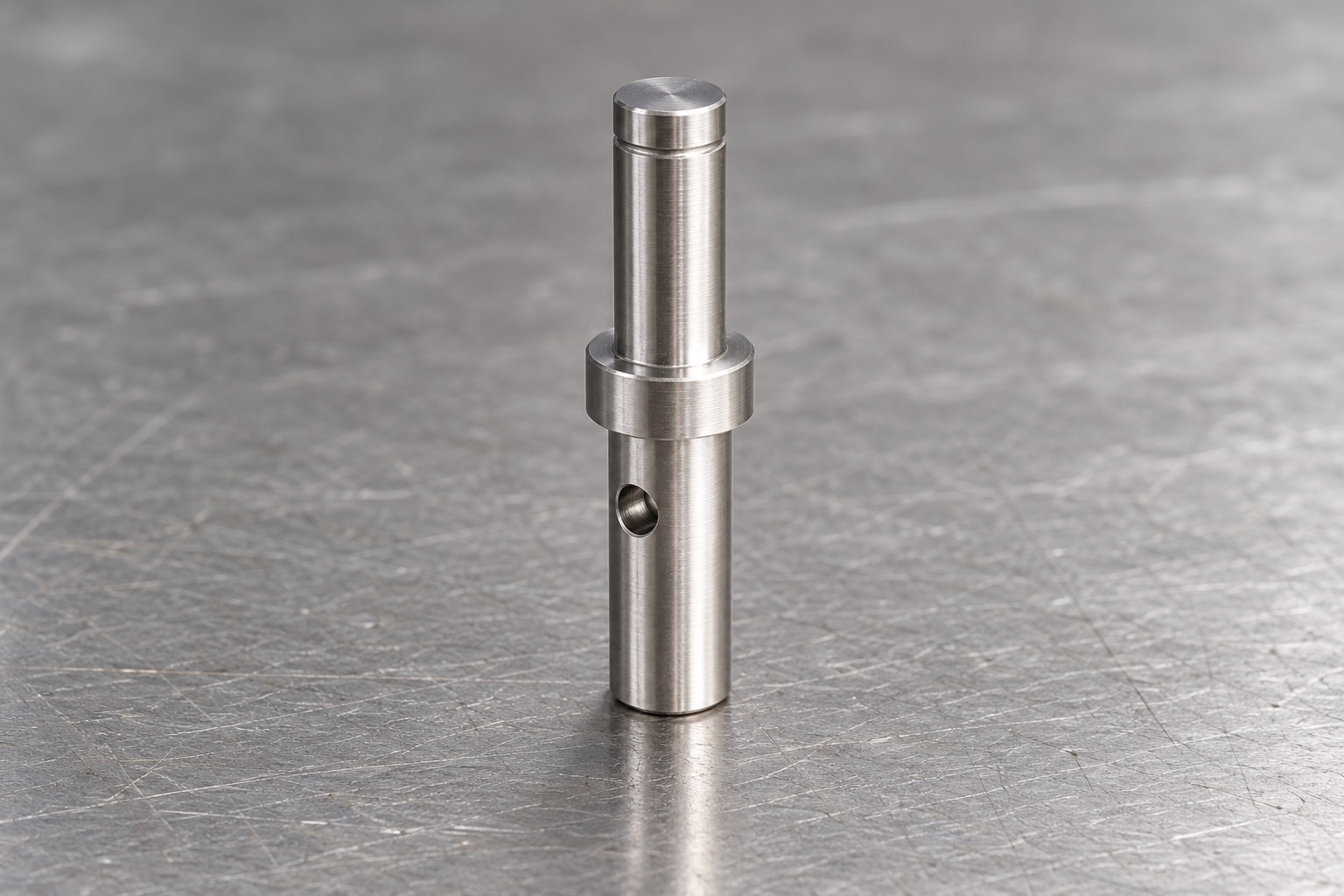

莱图加加工过本案例所示的带环槽横孔销轴。实际导入模型可见，两段圆柱通过较宽环形台肩衔接，一端附近有环槽，另一段有横向圆孔。采购若把它概括成“车一个销”，就可能漏掉孔口、槽口、换向与关联复核等工作。

本文不指定其设备用途，也不从银色生成图认定材料。对新的采购需求，应由有效图纸说明哪些轴段参与配合、台肩接触哪里、横孔与环槽承担什么要求。真实案例经验能提供评审参考，但不代表本单可以省略材料、版本和功能确认。

以上来自莱图加案例模型实际导入后的名义几何，不是生产实测或材质证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

圆柱与台肩让人首先想到车削，但横孔需要考虑侧向工具接近和方向识别。如果报价只说明外形加工，而未列横孔及修边，采购可能把一个较低的局部报价当成完整成品报价。应要求加工方解释交付时包含哪些具体特征，而不是由采购按外观猜测工时。

莱图加工程评审建议先把外圆、端面、台肩、环槽和横孔列为独立确认对象，再说明它们之间需要保留的关系。工序可以有不同安排，但要说清何处夹持、何时换向、哪些表面受保护，以及横孔加工后会复核什么。本文是对新需求的建议，不披露该案例历史上的具体工序。

吴玉光、李春光2011年的定位误差研究将接触、定位基准和工序尺寸关系联系分析。本文仅据其官方摘要说明关联评审的必要性，不引用试验参数，也不声称本案例采用其建模方法。来源：《中国机械工程》《夹具定位误差分析的机构学建模方法》

横孔开口位于弧面，入口与出口的接近条件并不完全相同。只看到入口整洁，不能代替另一侧孔口和孔内状态的确认。采购应问加工方，报价是否覆盖两侧修边与清理，采用什么方法避免边缘残留影响装配或后续使用。

建议先标明需要保护的轴段和功能区域，按图纸要求处理边缘，再复核相关尺寸及接触状态。不能为了照片看起来光滑而扩大倒角，也不能以“已去毛刺”代替具体范围。供应商能够说明方法和复核安排，比单独列一项修边费更有助于判断是否适配。

环槽位于端部附近，台肩则改变轴向接触关系。若槽口在拿取、周转或夹持时受碰，后续外观和装配判断都可能受到影响。采购不能只核对总长与某段直径，应让技术人员说明环槽、台肩和端面哪些项目属于接收范围。

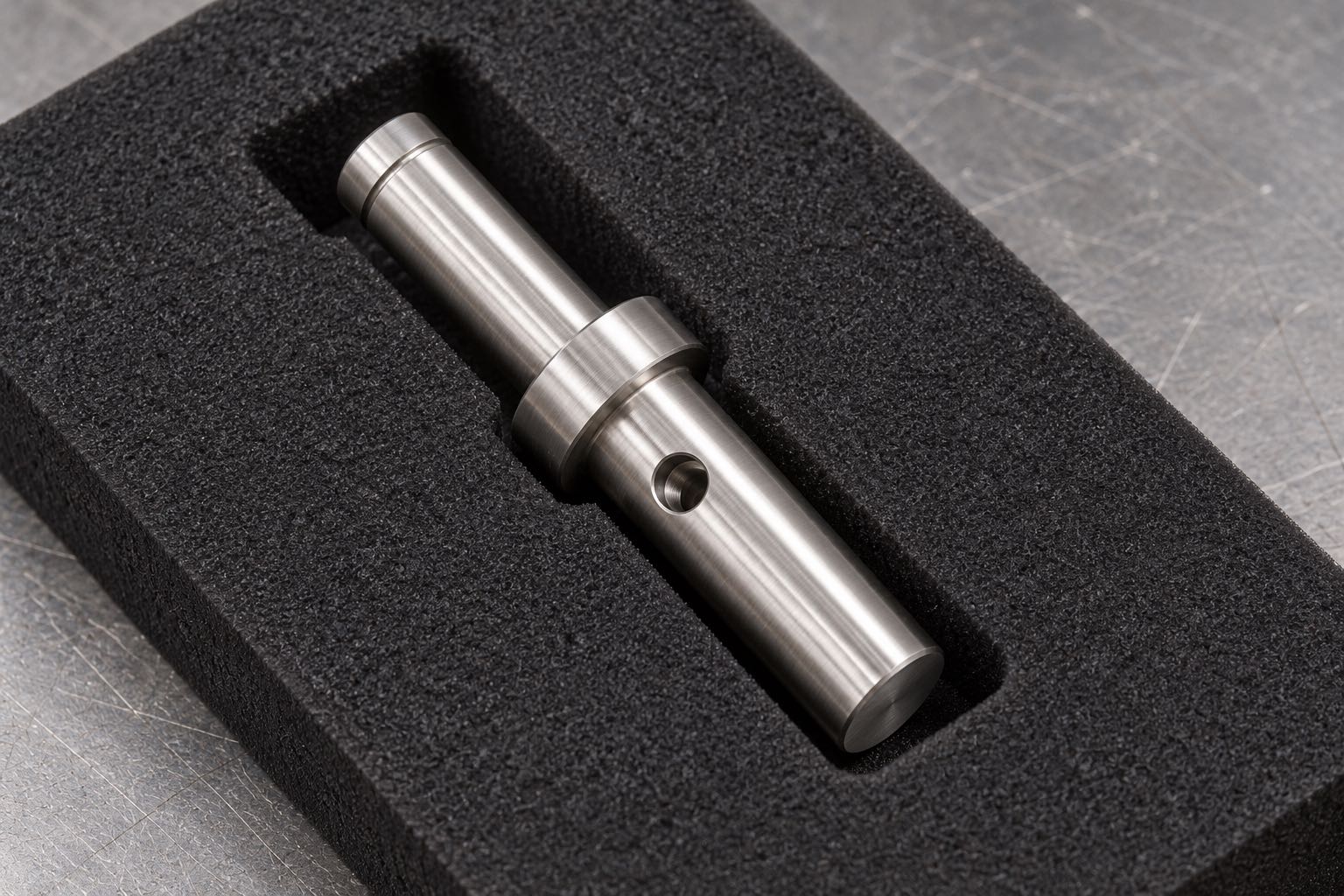

莱图加建议首件资料按实际方向标示复核项目，运输时分隔槽口和轴面，避免零件互相摩擦。到货后保持原状态检查，不先修磨再与供应商比较。包装方案应依据数量、运输和功能面选择，不因示意图出现泡棉就推定每个订单必须采用同一种包装。

本案例说明莱图加加工过同时具有台肩、环槽和横孔的回转结构件，采购可据此沟通外形与侧向特征如何衔接。相关经验不等于公开历史设备、材料或合格率，也不能用来承诺所有新订单都能直接沿用旧方案。

对于小批量非标零件加工，应让加工方基于本件解释哪些准备工作可复用，哪些仍需评审。数量变化、材料变化或配合要求变化，都可能改变工具、夹持与复核安排。既有经验用于提出问题和解释结构，而非代替新单确认。

建议把报价分为外形、环槽、横孔、修边、复核与包装几个范围，确认客户供料或提供配合件时双方的交接工作。不存在的项目不强行增加；确需完成的项目也不应靠一句“车削含全部”省略说明。先统一范围，再比较价格与交付节点。

接收时按有效图纸和已确认项目复核，示意图的光泽不是质量标准。如果孔口或台肩出现差异，先保存状态、核对批次与要求，再由双方技术人员确认处理。本文标题的答案是：报价是否完整，要看具体交付对象，而不是只看是否写了车削。

不一定，但应明确询问包含范围，不能仅凭名称判断。

不能替代另一侧与孔内复核，应按实际要求确认。

不能。当前模型仅支持几何分析，材料按本单受控资料确认。

不是。本文保留保密边界，未披露的历史参数和结果不补写。

不可以，图片仅展示结构，接收依据为有效资料、约定方法与实物。

莱图加真实加工案例资料，模型实际导入核对；吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年22卷13期1513至1518页。实际核实官方摘要与元数据，仅作基准关系的定性说明。
