带法兰盲孔圆柱件采购：只验外圆，能判断加工方是否适配吗？

2026-10-21 案例分享

带法兰盲孔圆柱件采购，除了外圆，还应让加工方解释盲孔、法兰与接触面的关系。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。以下结合实际模型结构分析供应商评审，生成配图仅作结构展示，非实际成品实拍。

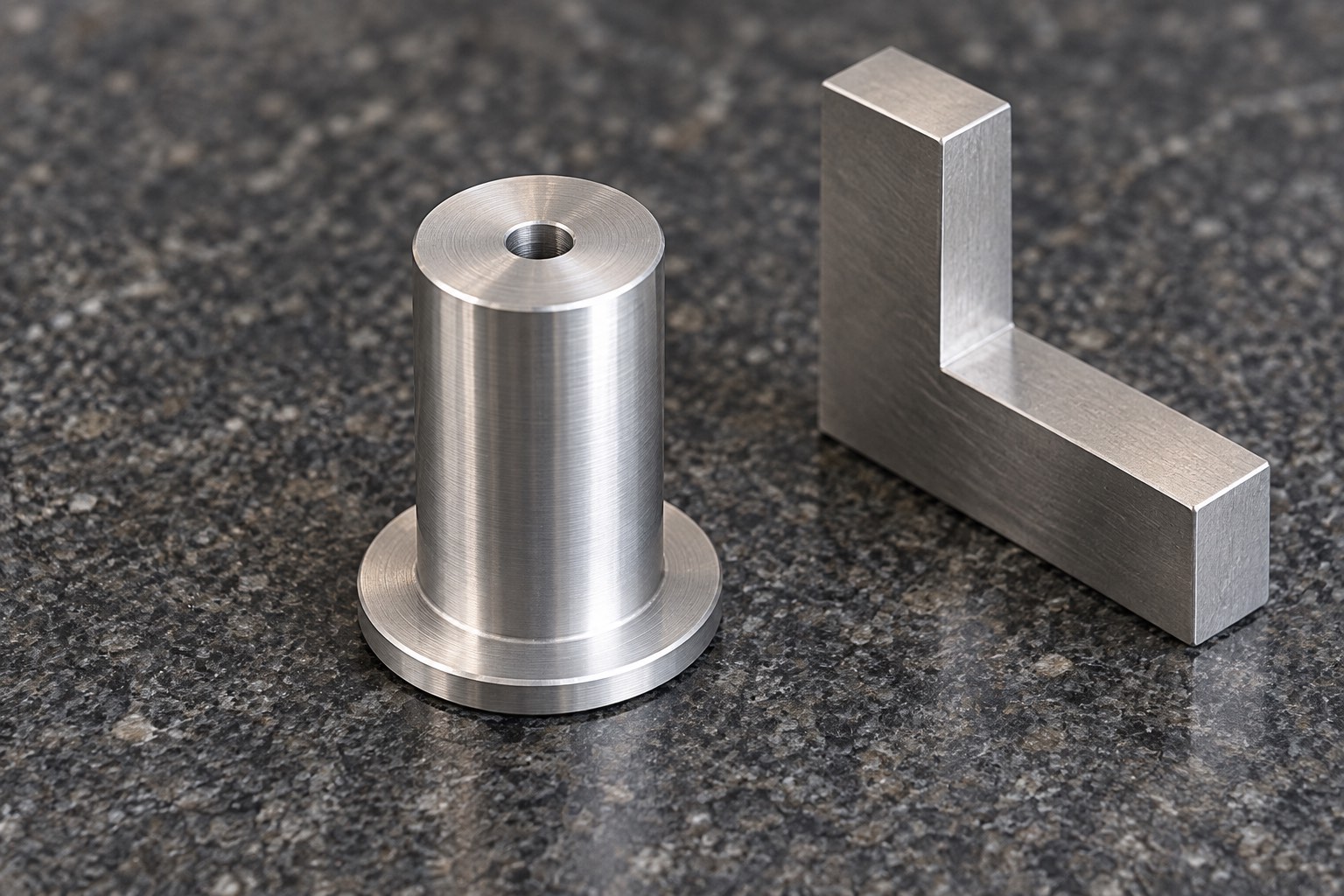

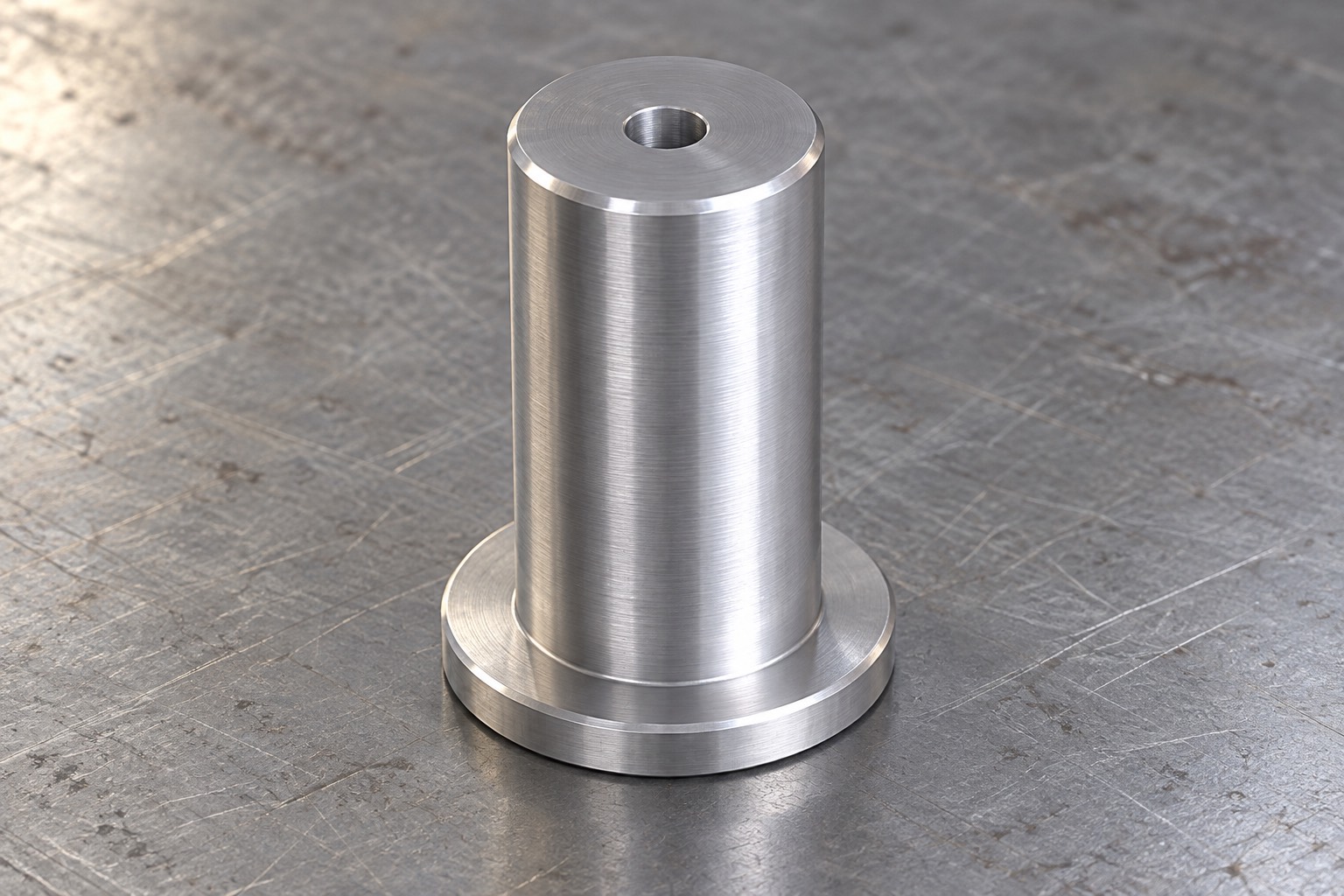

莱图加加工过本案例所示的带法兰盲孔回转零件。模型由较高圆柱体、底部较宽薄法兰和上端中心孔组成，法兰下侧封闭。对采购而言，这不是一个只需比较车削单价的外形：内外特征、台阶接触与底部保护，都可能影响本单供货范围。

采购应先问清哪段外圆用于配合、法兰哪面接触、中心孔承担什么功能。若与其他零件装配，需要提供允许披露的关联要求，而非让加工方根据外形猜用途。材料与功能要求按有效资料确认，不依据生成图中的银色表面指定牌号或处理方式。

数据来自实际导入的莱图加案例模型，属于名义几何，不是生产实测或公差依据。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

外圆、孔与法兰处于同一零件，但采购接收时关心的关系应由图纸与功能决定。如果报价只说明外圆车削，尚不能知道是否覆盖孔内检查、台阶端面及关联尺寸。不能因为各部位都能加工，就默认加工方已经理解装配基准。

莱图加工程评审建议先把功能面与待复核关系列入特征清单，再说明加工与检查使用的接触位置。吴玉光、李春光2011年的定位研究把工件接触、定位基准和工序尺寸联系起来分析，本文仅引用这种关系性背景，不套用误差数值。来源：《中国机械工程》吴玉光、李春光《夹具定位误差分析的机构学建模方法》

采购可要求对方解释从哪一组表面建立基准、加工后怎样复核关键关系。这里讨论的是本单应提交的方案，不推定本案例历史上采用了何种装夹或机床，也不因同类经验免除当前图纸确认。

本件中心孔不是贯通法兰的孔，入口看起来整齐不等于内部要求已经确认。若盲孔底部、有效深度或内部状态影响功能，应由技术资料明确接收项目和方法；不能只用是否插得进去替代孔内全部要求。

建议加工方说明孔口处理、孔内复核和残留清理怎样覆盖，采购确认是否包含在报价中。孔内状态不适合只凭生成图片或入口照片判断。需要配合件时，双方应确认其有效版本与能验证的功能，避免把临时试插当成独立尺寸结论。

法兰宽于圆柱体，局部边缘更容易成为夹持或周转接触位置。采购应让加工方说明可接触区域、台阶交界和法兰端面的保护方式，不能笼统要求“无痕加工”而不定义接收条件。检查也要区分自由放置与施力接触的状态。

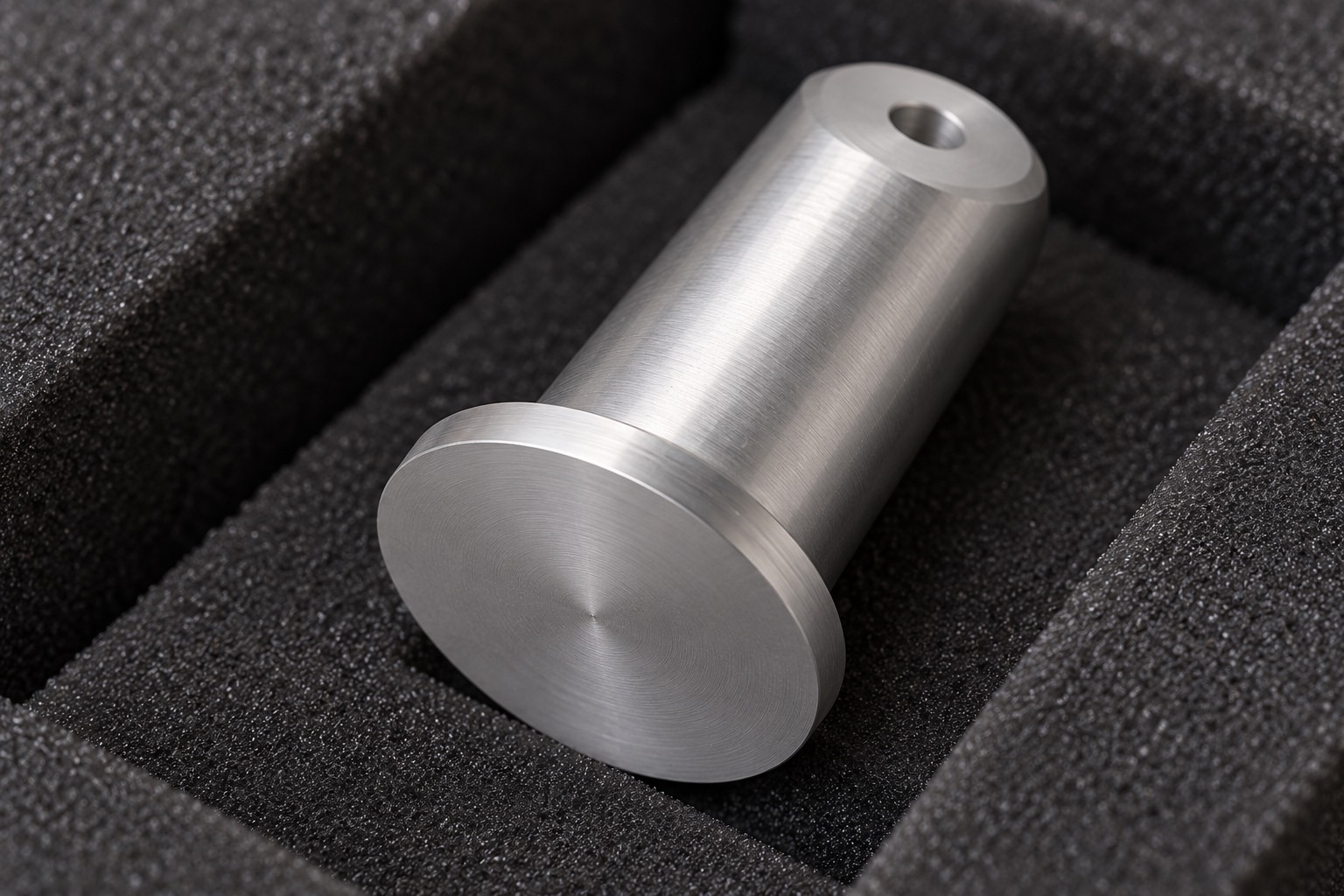

莱图加建议在首件确认中对应法兰接触、外圆与孔内范围，处理边缘后再复核。包装可采用分隔支撑，避免硬物长期顶压薄边或孔口；具体材料与方法需按实际订单选择，不能把示意包装认定为该案例的历史交付方式。

这件真实案例说明莱图加加工过同时含盲孔、圆柱和薄法兰的结构，采购可据此进一步沟通基准转换、孔内检查与成品保护。相关经历提供讨论基础，不代替本单材料、技术要求、数量与产能评审，也不据此承诺固定精度或交货天数。

比较供应商时，关注其能否解释结构关系及确认范围，而不是只问有没有车床。若对方提出改变孔底或台阶的建议，应先取得技术确认并更新有效资料，不能让便于加工成为擅改设计的理由。

建议询价清单分别列外形、内孔、关联复核、处理与包装。客户供料或提供配合件时，也应写清交接状态。只比较外圆加工费，会漏掉后续需要由采购自行完成的工作，导致看似较低的单价未覆盖同一交付内容。

收货应按双方确认的资料逐项核对，不把生成图当样板。遇到孔内或台阶异常，先保留状态、记录批次并由技术人员确认，不自行钻通、打磨或改孔后再讨论责任。供应商适配的判断应落在本件具体确认方案上。

不够，应按图纸确认孔、法兰及相关配合要求的接收范围。

不能直接替代，应以真实孔型和技术要求说明加工与复核范围。

不能自动省略，应结合本单版本、材料与要求确定确认节点。

本文不披露保密工艺资料，仅说明已加工结构与采购评审要点。

不是。案例真实，图片依据模型生成，仅展示结构，不作实物验收证据。

莱图加真实加工案例资料，模型经实际导入核对，不披露客户信息。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年22卷13期1513至1518页；核实官方索引元数据与摘要，仅用于基准关系的定性说明。
