带横孔阶梯销采购：怎样判断加工方能否管好配合与装配？

2026-10-20 案例分享

带横孔阶梯销采购，不能只问外径能做到什么程度，还应看加工方能否说明轴段、台肩、环槽和横孔的关系，以及相应验证方法。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露，以下围绕已核对结构与采购判断展开，历史加工参数和具体交付数据不在本文披露范围。

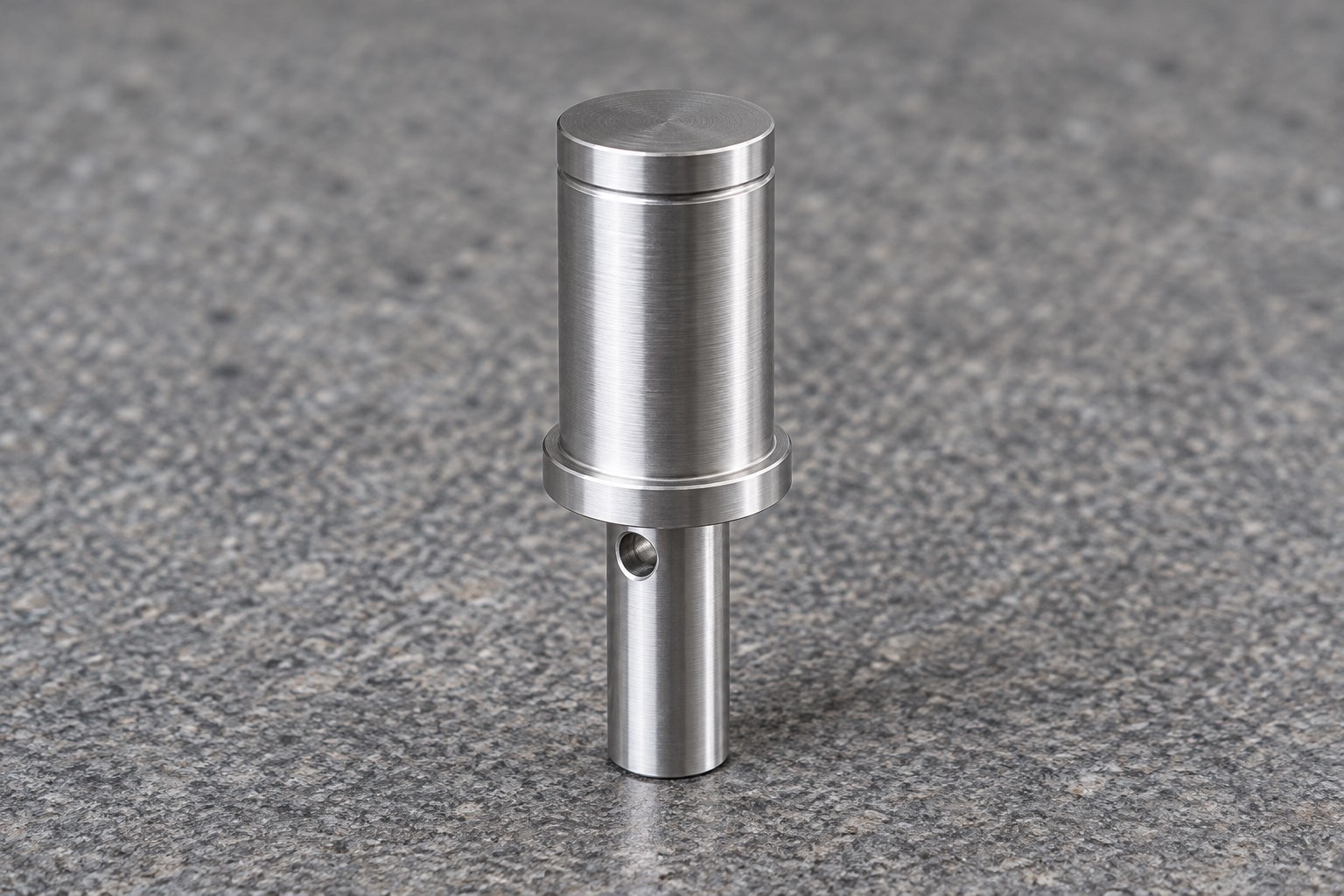

莱图加具有本案例所示阶梯销类零件的实际加工经历。本件包含回转外形与横向开孔，可以用于讨论采购怎样核对车削与孔加工的衔接，而不能仅按一件普通圆柱估算工作。这里不指定保密设备、客户行业或实际使用载荷，也不将模型外观当作材料证明。

采购首先要确认哪一段外圆参与配合，台肩是否承担轴向接触，以及横孔和环槽各有什么设计要求。这些功能关系应来自受控装配资料。若报价只写“按模型加工”，却没有回答关系尺寸与接收条件，应先补充评审，不宜直接依据外形相似或设备清单下单。

以上来自莱图加案例资料中实际导入并核对的模型几何，包络为名义外形，不是生产实测、公差或材料结论。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

阶梯外形具有多个可能的接触区域。采购应让加工方说明工艺基准怎样对接装配基准，哪些表面在同一装夹状态完成，换向时接触哪里。不能因为两段外圆都测了直径，就忽略台肩、轴向位置或相关形位要求。

从莱图加工程评审角度，建议把关键关系标在受控简图或尺寸清单中，再选用适用的复核方法。吴玉光、李春光2011年的研究分析接触、基准与工序尺寸之间的关联，本文只引用其方法背景，不把论文换算成该销轴的精度保证。来源：《夹具定位误差分析的机构学建模方法》

横孔位于细轴段靠近台肩的位置，评审需要同时考虑孔的轴向位置、工具接近空间、支撑接触和背面出口处理。采购应询问报价是否包含必要换向、孔口处理与处理后的复核，而不是只核对“钻一个孔”的费用。

建议加工方说明以什么表面定位、怎样保护已加工外圆，以及孔口处理后复查哪些功能边缘。不能把用通销穿过一次当作孔位置和外形全部通过，也不能为了好装而任意扩大孔口。本文提出的是该类订单应讨论的方案，不披露本件历史刀路和具体工序。

近端环槽与凸出台肩形成明显边界，包装接触或粗放抛磨可能改变边缘观感。采购应把允许接触区、外观观察条件及不得随意修整的功能区域写清。生成示意图只能解释结构，不能作为环槽尺寸、表面状态或材料样本。

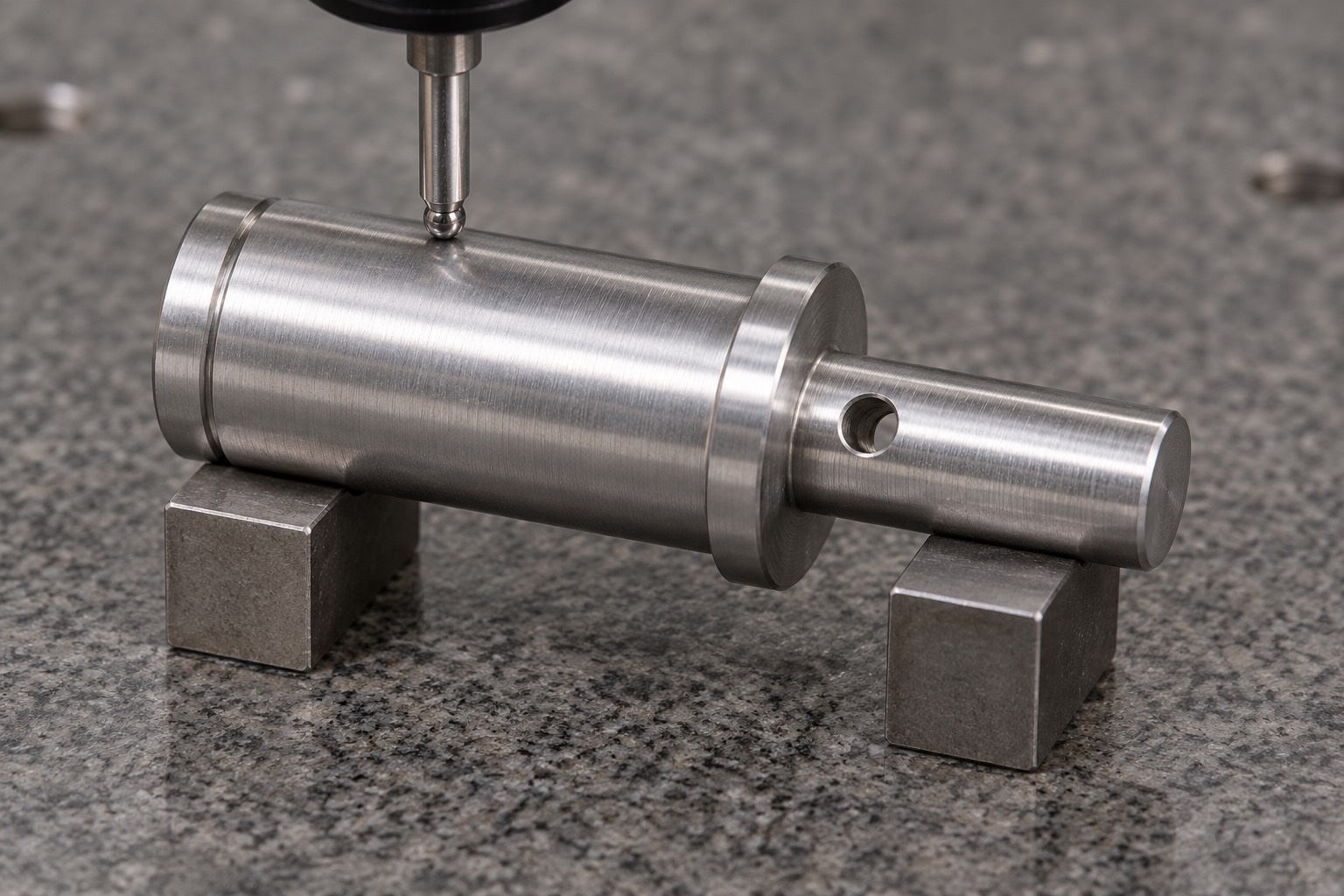

建议首件确认覆盖有关外圆、台肩、环槽和横孔关系，记录检查位置与支撑状态。若后续需要表面处理，应评审处理前后哪些项目分别确认。不要把表面更亮直接等同于配合更好，也不要用一次装配手感替代全部接收项目。

本案例能够说明莱图加实际加工过包含阶梯回转面、环槽与横孔的零件。采购可据此进一步沟通类似结构的资料评审、装夹衔接和交付复核，而不是从这一个案例推出所有材料、数量或公差都能按同样条件承接。

有价值的比较，是让加工方针对当前图纸解释方案适用性、待确认条件和首件节点。涉及保密资料时，可在约定范围内沟通结构与能力，不公开客户信息。案例经历与本次具体技术承诺应分开，价格与交期以当前订单评审为依据。

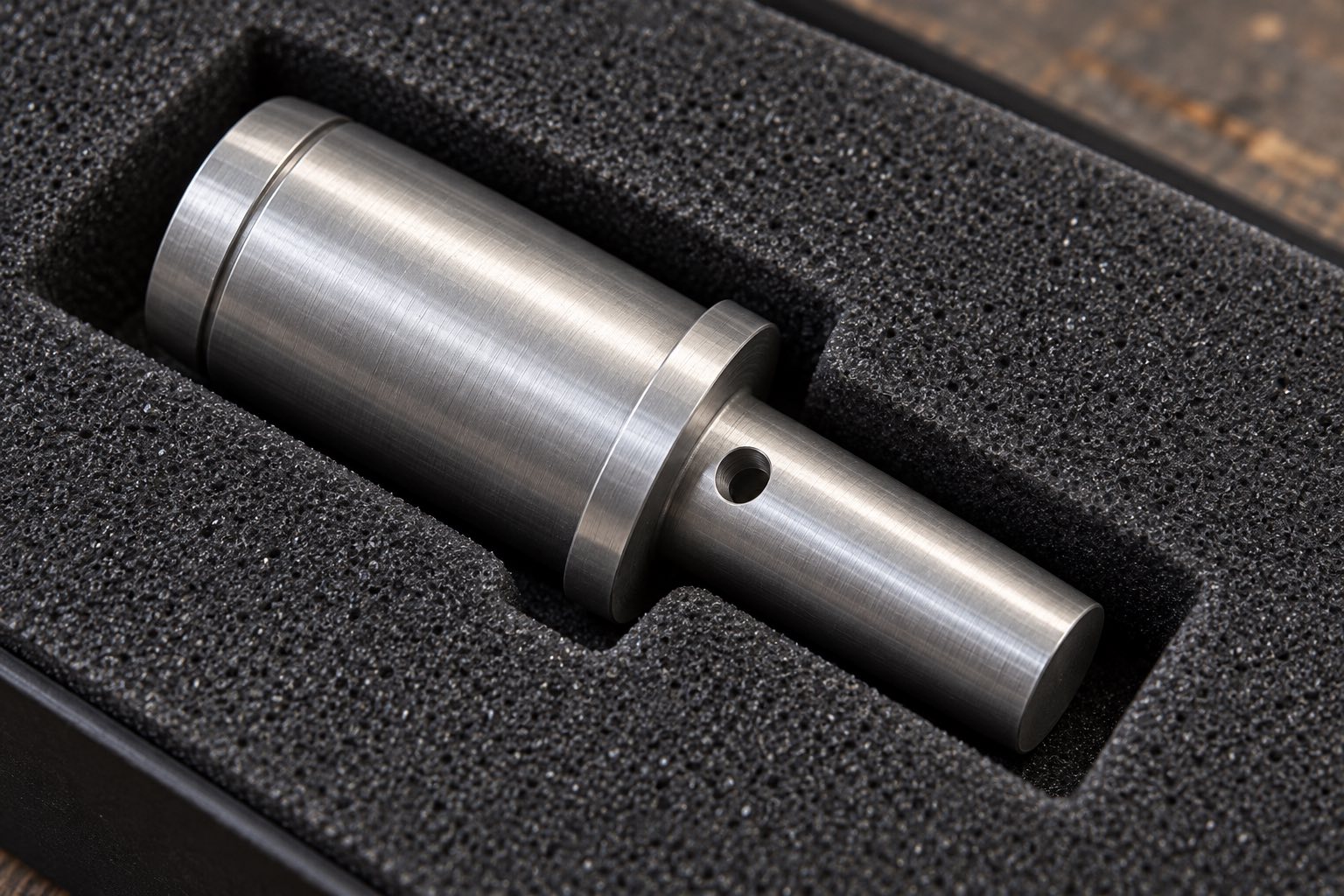

接收时把尺寸关系、功能试装、外观与数量资料分别核对。配合件应有明确版本及试装条件；只能覆盖其实际接触到的功能。包装建议隔开相互碰撞的金属表面，并保留批次对应，不能把运输损伤后的自行修整作为正常接收步骤。

带横孔阶梯销采购，应选择能说明关键关系、完整供应范围和适用验证方法的方案。莱图加真实案例可以提供讨论基础，当前订单仍应形成对应确认。若采购指定不锈钢材料，应将具体牌号与状态纳入本次评审，不根据本模型补写历史材质。

不够，还应核对台肩、横孔、环槽与装配基准的关系及其验证范围。

不能自动免除，应结合本次图纸、材料和接收要求确定确认范围。

不代表，通行观察与孔位、相关尺寸检查的覆盖范围不同。

不是。配图依据案例图纸生成，仅展示结构，真实加工经历与生成图片性质分别说明。

可以了解加工过的结构类型，并沟通本次方案；不要据此要求披露无关客户资料或推定未知结果。

莱图加真实加工案例资料，本文按脱敏模型核对结构，不披露客户及项目保密信息。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年13期1513-1518页，引用范围为官方索引PDF摘要及开篇，仅用于基准关系方法背景，不引用数值。
