阶梯锥头销图纸分析：外圆、台肩与底部开口怎样安排复核？

2026-10-20 案例分享

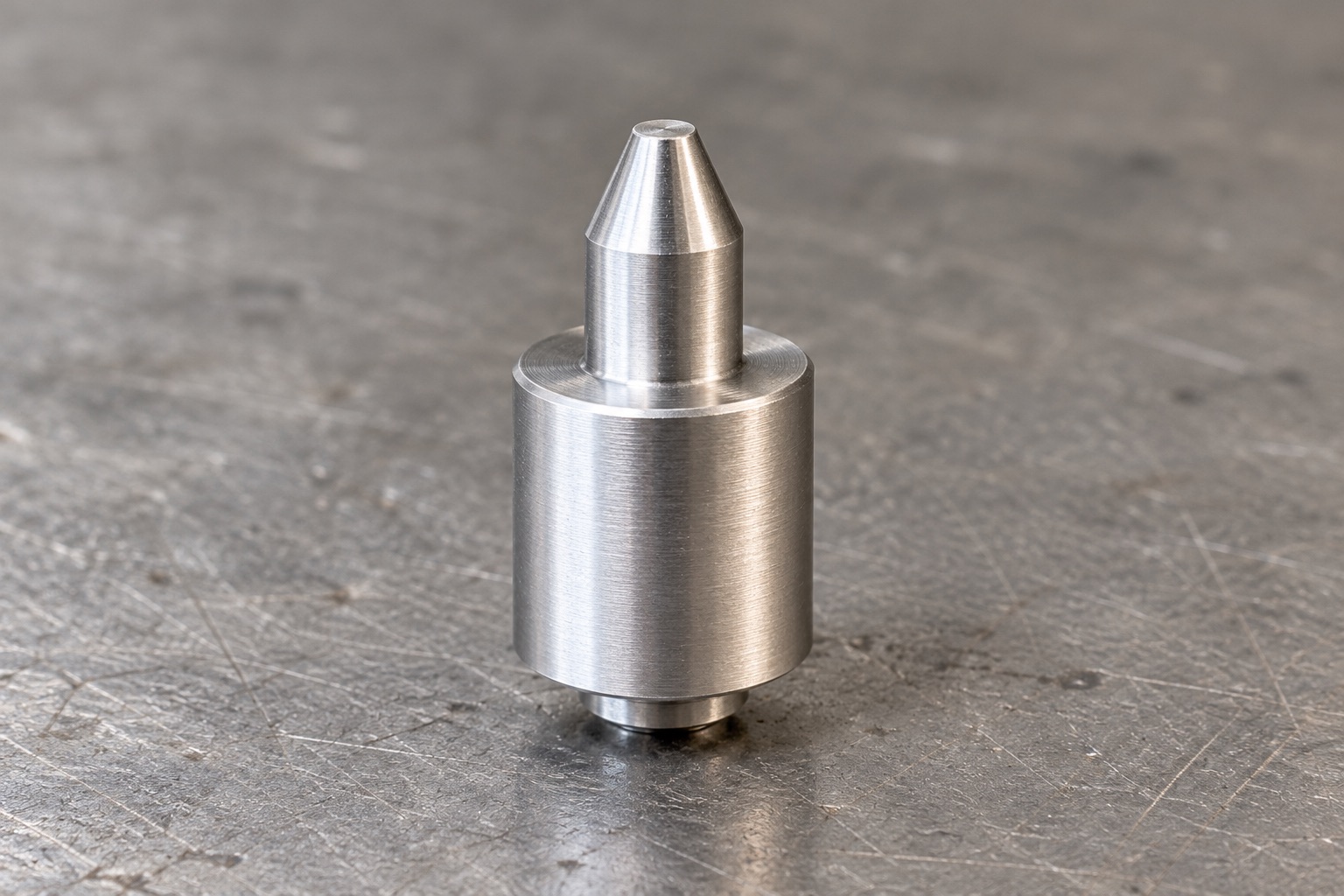

这件阶梯锥头销具有宽圆柱主体、较细上段、截锥形头部和底部小台阶。外形不复杂，但不同回转面的关系、夹持转移以及端部保护都需要明确。莱图加可从基准与工序状态出发评审小批量加工方案。本文依据导入的STEP模型展开分析，不是已经完成的加工复盘，模型名义几何也不等于实际测量结果。

模型已经导入并从正反斜视和轴向方向核对。它提供了形状与名义包络，可用于讨论车削、装夹和观察方法；具体定位或受力功能应由实际装配资料确认。即使外形像定位件，也不能直接认定锥头承担精密定心或底部开口承担某种螺纹连接。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

以上为客户提供工程资料中的模型可见几何，仅作为结构分析依据，不作为材质、配合或交付合格的证明。

较宽外圆、台肩与头部可能分别接触不同部件。因此评审时应先问清哪个表面建立装配位置、哪个表面仅供导入或避让，再映射加工与复核基准。若底部小圆台也参与安装，翻面后的定位方式就不能只考虑夹持方便，还要检查它与上部功能面的关系。

整体呈回转结构，可以评审利用车削完成相关面的方案，但车削这一工艺名称本身不证明所有轴线关系自动满足。吴玉光、李春光2011年关于夹具定位误差的研究，将接触、定位基准和工序尺寸联系起来。本文据此提醒评审转移关系，不为本件推导未经验证的误差限值。来源：夹具定位误差分析的机构学建模方法

如果主外圆先完成，后续又用另一个未经确认的表面定位加工头部或底部，可能引入转移差异。建议莱图加先把功能表面与工序基准列成对应关系，比较能否在同一稳定定位下完成相关回转面；必须换装时，说明接触长度、轴向挡靠和防止夹伤的方法。

验证不仅包含直径读数，还要按图纸要求检查外圆与台肩、端面之间的关系。首件记录应注明用什么表面定位、工件处于何种支撑状态，以及检查覆盖的区域。不能只因为多个直径分别接近目标，就认为相关表面的几何关系已经得到验证。

模型头部不是尖点，而是由较细圆柱段过渡到截锥，再以小平面结束。工艺评审应保留这种轮廓区别，检查刀具与实际接近路径，避免现场将小平面随手修成尖头。锥面是否参与定位、导入或其他接触，需要装配资料说明，不能凭视觉给定角度接收值。

建议在首件阶段观察侧面轮廓与端面边缘，再根据受控要求选择相应测量方法。修边与表面整理要控制作用范围，不让手工处理改变小端面、台肩边缘或功能接触区。若增加热处理或表面工序，应重新评审尺寸接收节点，而不是沿用处理前的单次检查。

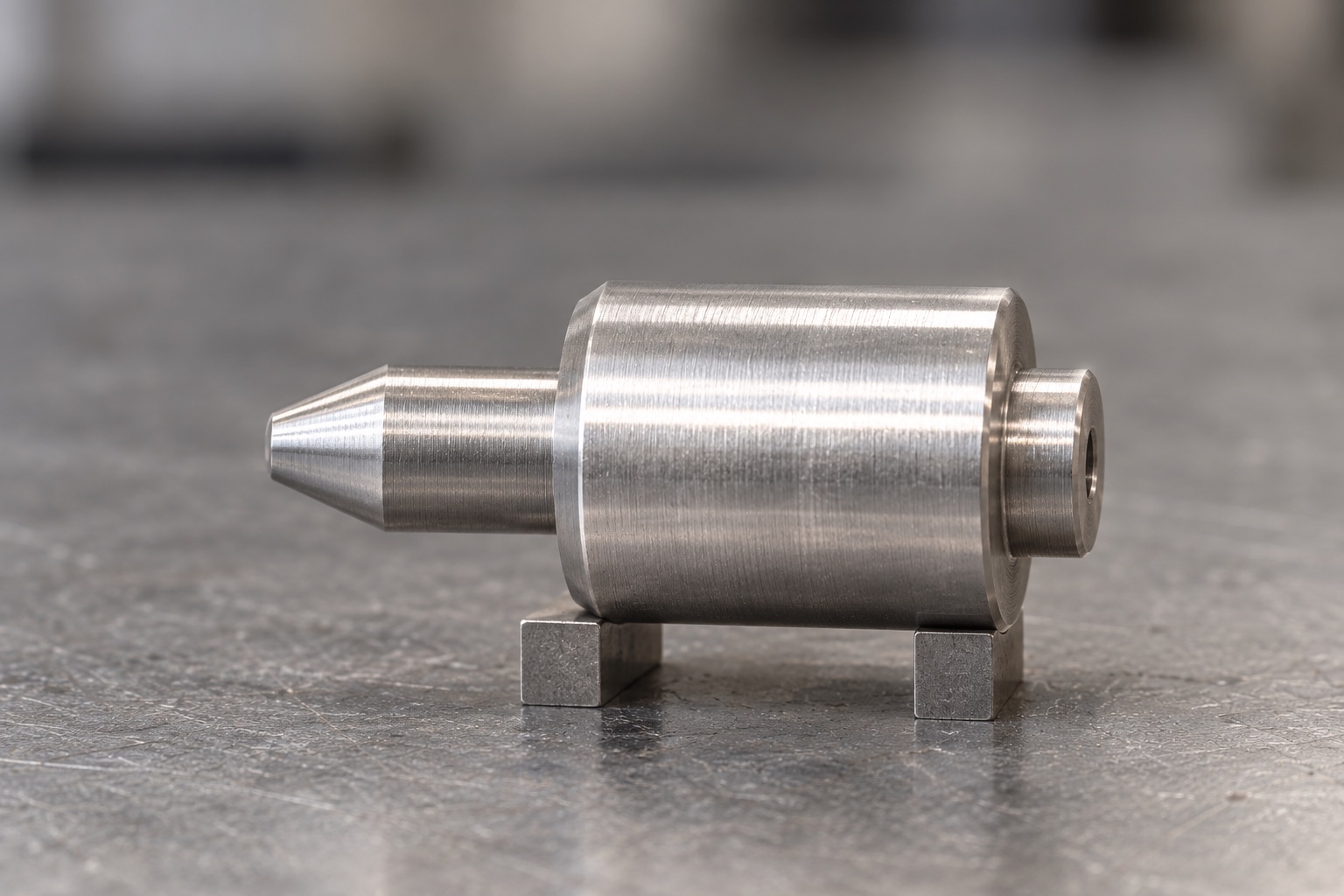

底部开口位于较小圆台中心。建议先明确其工艺含义，再决定端面、开口与外圆的顺序；模型上能看到开口，并不能直接支持某个螺纹或孔深的加工指令。对需要翻面的方案，应检查夹具是否会压伤已经完成的外圆或锥头，并保留孔口观察空间。

小零件从母料分离后，夹持、清洁和清点方式也会变化。应提前确定切离节点、端面后续余量及转运容器，避免已经完成的头部与硬物相碰。孔口边缘需要处理到位，但不能为了消除反光而扩大开口；相关功能尺寸应在修边后重新确认。

验收建议先核对受控图纸和制造版本，再按功能分组检查回转面、端部轮廓及底部开口。测量方法应与要求对应，轮廓照片只能补充观察，不能单独证明精度。对于配合件试装，应说明样件版本和适用范围，不把某一次插入顺畅当作全部尺寸合格。

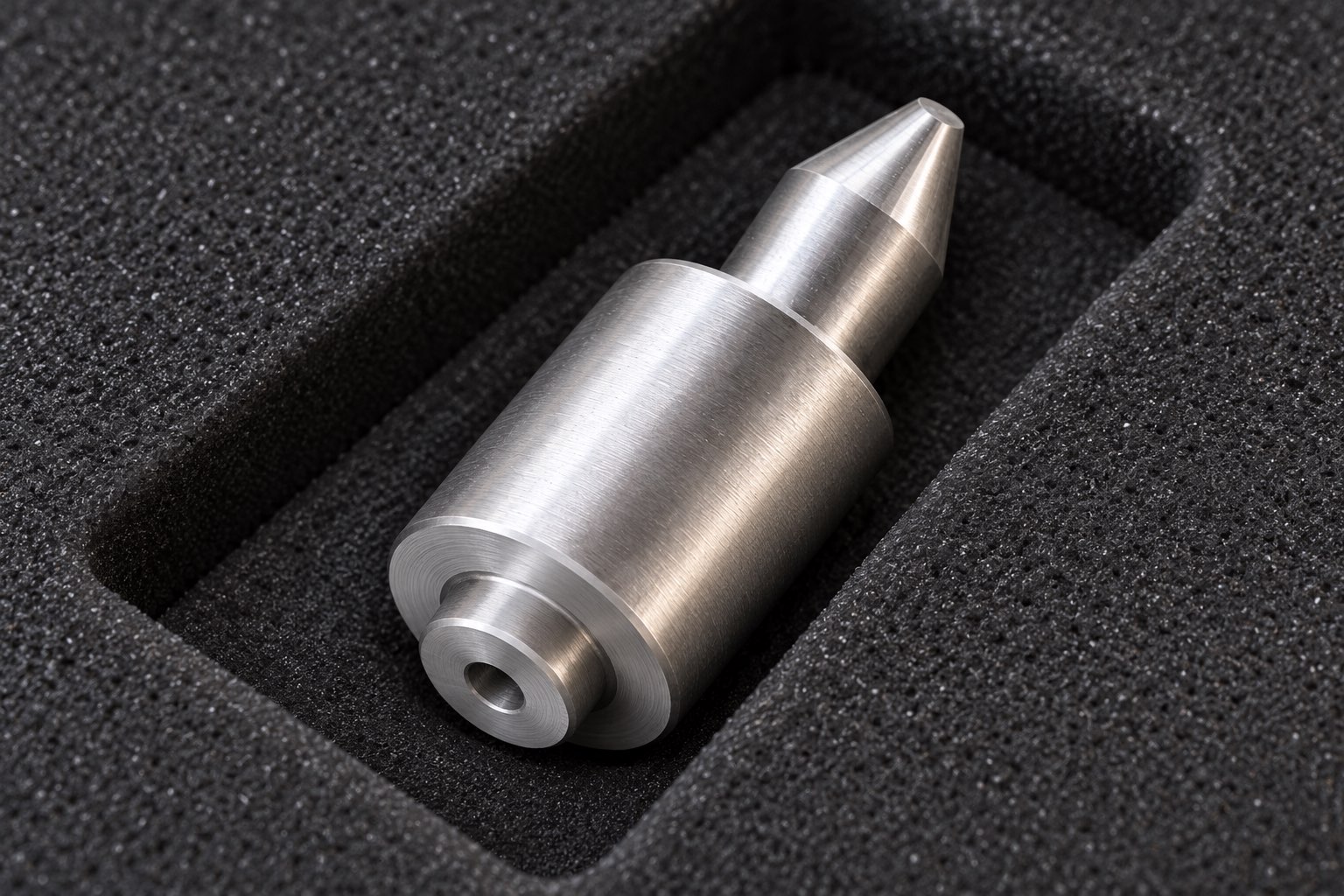

包装时可评审逐件槽位、隔离套或其他不接触锥头的方式，重点防止端部碰伤和小件遗失。清洁后避免残屑重新进入底部开口；具体清洁状态与保护要求按项目确认。批量放行仍以实际记录为依据，文章图片只是依据模型生成的结构示意。

评估这类小批量零件加工，不只看能否车出相似外形，还应看夹持、换向、轮廓复核和端部保护如何衔接。对莱图加或其他加工方，合理要求都是提供与本件对应的可验证方案，而不是以通用宣传替代项目能力评估。

不能。模型显示小平面结束的截锥结构，应按受控图纸加工，轮廓调整需要确认。

不能仅凭外观决定。实际孔型与工艺指令应来自受控技术要求，再安排工具和复核。

不能。还要按图纸检查与台肩、头部及底部相关的关系项目，测量基准应一致可追溯。

不一定。需要比较分离前后的刚性、接触空间和功能面保护，再确定切离节点。

不能。图片为生成示意，不是实物、材料或加工精度证明，接收应依据受控资料与实际复核。

客户提供工程资料的STEP模型可见几何，已实际导入与多视角核对。吴玉光、李春光，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年，杭州电子科技大学，使用官方PDF摘要及开篇的基准与接触关系说明，不套用数值。
