轴夹板图纸分析：单孔定位与薄板接触面怎样安排加工？

2026-10-19 案例分享

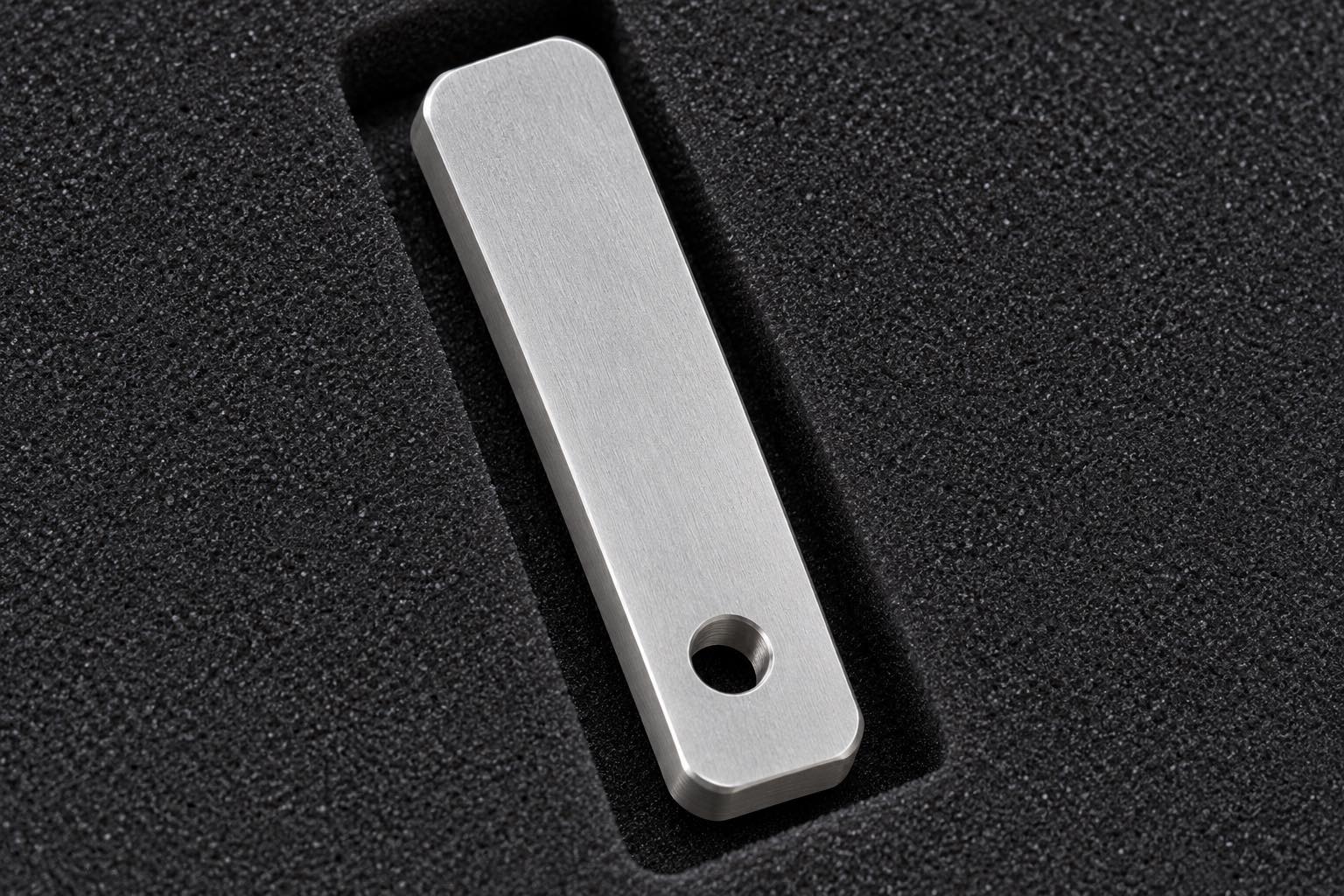

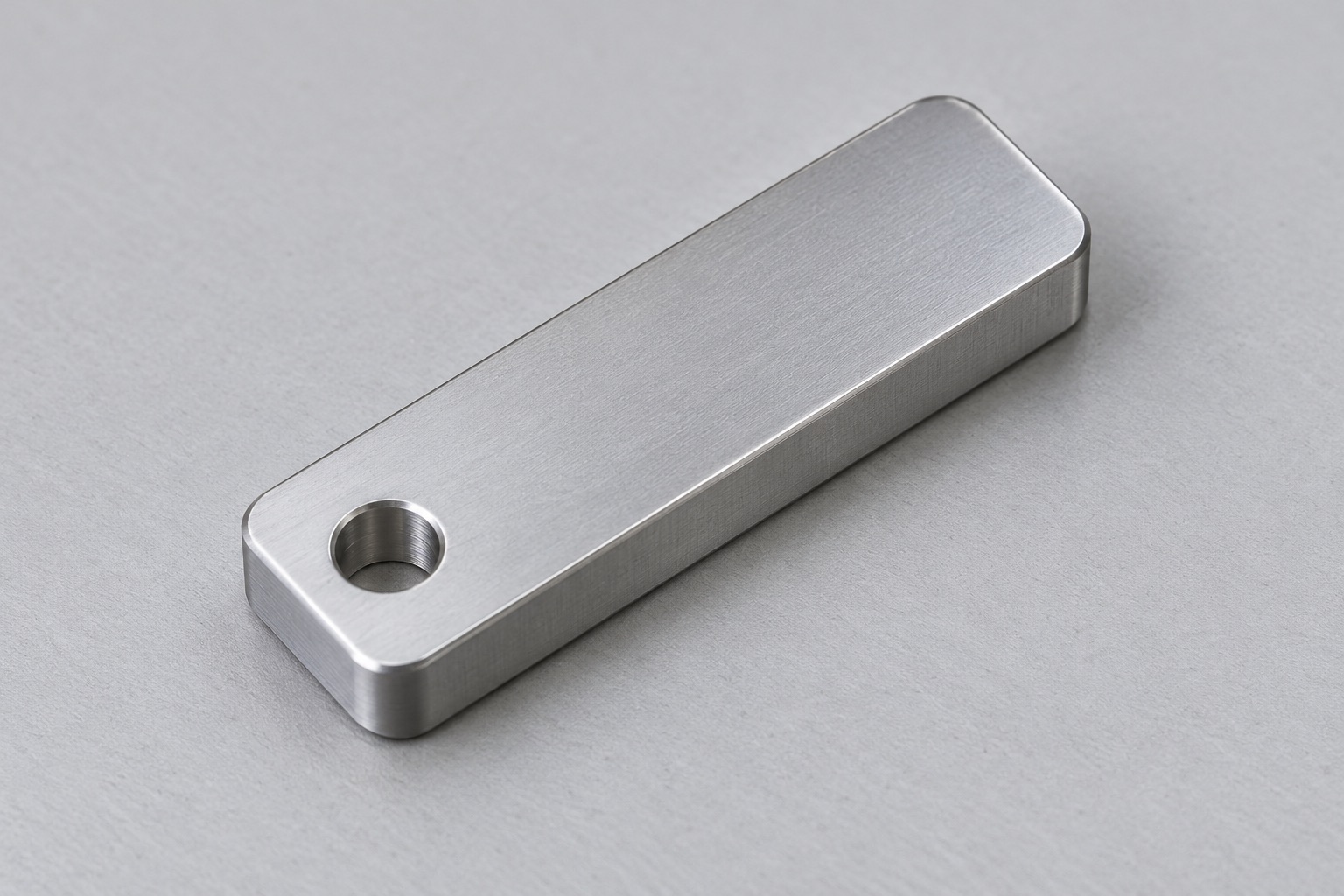

这款轴夹板的主体为圆角长方形薄板，靠近一端有圆孔，另一侧还有局部接触轮廓。莱图加从图纸工艺评审角度分析支撑、孔位和翻面复核的安排。本文依据受控三维模型讨论名义几何，不是已完成订单的复盘；图片为生成的结构示意，不能证明材料、表面处理或交付状态。

小件并不意味着可以忽略基准。轴夹板若通过一端紧固、另一段与配套件接触，就需要同时核对孔、外形和接触面的关系；实际受力方向仍由装配资料确认，不能由文件名称认定它承担的夹紧力。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

以上数据为实际导入模型后读取的名义几何，属于图纸资料可见信息，不是生产测量结果。[来源：客户提供工程图纸可见标注及模型几何]

单个安装孔能够约束什么，取决于配套接触面和紧固方式。工艺评审中可以把平整面、局部接触轮廓和孔轴线分别列为候选依据，但不能直接把它们命名为设计基准。应先由受控要求确认哪一面参与装配，另一面是否允许留下夹持痕，再确定加工与复核时的放置方向。

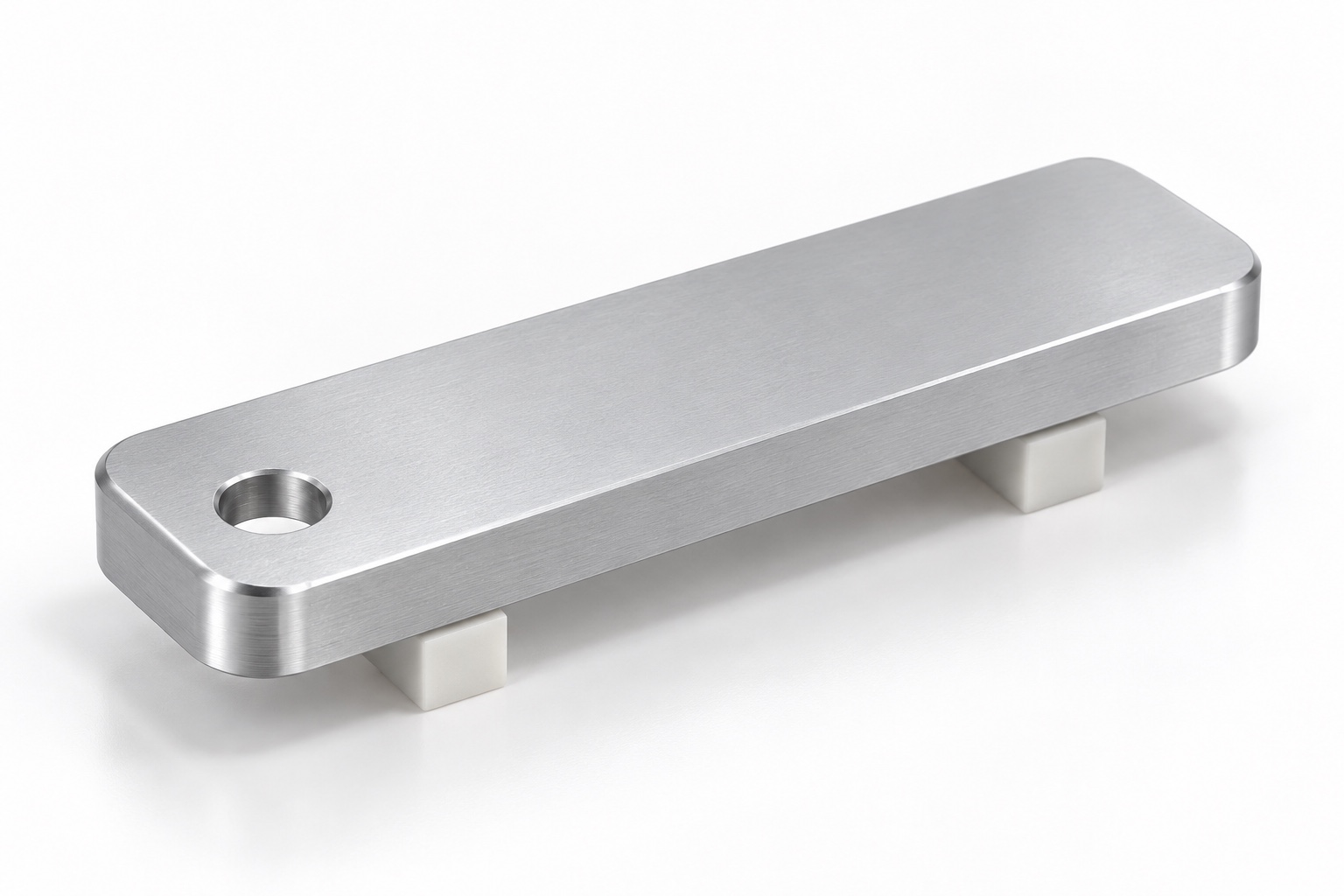

三毫米厚度只是模型包络，不等于整个零件每处都能承受同样夹紧。孔附近和轮廓变化区域的支撑条件不同；若只夹住两端或直接压在局部凸起上，零件可能在切削或测量时改变姿态。路线评审应把支撑方式与工序中的几何变化一起考虑，而不是先编完程序再寻找能夹住的位置。

建议先评估毛坯和余量，在保持足够支撑的阶段建立可重复放置的平面，再安排孔和局部轮廓。夹紧方向尽量与支撑对应，避免在悬空区施加载荷。对于单件试制，可以评估托板与可避让压点；对于重复小批量，再比较专用夹具是否有价值，不预先指定唯一工装。

验证应同时观察夹持与卸载状态，确认接触区域没有夹入切屑，并在相同测点比较工序前后的变化。吴宝海等关于薄壁零件装夹的综述支持对变形、振动与支撑条件联动评审的思路；本文不套用其具体装夹参数。来源：吴宝海等《机械工程学报》2021年综述

若圆孔承担紧固功能，孔位应在与接触面有关的基准体系下复核，不能只量孔径。加工时可先建立孔的位置与方向，再根据实际要求决定精加工安排；翻面后应保留可靠的定位信息，避免把已经变化的局部轮廓当作稳定承托区域。圆孔出口的毛刺也可能影响贴合，需要单独检查。

背面局部轮廓的加工应核查刀具可达性、边缘余量和支撑避让。若先加工此处会削弱夹持，再做孔时就需要调整路线；若后加工，则要保护已完成孔口和外形。两种安排需结合实际材料与受控要求比较，首件用孔位关系、贴合状态和表面完整性验证，不根据示意图宣称已经解决。

建议按外形、厚度相关尺寸、孔及局部接触轮廓分别建立首件确认记录，注明图纸版本、检查状态、方法和结果。实际接收限值从受控要求取得，不能把模型包络的小数位数当成公差。若还需要配套试装，应记录配件版本和紧固条件，区分单件符合与装配功能观察。

包装时应避免小件叠放互擦，保护孔口和接触区域；数量与版本通过外部清单管理，不在功能表面随意作标记。选择加工方时，重点看其能否说明支撑、翻面与孔位复核安排，而不是只问能否把外形铣出来。上述能力为本件评审所需，不代表已经完成对某家企业全部能力的核验。

模型能够帮助理解几何，但加工与接收仍需要受控材料、尺寸和工艺要求。模型名义厚度不自动成为交付公差。

孔与接触面、外形之间的关系影响装配。孔数少不能代替基准评审，尤其要防止翻面后使用不同参考。

应先检查真实接触区域。局部轮廓可能改变承托，夹具需要避让或提供对应支撑，不能只按外形矩形判断。

不能。配图颜色仅帮助阅读结构，材料与表面工序必须按受控要求核对，不从生成图推断牌号。

需要。修边可能改变孔口和接触边缘，应复核相关特征并清除残留，不能只看表面是否光亮。

客户提供工程图纸可见标注及模型几何，仅用于结构与名义包络。吴宝海等2021年《机械工程学报》装夹综述，仅用于弱刚性零件的评审思路，不作为本件加工结果证明。
