侧夹座图纸案例：通孔与双沉孔怎样共用定位基准？

【本文摘要】这款侧夹座不是简单的三孔平板：中间是大通孔，上下两个安装孔在一侧带沉孔，换面后需要保持孔系和接触面的关系。本文依据实际导入的三维模型，从莱图加工艺评审角度讨论加工难点及拟采用的解决办法。它是图纸方案分析，不代表已有生产批次或交付结果。

图纸可见数据摘要

下表来自本次模型几何解析及多角度查看，单位为毫米。数值是模型名义值，不是实物测量值，也不自动代表验收公差；正式加工的材料、技术要求及验收依据按受控图纸确认。[来源：用户提供的STEP模型几何]

先判断功能关系，而不是先决定用哪把刀

从结构看，可以把中央孔、上下安装孔和板面作为一组关联特征讨论，但模型不能单独证明中央孔用于定位、过轴还是让位。莱图加在接单评审时应先确认这些孔的实际用途，再决定哪些关系需要重点控制，不能把看起来对称直接等同于某种装配精度。

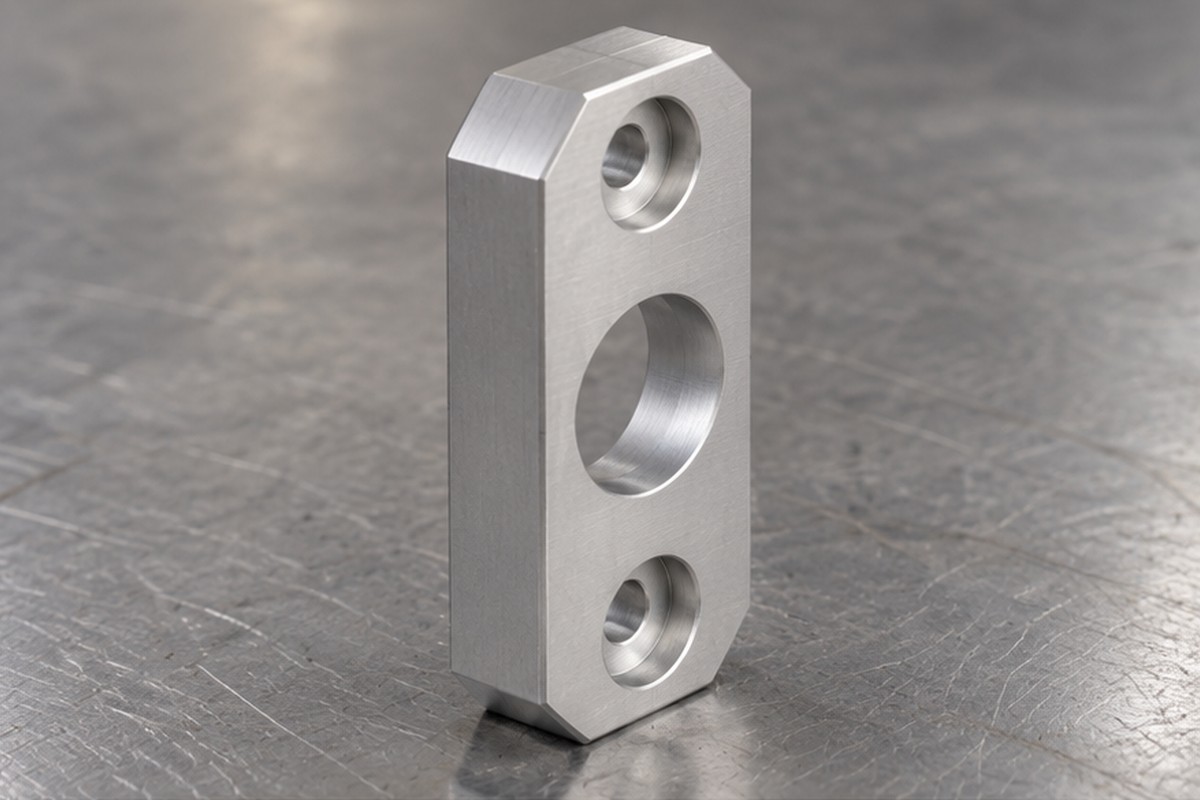

本文配图为按模型生成的结构示意，银色外观仅用于展示孔系，不表示材料牌号或表面处理。讨论小批量非标零件加工时，应把模型名义几何与材料、公差、表面要求分别管理，避免编辑内容替代生产依据。

难点一：大孔两侧剩余区域怎样稳定支撑

中央大孔占据板宽较大比例，去料后局部刚性会变化。如果先把外形、孔和削边全部加工完成，再用窄边强力夹紧，可能改变零件受力状态。工艺评审建议先选择稳定的毛坯接触面，比较大孔加工前后的支撑位置，尽量让夹紧力通过较完整的区域传递。

莱图加可按实际材料和余量评估分步加工：先建立基准，再加工中央孔与关联孔系，在需要释放装夹时增加中间复核。验证时既看孔径，也检查松夹后的板面与孔系关系，不把夹紧状态下的一次合格读数当成全部依据。具体余量及夹紧方式需结合试加工确定。

难点二：双沉孔不能只检查孔口直径

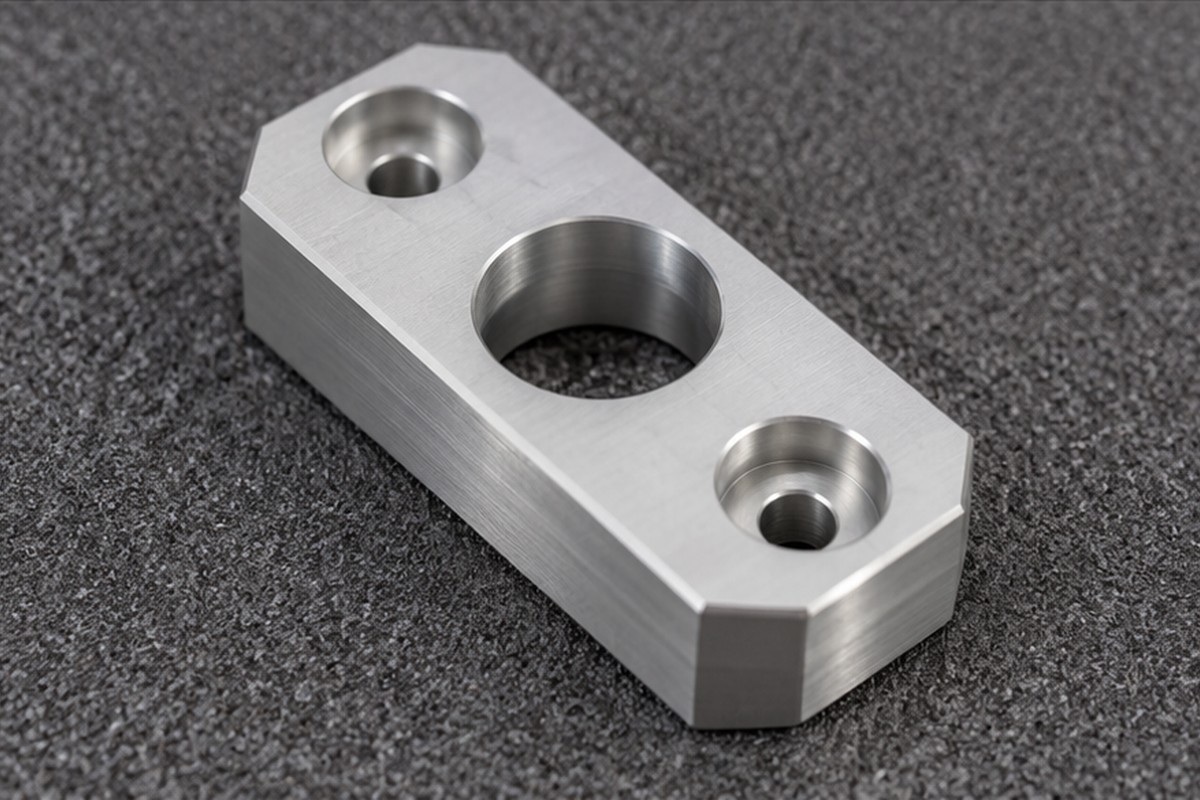

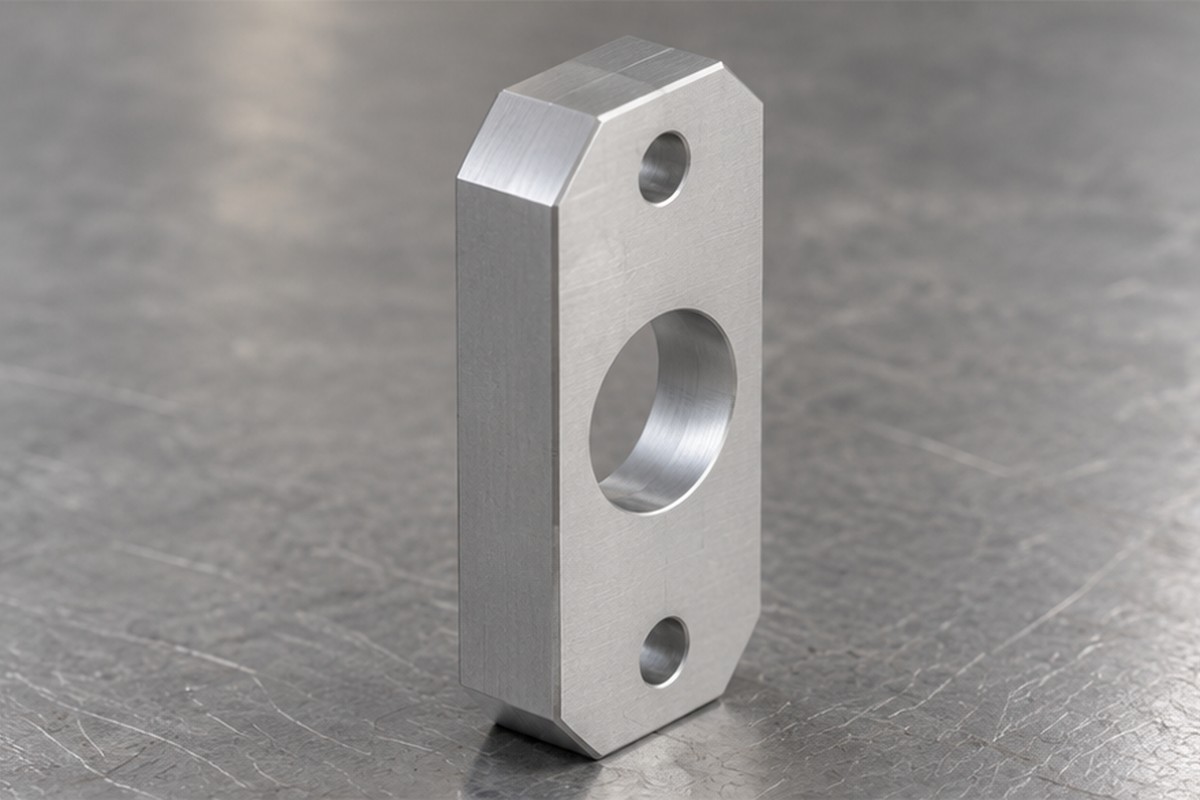

本件两个安装孔在同一侧扩大为沉孔，另一面则保留较小通孔。装夹或程序方向理解错误，会使工序和验收对象发生变化。建议在工艺卡中明确沉孔所在面，将孔径、深度、台肩和与通孔的关系作为独立检查项目，不能仅凭正面照片判断结构正确。

拟采用的处理思路是用同一套定位依据加工上下两孔，安排钻削及沉孔工序，并对深度零点进行复核。若需要换面，应说明定位如何传递，避免用加工后的削边随意找正。沉孔底部和小孔出口的交接边要单独修整，不能用扩大倒角覆盖毛刺。

难点三：通孔、削边和安装面怎样保留检查基准

四角削边有助于表达轮廓，但不应默认作为定位依据。若工装接触在削边过渡处，重复装夹可能难以复现；如果去毛刺时反复打磨安装面，又可能改变后续测量状态。建议保留清楚、可接近的定位面，安排轮廓修整时保护安装接触区域。

解决方案的验证应能对应风险：用一致的支撑条件复核板面，以确定的基准核对孔距，检查沉孔台肩及通孔两侧孔口。若材料和表面工序改变，应重新评估切削、修整与复核要求。这里列出的是拟验证的方法，不是已经取得的尺寸结果。

工程师注意事项与必备加工能力

1. 沉孔方向先核对。注意同侧双沉孔与背面小孔的区别，需要具备模型剖视和换面定位能力，首件复核方向、深度及台肩后再继续。

2. 夹持不能压在弱区。注意中央大孔周围的局部支撑，需要具备小型板件装夹能力，对比夹紧与松夹状态下的检查结果，确认工装不会掩盖变化。

3. 孔系用共同依据。注意上下安装孔与中央孔的位置关系，需要具备关联尺寸加工和复核能力，不能分别借不同外边测量后直接拼成合格结论。

4. 孔底和出口分别去毛刺。注意沉孔台肩、通孔出口及削边交接，需要具备受控边缘修整能力，用适当观察方式确认残屑与翻边，不以整体磨亮代替。

验收、包装与供应商判断

建议按受控要求核对外形、孔径、孔距、沉孔深度及接触面，并记录量具、支撑状态和检查项目。包装时将沉孔口和削边隔开保护，避免小件相互碰撞。供应商评估应看是否具备上述装夹、孔加工和复核条件，不能把本件所需能力直接写成莱图加未经核实的设备能力或业绩。

常见问题

大孔合格就能装配吗？不能，还要看其用途、位置关系和安装面要求。

两个小孔两面一样吗？不一样，模型显示一面带沉孔，应核对加工方向。

模型数值能直接当公差吗？不能，名义几何与验收公差需要分开确认。

可以先确定交期再补资料吗？可做初步评估，正式安排应以资料和工序条件确认后为准。

图片是不是交货实物？不是，配图是生成结构示意，不能证明材料、尺寸或交付状态。

参考来源

· 用户提供的STEP模型几何：已完成实体导入、名义包络及圆柱面解析，并查看正反面；仅作内部工程分析，不公开原始文件。其余工装和验收安排为本文建议。
