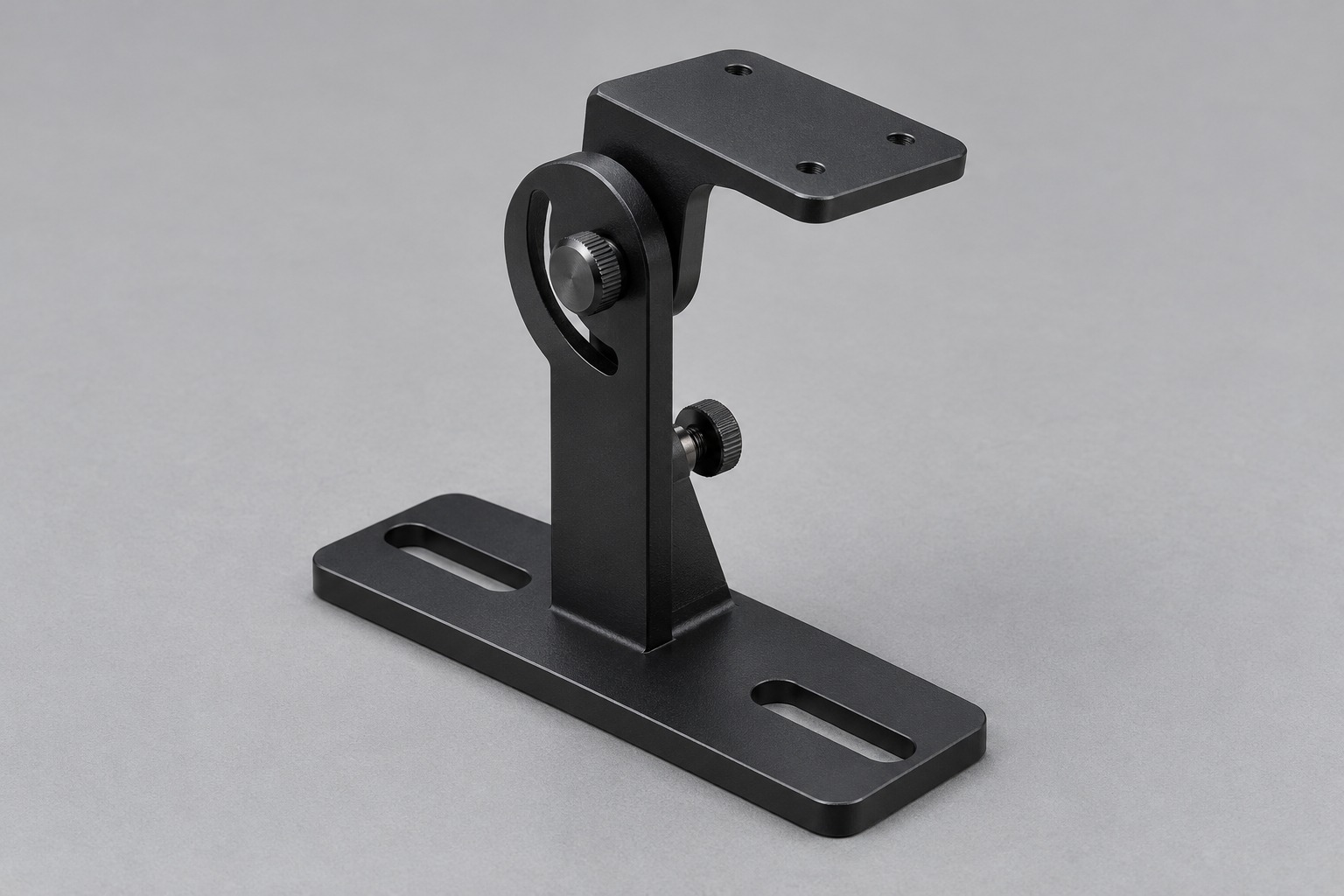

【本文摘要】可以按图评审。能调角度的相机支架，通常由底座、连接块、角度调节块和相机安装板几件零件组成，可逐件评审CNC加工适用性及少量按套供货条件。定做前要说清四项：相机和镜头的安装接口，需要调哪几个方向、调多大范围，调好后怎样锁紧不跑位，表面处理是否要求低反光。小批（苏州）精密制造技术有限公司提供CNC加工，面向智能设备、自动化检测等企业的小批量零件需求，具体结构和数量以本单评审为准。
智能设备、自动化产线上的视觉检测工位，相机要对准被测零件，调试时高度、前后位置和角度都要微调。市场上的通用支架，常见问题是安装空间不够、调节范围不对，或者刚性不足，设备一振动画面就偏。还有一种情况是同一台设备上有多个工位，每个工位的相机高度和角度不同，需要一套结构统一、尺寸各异的支架。
判断：这类支架适合按设备结构定做。它是几件零件的组合，询价时应按“套”来说明，并附上装配关系。
相机和镜头接口：相机底部或侧面的安装孔规格和位置，按相机厂家资料给出。镜头较长、较重时，是否需要在镜头处加托架，也要说明。
调节方向和范围：需要调高度、前后、俯仰角，还是绕竖轴旋转；每个方向大约要调多少。调节范围决定长槽长度和弧形槽角度。范围留得太小，现场调不到位；留得太大，支架变长变重，刚性下降。
锁紧和保持：调好后靠什么锁住，锁紧螺钉的位置要方便工具伸进去。设备运行有振动时，要考虑锁紧后是否会慢慢移位。
表面处理：相机附近的零件反光，可能干扰成像。可评审黑色阳极氧化等方案，但黑色不等于低反光；应由设计方结合光源、表面纹理和实际成像效果确认样件。
| 方式 | 适合调什么 | 需要注意 | 采购动作 |
|---|---|---|---|
| 直长槽 | 高度、前后位置 | 槽长决定调节范围 | 写明需要的调节量 |
| 弧形槽 | 俯仰或旋转角度 | 弧槽中心要与转轴一致 | 标明转轴位置和角度范围 |
| 侧边刻线 | 便于记录调好的位置 | 刻线只作参考，不代替定位 | 确认是否需要 |
| 微调螺杆 | 需要细调的方向 | 结构多几件，费用增加 | 由设计方确定是否采用 |
适用条件：需要反复调整时，可比较长槽和弧槽方案；位置长期保持的要求应与锁紧、基准及必要定位结构一起评审，配做定位销前由设计方确认。
零件清单：每套包括哪几件零件，是否连同螺钉、垫片一起交付，是否组装好再交货。
互换要求：一台设备上用几套相同支架时，是否要求零件之间可以互换，要在订单中说明。
备件：调节块、锁紧螺钉在调试中容易磨损或丢失，可以按套多备几件。
《民法典》第七百七十一条列明，承揽合同的内容一般包括标的、数量、质量、验收标准和方法等条款。按套交付的零件，更要把每套的组成写清。同法第七百七十六条规定，承揽人发现图纸或者技术要求不合理的，应当及时通知定作人，例如弧槽中心与转轴对不上、锁紧螺钉无法下工具等。
以下为工程评审建议，不代表某一订单的执行结果。
先做一套上机：先做一套装到设备上，装好相机调试一遍，确认调节范围够用、锁紧后不跑位，再做其余套数。
刚性确认：由设备方按确认的调试或振动评估方案观察成像稳定性，写清工况、观察方法与接收条件；不以随意敲击或单次画面观察代替刚性验证，调整结构仍需设计方确认。
位置记号：调好后在长槽或弧槽旁做记号，便于记录位置，但记号不代替定位精度和拆装后的复核。
按套包装：每套零件单独包装，标明适用工位，避免现场混装。
适配的加工方应能按装配关系核对各件尺寸，对调节结构和锁紧方式提出意见，并按套交付。
视觉检测设备的相机支架要能调角度，可以用CNC加工定做，关键是把相机接口、调节范围、锁紧方式和表面处理说清，并按套管理。下一步：整理装配图和相机资料，再询价。小批（苏州）精密制造技术有限公司可按图纸评审相机支架的CNC加工需求（加工服务范围），其余尺寸、公差和工艺要求按受控图纸与试制评审确认。
答：可以按图纸评审。套数少时准备费用分摊较集中，单价按实际报价比较，后续有同类工位的，可以说明预计数量。
答：支架结构需要由设计方出图。加工方可以对图纸的可加工性提出意见。
答：常用铝合金，重量轻、便于加工；有特殊环境要求时，由设计方评估。
答：可以按图纸评审，例如加定位销或快拆板，结构由设计方确定。
答：先核对受控图纸、装配方向、接口和实际调节范围。加工成果不符合质量要求时，结合合同约定处理修理、重作等事项；资料或装配问题也需查明，不能只凭调不到位归责。
