1Cr13不锈钢压头轴座精密加工

这类不锈钢压头轴座要同时看安装面、阶梯内孔和多面孔位。加工前确认图纸基准与材料状态，分步精加工并复核关键尺寸；小批量非标零件按确认版本交付。

基本介绍

本例依据压头轴座加工图展开，材料栏为1Cr13。零件由安装板和带阶梯内孔的伸出座体组成，另有安装孔及侧向螺纹孔。本文介绍的是图纸评审与工艺思路，不代表某一实物批次已经完成检测。

图纸数据与来源

内部依据为压头轴座原始加工图：安装板标注170毫米高、100毫米宽、20毫米厚，伸出座体标注80毫米高，图中内孔名义直径55毫米。以上均为图纸标注值，不是测量结果；具体公差、热处理和基准要求以双方确认的完整图纸版本为准。

加工工艺

先确认材料牌号、热处理状态和图纸基准，评估毛坯与加工余量；再加工稳定定位面，安排外形、阶梯内孔、安装孔与侧向螺纹孔。精加工和孔口去毛刺分开控制，完成后按图纸指定项目复核。此顺序为工艺评审建议，实际工序需结合设备与装夹确定。

适用场景与边界

适用于图示压头机构的轴座加工评审，以及结构相近的不锈钢安装座、小批量非标支承件。具体工作环境、载荷和配合条件须由使用方确认，不直接推定为真空、医疗或耐强腐蚀用途。

质量检测要点

建议按图纸检验安装面、阶梯内孔各段尺寸及位置关系，复核孔距、螺纹、孔口和外观。测量方法及量具应与公差匹配；不能凭配图判断尺寸合格，也不能把1Cr13等同于304或316L。

服务流程与承诺

小批量不锈钢非标零件加工按图纸与数量确认、材料及工艺评审、报价交期确认、加工、首件复核、表面处理与检验、包装交付推进。资料按项目管理，变更先确认；验收以双方书面约定为准，质量问题按责任协商返修、重做或其他处理方式。

常见问题

只有二维图能报价吗？
可先评估。缺失尺寸、螺纹参数或表面要求应补齐后再确定正式报价和交期。

小批量和研发散件如何安排？
提供数量、材料状态、关键公差和交期要求，评审装夹及首件确认方式后安排。

配图能作为检验依据吗？

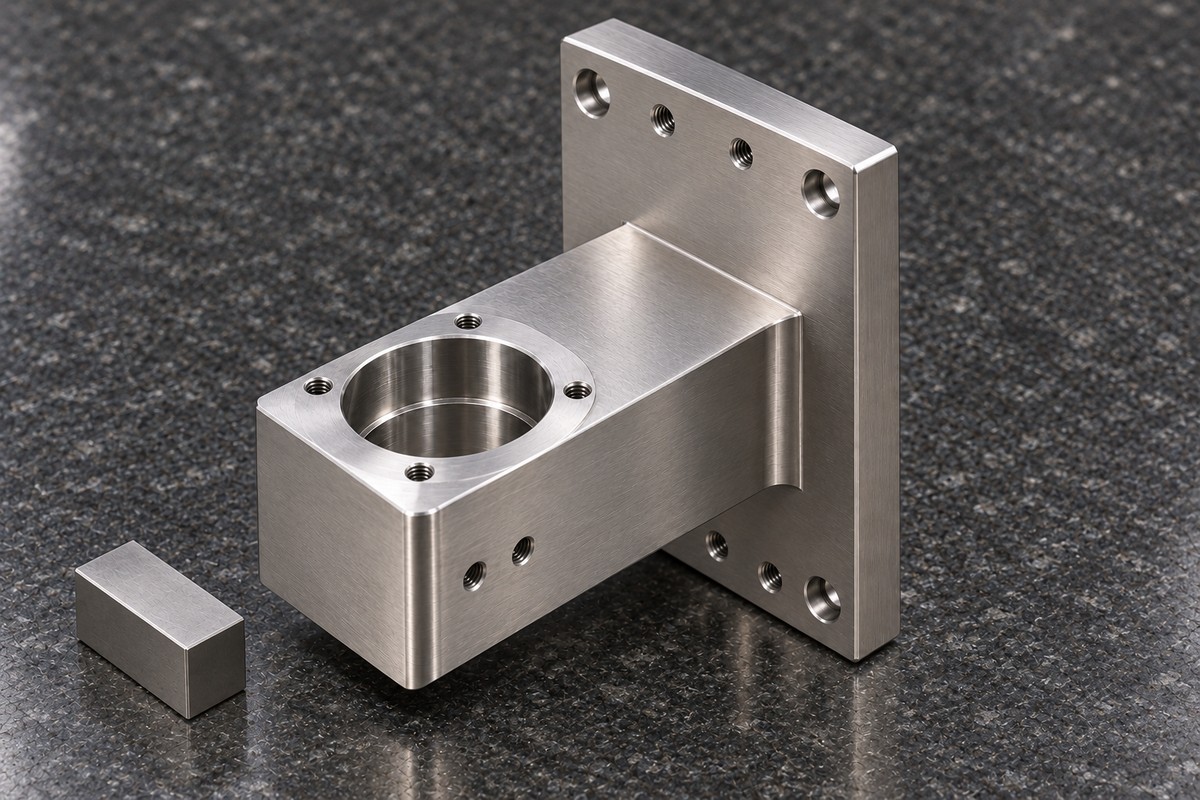

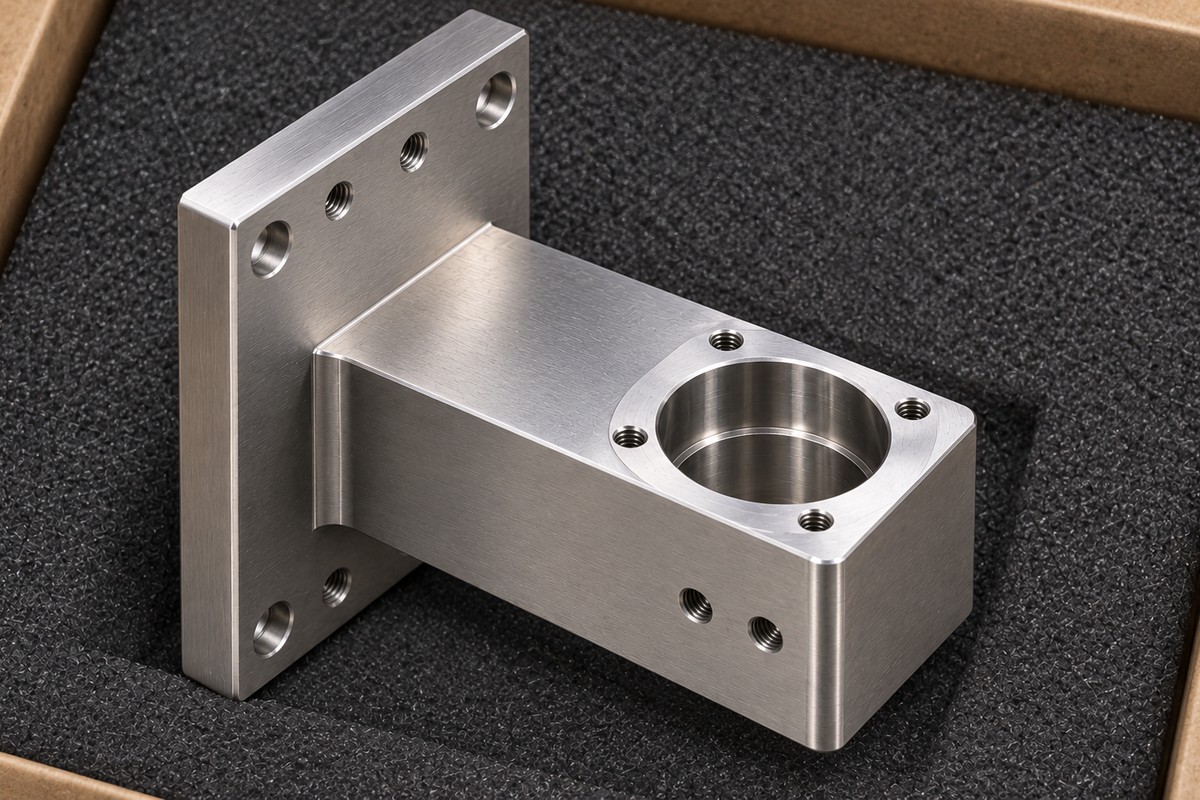

不能。本文配图为依据图纸生成的结构示意，不是实物照片或检测报告；尺寸、材料和交付状态以确认图纸及检验资料为准。
